УПК-04М — указатель повреждения кабеля

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Назначение указателя повреждения кабеля УПК-04М:

    Указатели повреждения кабелей УПК-04М являются малогабаритными переносными автономными приборами оперативного контроля состояния изоляции кабелей (в т.ч. высоковольтных с рабочим напряжением до 10 кВ) длиной до 15 км, а также отдельных узлов высоковольтных сетей (изоляторов и т.п.). Приборы УПК-04М могут эксплуатироваться в полевых и лабораторных условиях. Приборы УПК-04М предназначены для определения дефектного кабеля (выделения направления), позволяют определять вид повреждения («Заплывающий пробой», «Короткое замыкание»), проводить контроль вновь проложенных линий, измерять сопротивление нагрузки при различных величинах напряжения на ней.

    Описание указателя повреждения кабеля УПК-04М:

    Прибор УПК-04М (высоковольтный мегаомметр) создан на базе указателя повреждения кабеля УПК-02Н-03 (такие же габариты, вес, питание, соединительная штанга, блок зарядки). От предшественника отличается следующим:

    • Напряжение выхода – стабилизированное (при токе нагрузки до 200 мкА), выбирается при испытаниях оператором в диапазоне 0,5-15 кВ. Таким образом, прибор годится для испытаний (и измерений сопротивления) как высоковольтной, так и низковольтной аппаратуры;
    • Прибор измеряет напряжение выхода, ток нагрузки, и СОПРОТИВЛЕНИЕ НАГРУЗКИ, значение которого высвечивается на светодиодном дисплее. Диапазон измерения сопротивлений - 1-999 МОм. В память прибора может быть записано десять измеренных значений сопротивления по желанию оператора.

    Прибор УПК-04 М выполнены в закрытом корпусе, исключающем доступ к элементам под напряжением. Присоединение к нагрузке производится при помощи высоковольтного кабеля и изолирующей штанги. Приборы оснащены устройством автоматической разрядки проверяемого кабеля при снятии напряжения, имеют встроенный указатель напряжения до 20 кВ. Питание – автономное, от встроенного аккумулятора.

    Принцип работы указателя повреждения кабеля УПК-04М:

    Напряжение (нестабилизированное, не менее 17 кВ на холостом ходу) подается на испытываемую нагрузку и измеряется встроенным киловольтметром. У приборов падающая вольт-амперная характеристика, поэтому чем больше утечки, тем меньше напряжение на выходе прибора (при коротком замыкании оно равно 0). Это и фиксирует киловольтметр.

  • Технические характеристики указателя повреждения кабеля УПК-04М:

    Параметр Значение
    Напряжение выхода Нестабилизированное, холостой ход не менее 17 кВ,
    При нагрузке 1 мА не менее 10 кВ
    Диапазон измерения сопротивлений 1 - 999 МОм
    Время зарядки Кабелем длиной до 5 км (1,2 мкф) до напряжения 10 кВ при токе утечки до 1 мА не более 10 сек
    Число рабочих циклов без подзарядки аккумулятора не менее 100
    Вес не более 7 кг
    Габариты 170х240х270 мм
  • Комплект поставки УПК-04М

    Наименование Количество

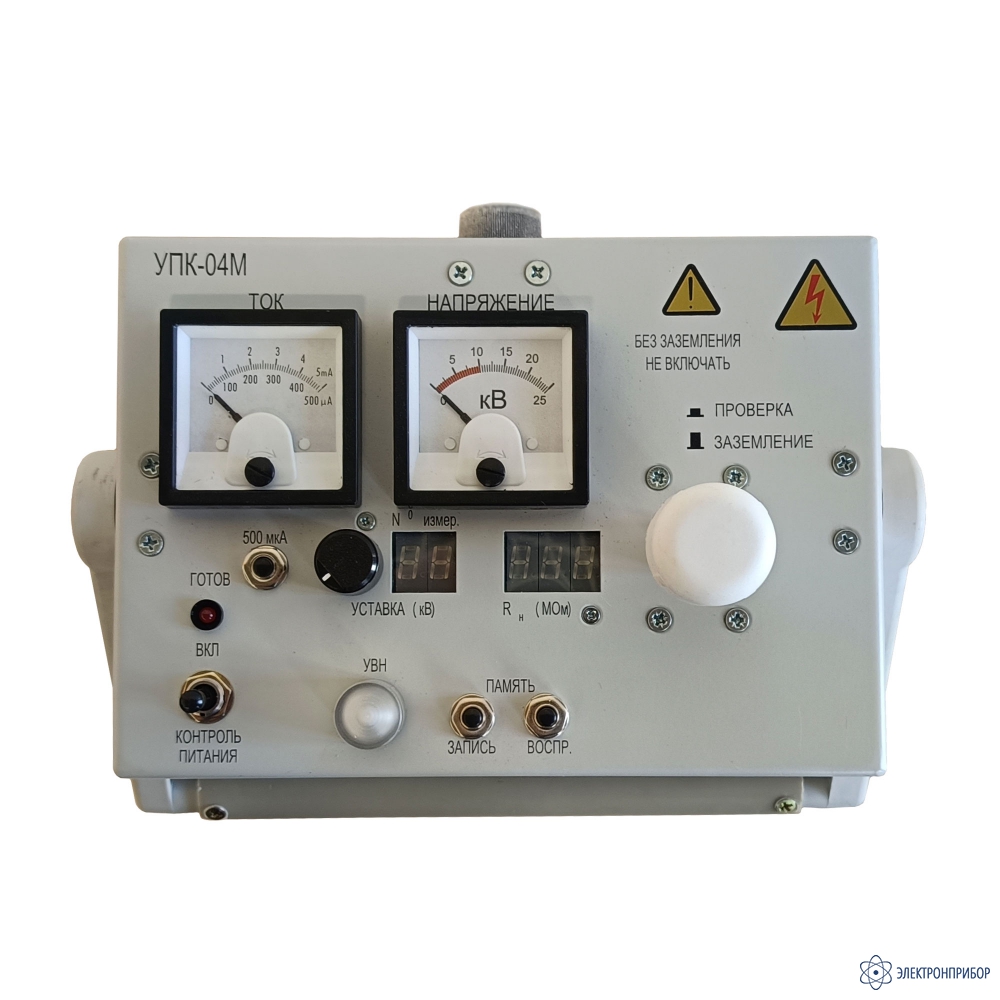

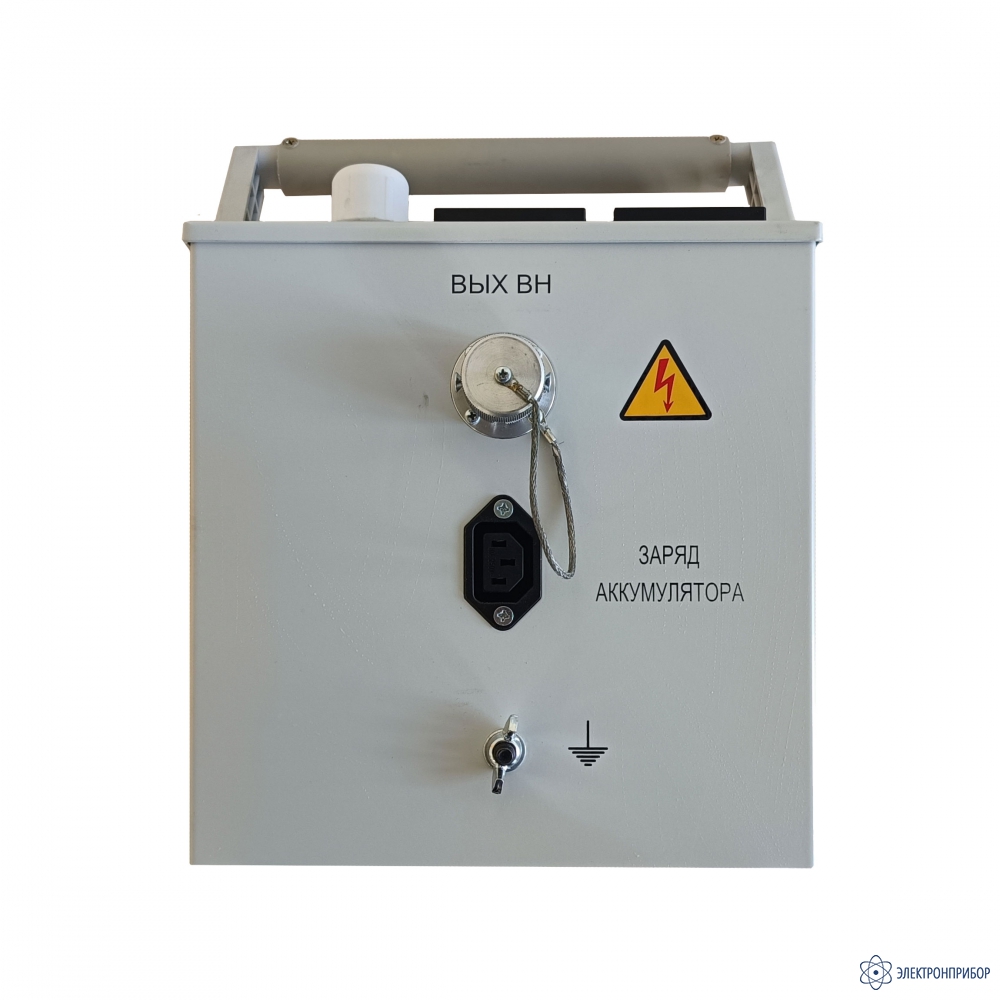

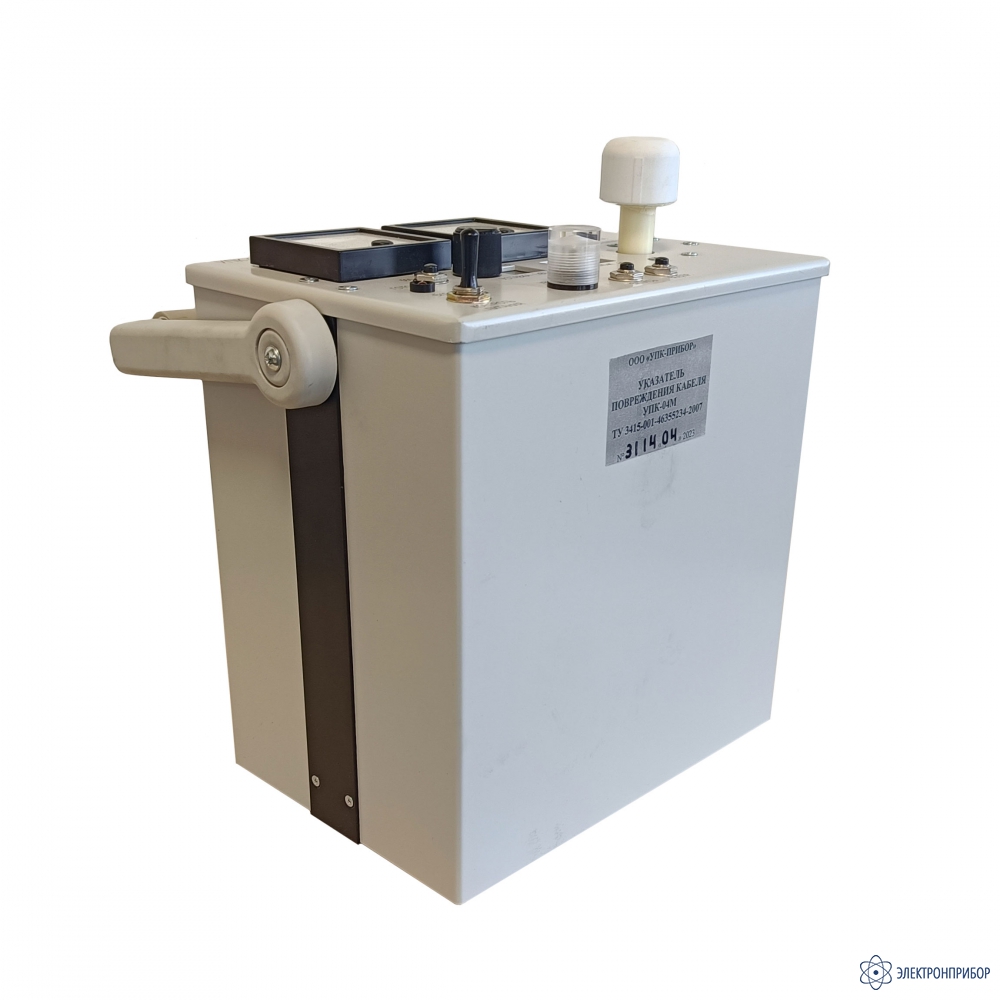

    1 Указатель повреждения кабеля УПК-04М 1

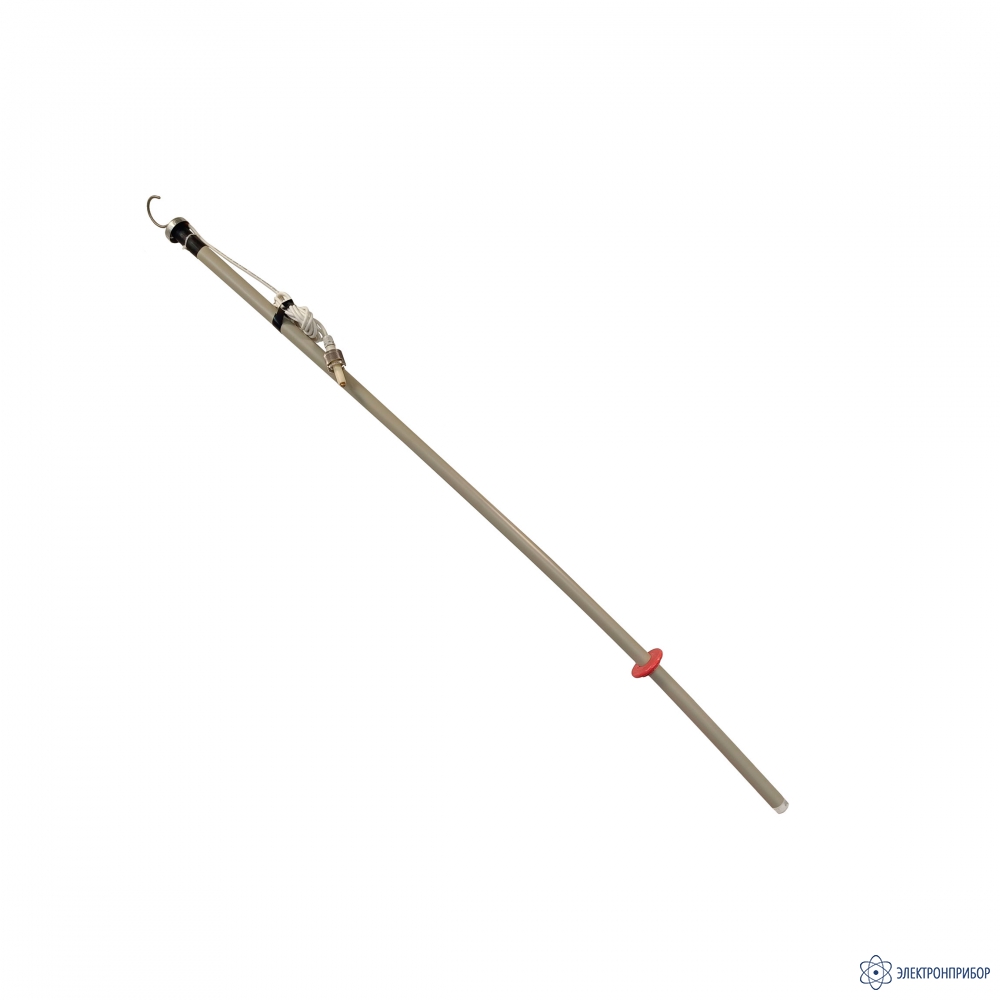

    2 Заземляющая штанга 1

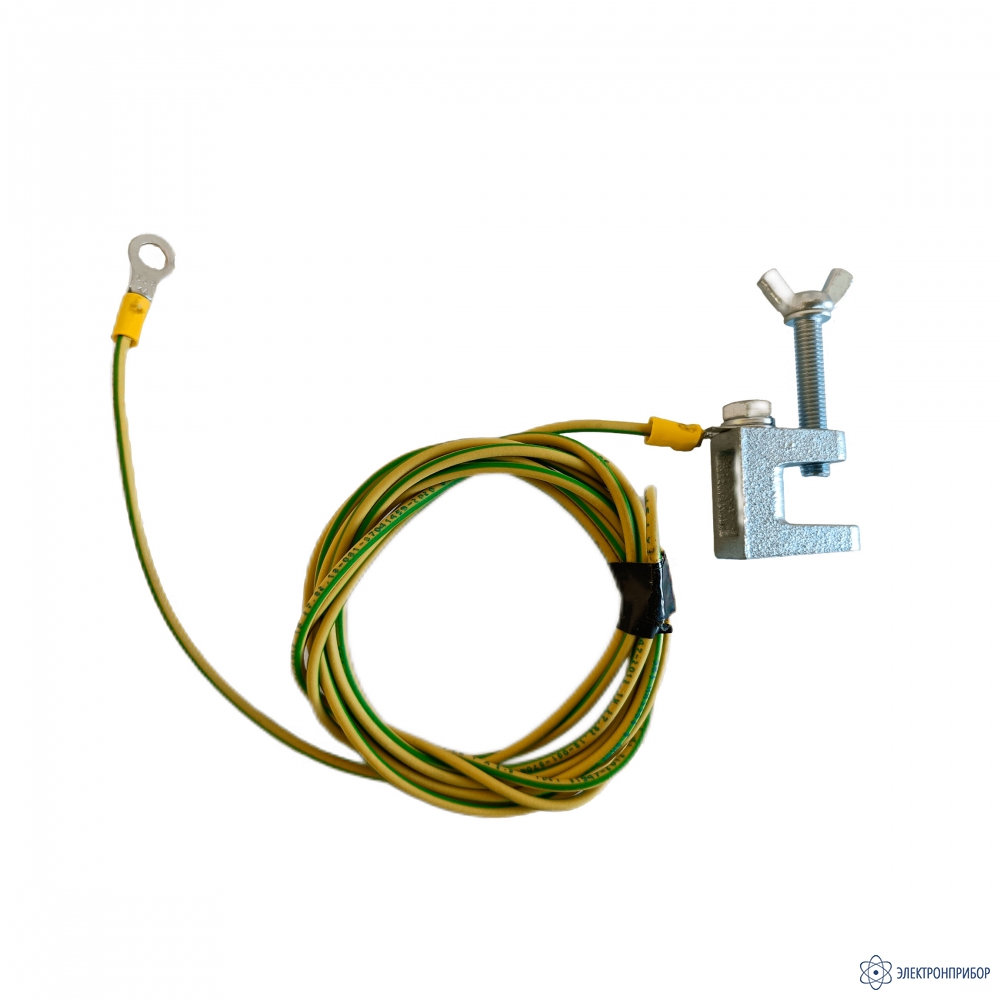

    3 Заземляющий проводник со струбциной 1

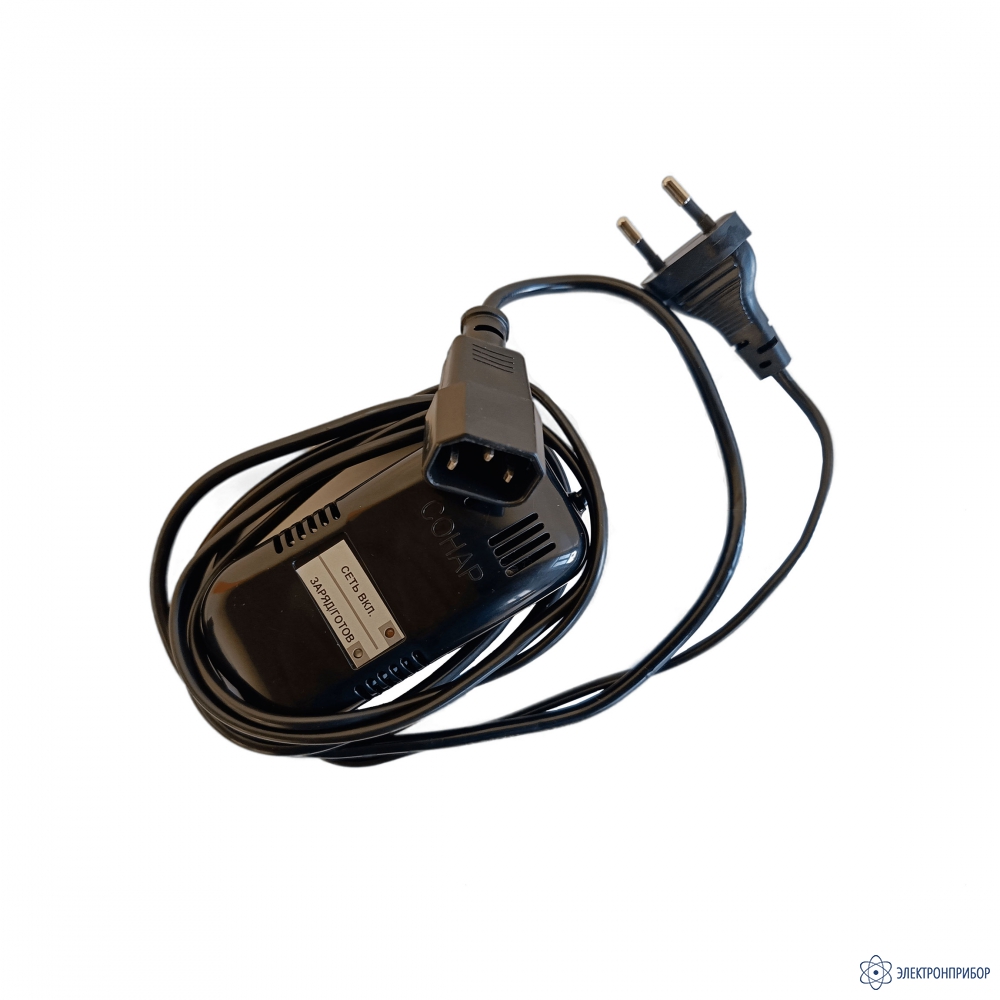

    4 Зарядное устройство 1
    5 Документация 1
