Оценка механического состояния обмоток

FRAscan — прибор диагностики механического состояния трансформатора

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Особенности прибора диагностики механического состояния трансформатора FRAscan:

    Прибор FRAscan предназначен для оценки механического состояния обмоток силовых трансформаторов и реакторов. С помощью прибора FRAscan возможно обнаружить следующие дефекты / повреждения трансформаторов:

    • смещения обмоток и их элементов (катушек, отводов);
    • потеря радиальной устойчивости внутренней обмотки;
    • сползание витков регулировочной обмотки;
    • потеря осевой устойчивости проводников обмотки;
    • распрессовка обмоток и магнитопровода;
    • замыкание листов магнитопровода, образование короткозамкнутых контуров;
    • различные межвитковые / межкатушечные замыкания.

    В основе диагностики прибором FRAscan лежит метод частотного анализа, рекомендованный СИГРЭ как наиболее чувствительный метод диагностики механических деформаций.

    Описание метода частотного анализа:

    Метод частотного анализа имеет два подхода: импульсный и частотный.

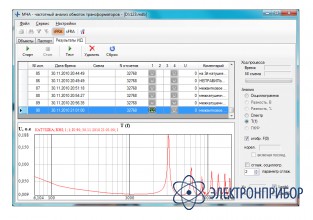

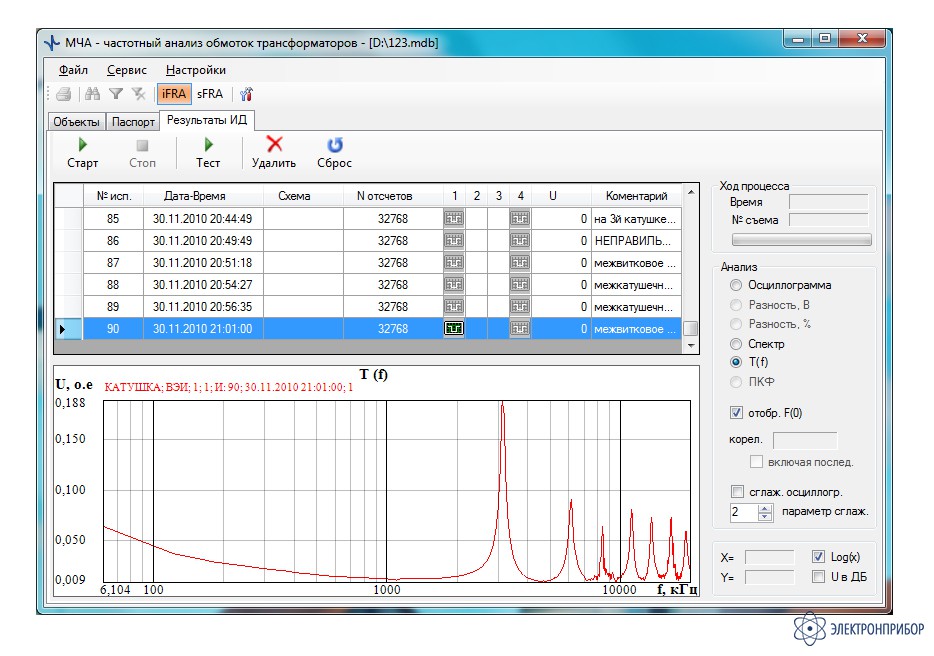

    При импульсном анализе, на обмотку трансформатора подается зондирующий импульс низкого напряжения (прямоугольной, стандартной или двойной экспоненциальный формы).  Одновременно осциллографируется ток (или напряжение) на измерительных шунтах или трансформаторах, подключенных к другим обмоткам (переходный процесс, возникающий в обмотках как их реакция на воздействие прямоугольного импульса). Осциллограммы приложенного импульса и соответствующего отклика, записываются с использованием высокоточных высокоскоростных аналого-цифровых преобразователей, далее преобразуются в частотную область с использованием алгоритма быстрого преобразования Фурье, затем рассчитывается передаточная функция как отношение спектров входного и выходного сигналов.

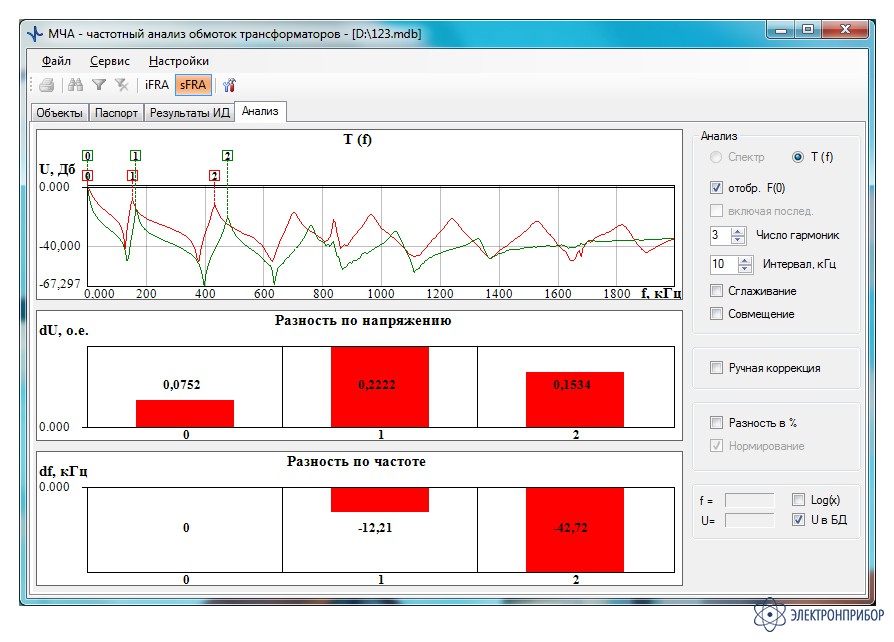

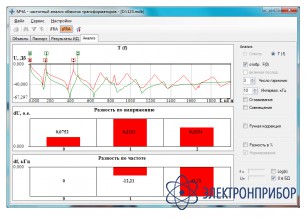

    При частотном анализе, измерения производятся непосредственно в частотной области, то есть, на ввод обмотки от свип-генератора подается синусоидальное напряжение с амплитудой 10 В, изменяющееся по частоте в широком диапазоне – от нескольких герц до нескольких мегагерц, а с других вводов снимается амплитудно-частотная характеристика - реакция обмоток на приложенное воздействие,

    В основе метода заложен принцип последовательного дефектографирования. То есть, сначала при первичном дефектографировании на трансформаторе снимаются нормограммы, которые в дальнейшем будут сравниваться с дефектограммами - передаточными функциями, полученными при последующих измерениях. Изменения в дефектограмме по сравнению с нормограммой свидетельствуют о появлении электрических или механических повреждений, распрессовке обмоток. Если диагностика для данного трансформатора проводится впервые, то оценка состояния обмоток производится сравнением частотных характеристик разных фаз данного или другого - однотипного трансформатора.

    Оба метода друг друга дополняют. Так, частотный подход имеет более высокую чувствительность на низких частотах (что важно для диагностики состояния магнитной системы), а импульсный  на высоких частотах , что значительно снижает время тестирования.

    В приборе FRAscan  реализованы оба метода диагностики , что делает его уникальным, и не имеющим аналогов прибором.

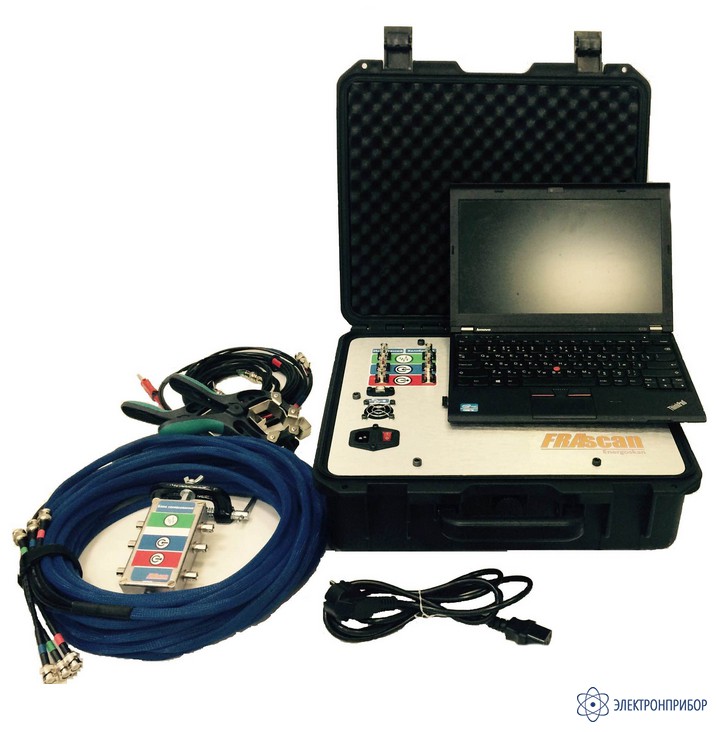

    Прибор реализован в ударопрочном кейсе, который обеспечивает защиту IP67, в закрытом состоянии. Управление измерениями происходят с ноутбука (ПК) с помощью специализированного программного обеспечения (ПО).

  • Параметр Значение
    Общее
    Частотный диапазон 0,012Гц до 10 МГц.
    Интерфейс USB 2.0
    Потребляемая мощность не более 10Вт (+12В, 0.8А)
    Максимальная амплитуда выходного зондирующего импульса 500 В
    Количество ступеней регулирования амплитуды выходного зондирующего импульса 5
    Длительность импульса 1 мкс
    Длительность фронта и спада импульса 50 нс
    Задержка 2 мкс
    Запуск внутренний (однократный) и внешний (от сигнала уровня ТТЛ).
    Наибольшая допустимая частота повторения импульсов 100 Гц
    Параметры SFRA
    Амплитуда выходного сигнала Uxx 0...±5 В на нагрузке 50 Ом
    Выходное сопротивление генератора 50 Ом ± 5%
    Параметры АЦП
    Максимальная частота дискретизации АЦП 200 МГц
    Разрядность АЦП 10 бит
    Максимальный уровень напряжения измеряемого сигнала 20 В
    Входное сопротивление 1 МОм
    Количество каналов 2
    Максимальный объем буфера на канал 128 Кслов
    Масса не более 9,5 кг, без кабелей
  • Комплект поставки FRAscan

    Наименование Количество
    1 Прибор FRAscan в ударопрочном кейсе 1
    2 Ноутбук 1
    3 Программное обеспечение FRAscan+ 1
    4 Набор измерительных кабелей 1
    5 Кабель питания 1
    6 Сумка для переноски кабелей 1
    7 Паспорт 1
    8 Руководство по эксплуатации 1

    За дополнительную стоимость можно также приобрести:

    • Модуль IFRA;
    • Кабели 20м.
