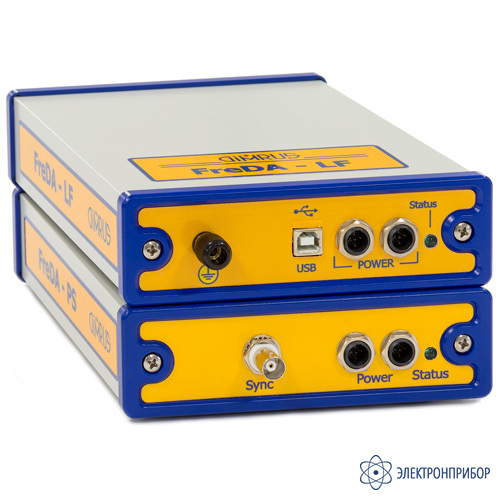

FreDA-LF — прибор контроля частотных характеристик изоляции, с функцией LF

Код товара: 83355

  • Назначение прибора контроля частотных характеристик изоляции, с функцией LF FreDA-LF:

    При помощи модуля FreDA-LF можно определять зависимость параметров изоляции трансформатора от частоты. Такие измерения проводят в диапазоне частот от тысячных долей и до сотен герц.

    При проведении измерений в этом диапазоне частот регистрируется сумма трех токов, протекающих через высоковольтную изоляцию. Эти токи имеют различную природу возникновения.

    В первую очередь, это емкостный ток проводимости изоляции, зависящий от ее диэлектрической проницаемости. Этот ток всегда связан с частотой приложенного испытательного напряжения и максимален при более высоких частотах. Вектор этого тока характеризует тангенс угла потерь изоляции на частотах, близких к номинальной частоте рабочего напряжения.

    Во-вторых, это ток абсорбционных процессов в изоляции, величина которых нелинейно возрастает при снижении частоты приложенного напряжения.

    В-третьих, это активный ток проводимости изоляции, связанный с наличием в ней проводящих компонентов, влаги и загрязнения различной природы возникновения. Этот ток максимален при самых низких частотах, в идеале при постоянном испытательном напряжении.

    Регистрация суммы этих токов дает много полезной информации для контроля технического состояния и оценки остаточного ресурса изоляции высоковольтных силовых трансформаторов.

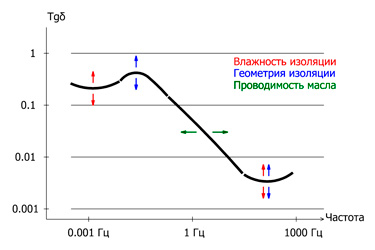

    На приведенном рисунке показан график изменения тангенса угла потерь с выделением частотных зон, в которых максимально влияние различных составляющих тока через изоляцию. Анализ графика в каждой частотной зоне дает возможность оценить частотную зависимость составляющих общего тока, протекающего между фазами в баке трансформатора.

    Наибольшее влияние на форму графика, показывающего зависимость тангенса угла потерь от частоты приложенного напряжения, оказывают три параметра:

    • Влагосодержание в твердой изоляции (целлюлозе) обмоток трансформатора.
    • Диэлектрические параметры изоляционного масла в баке трансформатора.
    • Геометрические параметры обмоток трансформатора. Также на процесс измерений частотных параметров влияет температура внутри бака трансформатора.

    В программном обеспечении прибора FreDA-LF реализован алгоритм определения влагосодержания в целлюлозе обмоток трансформатора, работающий на основе анализа зависимости тангенса угла потерь в изоляции от частоты.

  • Технические характеристики прибора контроля частотных характеристик изоляции, с функцией LF FreDA-LF:

    Параметр Значение
    Диапазон частот для контроля влагосодержания в изоляции, Гц 0,0001 ÷ 1000
    Выходное напряжение внутреннего генератора модуля, В, Размах 1 ÷ 200
    Количество каналов измерения 2
    Частота преобразования на канал, кГц 32
    Динамический диапазон регистрируемых сигналов, dB 120
    Интерфейс связи с персональным компьютером USB
    Время работы от аккумулятора, часов 4
    Напряжение питания внешнего блока питания, В ~220
    Диапазон допустимых внешних рабочих температур, при работе без термостата, °C -20 ÷ +50
    Габаритные размеры прибора, мм 230х150х100
    Габаритные размеры прибора в транспортной упаковке, мм 520х430х220
    Масса прибора, кг 2,2

  • Комплект поставки FreDA-LF

    № Наименование Количество
    1 Прибор контроля частотных характеристик изоляции, с функцией LF FreDA-LF 1
