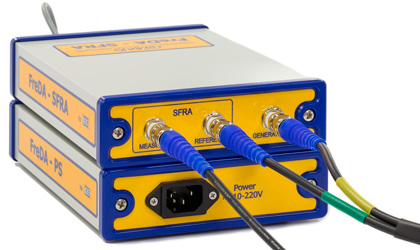

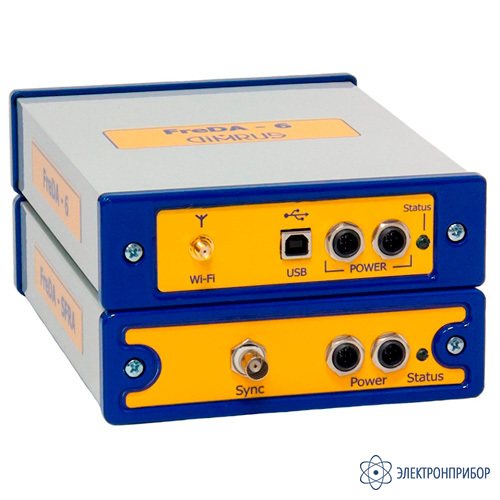

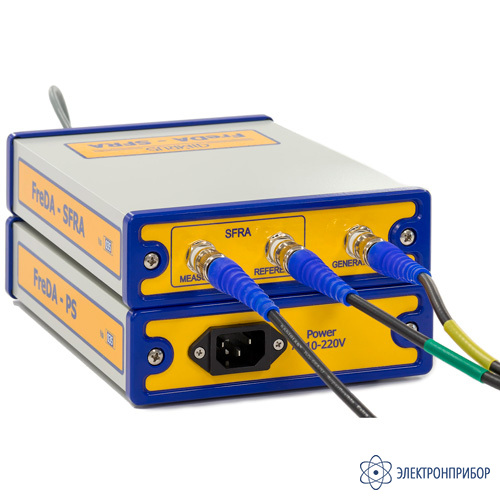

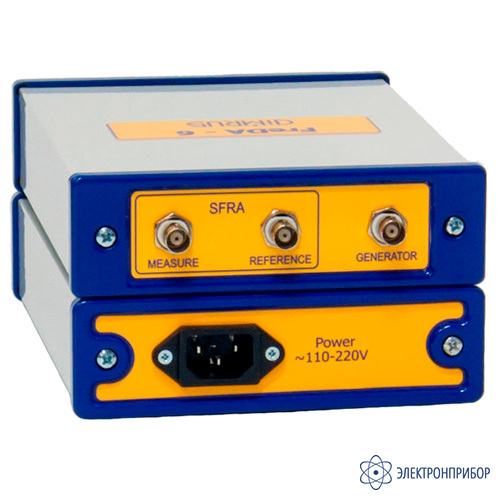

FreDA-SFRA — прибор контроля частотных характеристик изоляции, с функцией SFRA

Код товара: 29235
  • Прибор контроля частотных характеристик изоляции, с функцией sfra FreDA-SFRA Прибор контроля частотных характеристик изоляции, с функцией sfra FreDA-SFRA Прибор контроля частотных характеристик изоляции, с функцией sfra FreDA-SFRA

    Назначение прибора контроля частотных характеристик изоляции, с функцией SFRA FreDA-SFRA:

    Регистрация частотных параметров обмоток силовых трансформаторов по методу SFRA позволяет выявлять нарушения геометрической формы обмоток. Такой опасный дефект, приводящий к критическому уменьшению изоляционных промежутков между слоями обмотки, возникает в силовых трансформаторах при ослаблении осевого усилия прессовки обмоток и при протекании по обмоткам сквозных токов короткого замыкания, создающих большие электродинамические усилия на витки.

    Использование метода SFRA описано в ГОСТ Р 59239-2020 «Трансформаторы силовые и реакторы. Метод измерения частотных характеристик».

    Для выявления искажений формы обмоток в комплекте используется измерительный модуль FreDA-SFRA. Диапазон частот выходного напряжения этого модуля составляет от 2 Гц до 20,0 МГц.

    При проведении анализа нужно учитывать, что измерение частотных параметров обмоток трансформатора на частотах менее 5 кГц неинформативно, т. к. здесь сильно влияние магнитопровода. Использование высоких частот более 2 МГц, также не имеет практического смысла, т. к. колебания таких частот, в лучшем случае, захватывают только верхние слои обмотки трансформатора.

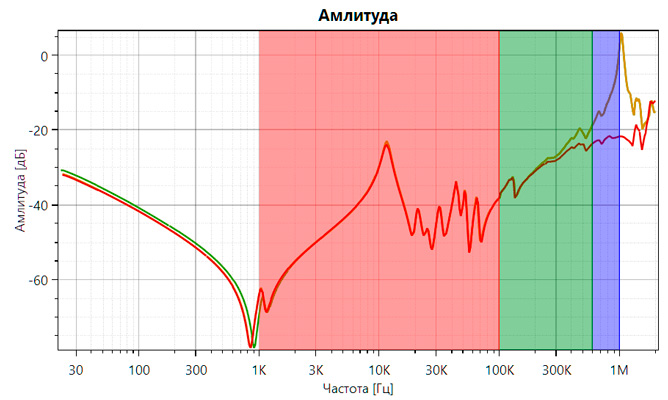

    Для контроля наличия изменений геометрической формы обмоток трансформатора при помощи модуля FreDA-SFRA регистрируется зависимость коэффициента комплексного затухания сигнала в обмотке от частоты приложенного напряжения.

    Полученные частотные зависимости по отдельным фазам трансформатора сравниваются между собой. Если в этих зависимостях будут выявлены отличия по величине амплитуды или фазы затухания сигнала, то это будет указывать на наличие изменений в геометрической форме обмотки той фазы, в которой будут выявлены эти отличия. Обычно такие изменения выявляются в достаточно узком частотном диапазоне.

    Наиболее информативным для такой «сравнительной диагностики» является использование базовой или опорной зависимости коэффициента затухания от частоты. В идеале такую зависимость надо определять для каждого трансформатора еще на заводе-изготовителе или хотя бы на начальных этапах эксплуатации. Сравнение текущей зависимости с опорной позволяет максимально достоверно выявлять деформации обмоток, возникающих в процессе последующей эксплуатации.

  • Технические характеристики прибора контроля частотных характеристик изоляции, с функцией SFRA FreDA-SFRA:

    Параметр Значение
    Диапазон частот для контроля формы обмоток, МГц 0,000002 ÷ 20,0
    Выходное напряжение генератора, размах, В 1 ÷ 10
    Частота преобразования на канал, МГц 100
    Динамический диапазон регистрируемых сигналов, dB 120
    Интерфейс связи с персональным компьютером USB
    Время работы от аккумулятора, часов 4
    Напряжение питания внешнего блока питания, В ~220
    Диапазон допустимых внешних рабочих температур, при работе без термостата, градусов C -20 ÷ +50
    Габаритные размеры прибора, мм 230х150х100
    Габаритные размеры прибора в транспортной упаковке, мм 520х430х220
    Масса прибора, кг 2,2

  • Комплект поставки FreDA-SFRA

    № Наименование Количество
    1 Прибор контроля частотных характеристик изоляции, с функцией SFRA  FreDA-SFRA 1
