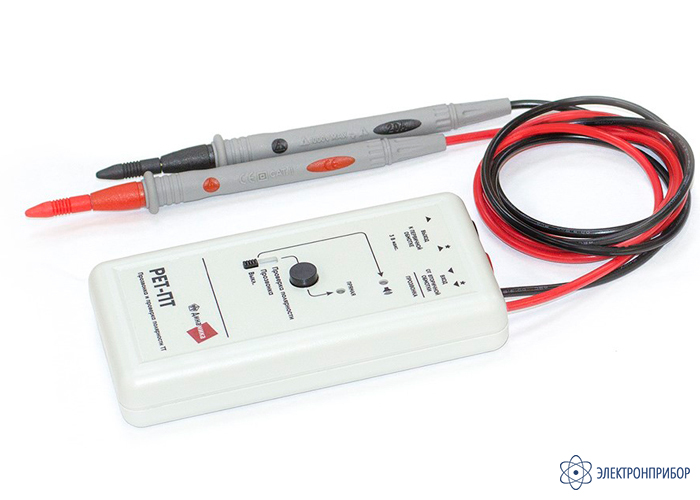

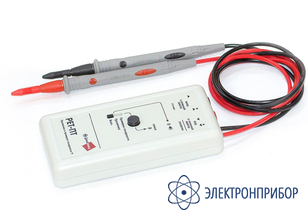

РЕТ-ПТ — тестер

Код товара: 74997

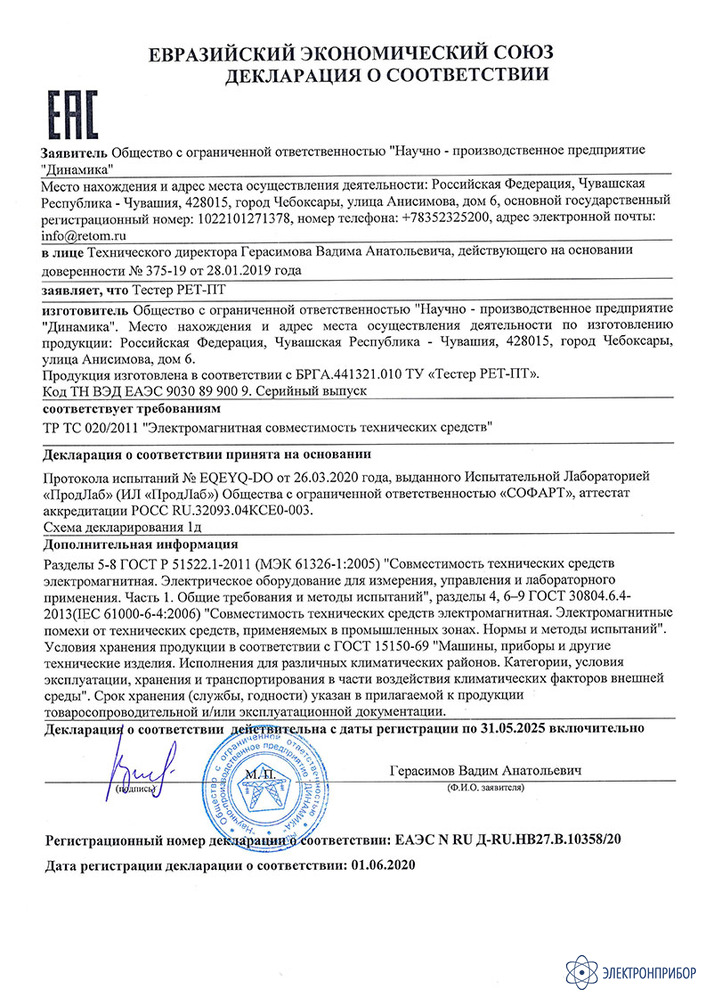

  • Сертификаты

    Назначение тестера РЕТ-ПТ:

    Тестер РЕТ-ПТ служит для определения полярности измерительных трансформаторов тока и проверки целостности цепей (прозвонки).

    Для прозвонки цепей используются щупы, подключаемые к объекту измерения. При наличии целостности цепи загорается светодиод и раздается звуковой сигнал.

    При проверке полярности трансформаторов тока щупы РЕТ-ПТ подключаются к вторичной обмотке ТТ, а выходные клеммы – к первичной обмотке, переключатель устанавливается в положение «Проверка полярности», далее запускается проверка. При обратной полярности или неправильном подключении светодиод тестера не загорается.

  • Технические характеристики тестера РЕТ-ПТ:

    Параметр Значение
    Защита от подачи внешнего напряжения отсутствует
    Режим прозвонки
    Ток прозвонки, мА, не более 0,1
    Режим определения полярности
    Амплитудное значение выходного тока, А, не более 1
    Выходное напряжение, В, не более 5
    Общие параметры
    Сопротивление изоляции между корпусом и токоведущими частями, МОм, не менее 20
    Испытательное напряжение электрической прочности изоляции, кВ 0,5
    Масса изделия, кг, не более 0,45
    Габаритные размеры Ш×В×Г, мм, не более 70 × 135 × 24
    Условия применения
    Диапазон рабочих температур, °С от -20 до +50
    Температура нормальных условий, °С 20 ± 5
    Температура транспортирования, °С от -50 до +50
    Температура хранения, °С от 5 до +50
    Относительная влажность воздуха при 25 °С, %, не более 80
    Высота над уровнем моря, м, не более 1000
    Группа условий эксплуатации по ГОСТ 30631-99 М23
    Степень защиты оболочки по ГОСТ 14254-2015 IP20
    Требования по электромагнитной совместимости оборудования ГОСТ Р МЭК 61326-1-2014
    Требования безопасности:
    - изоляция
    - степень загрязнения микросреды
    усиленная
    2
    Способ защиты человека от поражения электрическим током Класс III по ГОСТ 12.2.007.075
    Электрическое питание:
    - количество элементов
    - тип элемента
    - напряжение постоянного тока, В
    2
    формат АА
    (2 х 1,5)
    Максимальный потребляемый ток, мА, не более:
    - в режиме прозвонки
    - в режиме определения полярности
    - в режиме ожидания
    100
    40
    20
    Характеристики надежности
    Средний срок службы, лет, не менее 30
    Средняя наработка на отказ, ч, не менее 10000
    Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более 1

  • Комплект поставки РЕТ-ПТ

    № Наименование Количество
    1 Тестер РЕТ-ПТ 1
    2 Батарея АА 1,5 В 2
    3 Щуп 2
    4 Паспорт 1
