AR100 — прибор контроля частичных разрядов в изоляции измерительных трансформаторов тока и напряжения

Сохранить в PDF Распечатать
  • Назначение прибора AR-100:

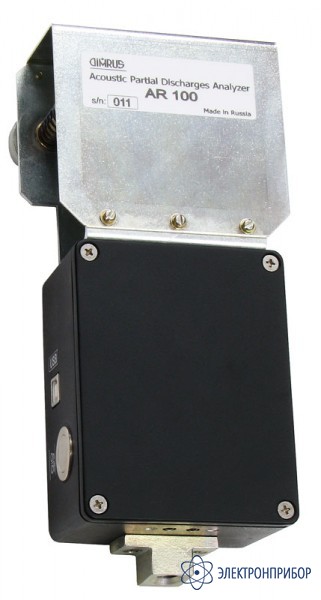

    Прибор AR-100 предназначен для периодического мониторинга частичных разрядов в высоковольтном оборудовании под рабочим напряжением. Он может быть использован для оценки уровня и распределения частичных разрядов в изоляции измерительных трансформаторов тока и напряжения.

    При помощи изолирующей штанги прибор AR-100 поднимается к верхней стальной части измерительного трансформатора, находящейся под рабочим напряжением. Фиксация прибора осуществляется при помощи двух магнитов, имеющих пружины, расположенных с двух сторон акустического датчика, также имеющего свой магнит.

    После этого AR-100 автоматически через заданный интервал времени включается на однократную или периодическую регистрацию частичных разрядов. Все выполненные замеры сохраняются в памяти прибора с указанием времени проведения регистрации.

    После завершения всего цикла регистрации частичных разрядов, определяемой персоналом по погасанию яркого светодиода, прибор AR-100 также при помощи изолирующей штанги снимается с контролируемого оборудования. Зарегистрированная информация по USB передается в компьютер, где анализируется и архивируется при помощи программного обеспечения Атлант-ДБ, входящего в состав поставки прибора.

  • Технические араметры прибора AR-100:

    Параметр Значения
    Частотный диапазон регистрируемых импульсов частичных разрядов, кГц 30 - 300
    Время непрерывной регистрации частичных разрядов, в течение одного замера, сек 0,7
    Объем долговременной памяти для хранения замеров частичных разрядов, ед. 67
    Время непрерывной работы от встроенного комплекта аккумуляторов, час 24
    Диапазон рабочих температур, град C -40 - +50
    Габаритные размеры прибора, мм 230 x 110 x 65
    Вес прибора, кг 2

    По заявке может быть изготовлена и поставлена расширенная версия прибора, модификация AR100M, с управлением и передачей информации, по радиоканалу. Она имеет автономную систему питания с неограниченным количеством циклов заряда-разряда от внешнего электромагнитного поля.

    Модернизированная система AR100M может использоваться для стационарного контроля состояния измерительных трансформаторов различных типов.

  • Комплект поставки AR100

    Наименование Количество
    1. AR-100 - прибор контроля частичных разрядов в изоляции 1
    2. Руководство по эксплуатации 1
