PD-Unit (стандартная комплектация) — переносной прибор оперативного контроля частичных разрядов в изоляции высоковольтного оборудования

Код товара: 52220

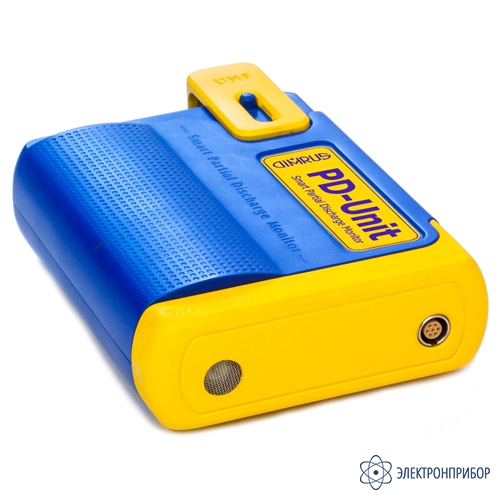

  • Переносной прибор оперативного контроля частичных разрядов в изоляции высоковольтного оборудования PD-Unit (стандартная комплектация) Переносной прибор оперативного контроля частичных разрядов в изоляции высоковольтного оборудования PD-Unit (стандартная комплектация)

    Назначение переносного прибора оперативного контроля частичных разрядов в изоляции высоковольтного оборудования PD-Unit:

    Переносной прибор марки PD-Unit предназначен для измерения частичных разрядов и оценки технического состояния изоляции различного высоковольтного оборудования под рабочим напряжением.

    Особенности переносного прибора оперативного контроля частичных разрядов в изоляции высоковольтного оборудования PD-Unit:

    • Возможность измерения частичных разрядов в изоляции в трех различных диапазонах частот – акустическом, ВЧ и СВЧ;
    • Наличие в приборе двух встроенных датчиков частичных разрядов (акустического датчика и датчика марки TEV для измерения поверхностных токов растекания), возможность дополнительного подключения четырех типов внешних датчиков частичных разрядов;
    • Отсутствие на корпусе прибора экрана и клавиатуры. Управление всеми функциями регистрации и анализа частичных разрядов, просмотр информации, ее сохранение, выполняются с помощью смартфона и беспроводного канала связи;
    • Синхронизация процесса измерений частичных разрядов с фазой питающей сети по радиоканалу при помощи генератора синхронных импульсов PFR;
    • Благодаря управлению по беспроводному каналу связи и наличию встроенного аккумуляторного питания прибор PD-Unit позволяет проводить измерения частичных разрядов на токоведущих частях оборудования под рабочим напряжением.

    При помощи прибора PD-Unit можно проводить измерение частичных разрядов в изоляции практически любого высоковольтного оборудования: КРУ, концевых и соединительных муфт кабельных линий, оборудования с элегазовой изоляцией (КРУЭ), в высоковольтном оборудовании бакового исполнения – в силовых трансформаторах, выключателях.

    Диагностические возможности переносного прибора оперативного контроля частичных разрядов в изоляции высоковольтного оборудования PD-Unit:

    • Измерение и расчет основных диагностических параметров импульсов частичных разрядов во всех частотных диапазонах;
    • Регистрация формы импульса в высокочастотном диапазоне частот;
    • Разделение импульсов СВЧ сигналов на три диапазона с подавление сигналов сотовой телефонии;
    • Показ зарегистрированных сигналов на экране смартфона в виде различных графиков и в режиме реального времени;
    • Регистрация рефлектограмм от импульсов частичных разрядов в диапазоне HF для проведения локации места возникновения дефекта;
    • Представление зарегистрированных импульсов на амплитудно – фазо – частотных плоскостях – PRPD, PD-Cloud и прочее;
    • Определение типа дефекта на основании анализа синхронизированного распределения PRPD;
    • Сохраненные в смартфоне данные могут быть переданы на общий сервер в ПО INVA по проводному или беспроводному интерфейсу.

    Состав поставки переносного прибора оперативного контроля частичных разрядов в изоляции высоковольтного оборудования PD-Unit:

    Прибор PD-Unit поставляется в двух модификациях: стандартной и расширенной.

    В стандартную поставку входит только прибор с внутренними датчиками. Дополнительно в такую поставку включен датчик RFCT-5 и штыревая UHF антенна.

    В состав расширенной поставки PD-Unit входит набор датчиков, подключаемых к общему разъему прибора:

    • Внешний акустический датчик (направленный) для бесконтактной локации места возникновения дефекта;
    • Высокочастотный трансформатор тока типа RFCT;
    • Внешний датчик высокочастотных поверхностных токов растекания марки TEV;
    • Датчики и электромагнитные антенны, работающие в UHF диапазоне частот.

  • Технические характеристики переносного прибора оперативного контроля частичных разрядов в изоляции высоковольтного оборудования PD-Unit:

    Параметр Значение
    Измерительные каналы
    Частотный диапазон акуст. ЧР, кГц 10 ÷ 500
    Динамический диапазон, dB 100
    Частотный диапазон HF, МГц 0,1 ÷ 50,0
    Динамический диапазон HF, мВ 0,5 ÷ 5000,0
    Частотный диапазон UHF, МГц 450 ÷ 1500
    Динамический диапазон UHF, dBm -75 ÷ -5
    Эксплуатационные параметры
    Габаритные размеры прибора, мм 45*115*170
    Вес прибора PD-Unit, кг 0,7
    Время работы от аккумулятора, час 8
    Диапазон рабочих температур, °C -20 ÷ +45

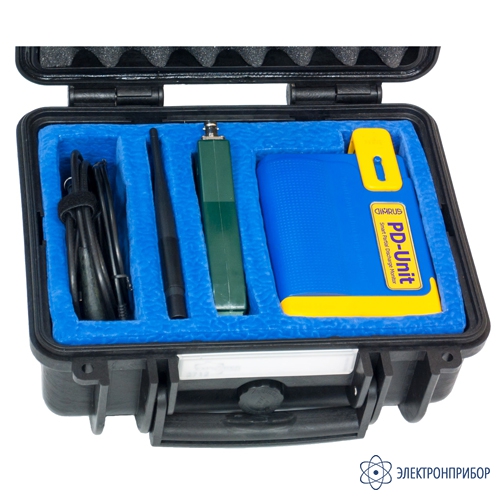

  • Комплект поставки PD-Unit (стандартная комплектация)

    № Наименование Количество
    1 Переносной прибор оперативного контроля частичных разрядов в изоляции высоковольтного оборудования PD-Unit 1
    2 Зарядный блок с USB выходом 1
    3 Переходный кабель USB-микро USB 1
    4 Внешний акустический датчик 1
    5 Датчик RFCT-5 + кабель 1
    6 Штырьевая антенна 1
    7 CD с Inva 1
    8 Документация 1
    9 Кейс 1
