Регистрация частичных разрядов высоковольтного оборудования

PD-SGS — портативный прибор для оперативного обнаружения ЧР

Код товара: 56964

  • Назначение портативного прибора для оперативного обнаружения ЧР PD-SGS:

    Ручной сканер ЧР под рабочим напряжением PD-SGS предназначен для первого быстрого испытания токоведущих распределительных устройств на активность ЧР. Потенциальные слабые места немедленно сигнализируются цифровой и акустической индикацией. Кроме того, пользователю выдается рекомендация для дальнейших действий с испытываемым распределительным устройством по принципу светофора. Таким образом обеспечивается возможность быстрой оценки состояния целых трансформаторных подстанций, чтобы на основании результатов измерений экономично и эффективно спланировать дальнейшие проверки или немедленные ремонтные работы.

    С помощью интегрированных емкостных TEV и акустических датчиков сканер PD-SGS быстро и надежно регистрирует как внутренние высокочастотные частичные разряды распределительных устройств, так и поверхностные частичные разряды, возникающие в результате образования на поверхности дорожек проводимости (Tracking) или коронных разрядов.

    Для проверки труднодоступных компонентов установок ручной сканер оснащен разъемом для параболической антенны.

    Сканер PD-SGS используется проводящим испытания персоналом в качестве средства обеспечения безопасности для быстрой проверки зоны выполнения работ на отсутствие факторов опасности.

    Функциональные особенности портативного прибора для оперативного обнаружения ЧР PD-SGS:

    • Быстрая оценка состояния распределительных устройств и кабельной арматуры без отключения;
    • Встроено 2 датчика: емкостный датчик и акустический датчик;
    • Легкий и компактный.

  • Технические характеристики прибора для измерения на ЧР под рабочим напряжением Liona:

    Параметр Значение
    Измерение TEV
    Датчик емкостный
    Диапазон измерений от 0 до 80 дБмВ
    Диапазон частот 20 – 200 МГц
    Разрешение 1 дБ
    Точность ± 1 дБ
    Ультразвуковое измерение
    Диапазон измерений от -6 до +70 дБмкВ
    Разрешение 1 дБ
    Точность ± 1 дБ
    Чувствительность преобразователя -65 дБ (0 дБ = 1 В/мкбар) дейст. звукового давления)
    Средняя частота преобразователя 40 кГц ±1 кГц
    Общие характеристики
    Дисплей Органический светодиодный дисплей с высоким разрешением и контрастом, 6 светодиодов (уровень ЧР)
    Элементы управления 2 клавиши (мембранная клавиатура) 1 триггерный переключатель
    Разъемы Электропитание, наушники, внешний акустический датчик
    Электропитание (встроенный аккумулятор с зарядным устройством) Литий-ионный аккумулятор 2,2 Ач; 3,75 В постоянного тока
    Продолжительность работы от аккумулятора Приблизительно 12 ч
    Температура окружающей среды (рабочая) от -5 до +55 °C
    Относительная влажность воздуха ≤ 90 %, без отвода конденсата
    Безопасность и электромагнитная совместимость IP 54
    Габариты (Ш x В x Г) Приблизительно 90 x 190 x 65 мм
    Вес Приблизительно 300 г

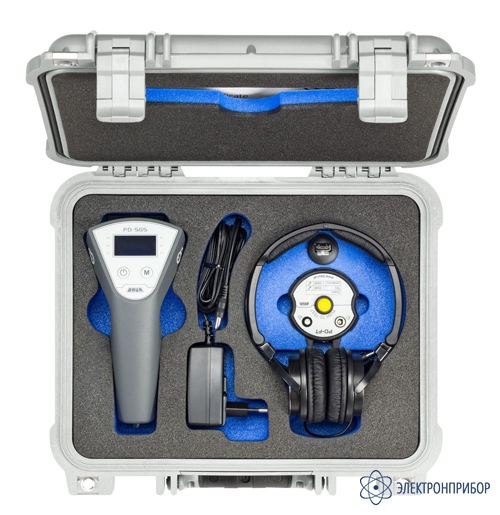

  • Комплект поставки PD-SGS

    № Наименование Количество
    1 Ручной сканер ЧР под рабочим напряжением PD-SGS 1
    2 Стереонаушники 1
    3 Функциональный тестер PD-FT 1
    4 Зарядное устройство 5 В постоянного тока/3,0 А 1
    5 Кабель зарядного устройства с USB-разъемом 1
    6 Автомобильное зарядное USB-устройство; 5 В пост. тока/2,1 А 1
    7 Транспортировочный кейс 1
    8 Руководство по эксплуатации 1

    Дополнительная комплектация PD-SGS

    (Поставляется за отдельную плату)

    № Наименование
    1 Параболический отражатель, включая сумку
    2 Комплект дооснащения с лазерным целеуказателем
