Высокопроизводительные портативные осциллографы Актаком планшетного типа ADS-44xx

Вам нужен портативный переносной осциллограф с высокой функциональностью? Требуется работа на выездах и «полевых» условиях? Хотите высокую производительность?

Решение есть!

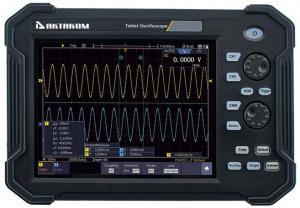

Серия планшетных осциллографов с сенсорным экраном ADS-44xx поможет Вам определиться с выбором.

Данная серия представлена девятью двух- и четырехканальными моделями с максимальной полосой пропускания от 70 до 120 МГц. Среди основных возможностей планшетных осциллографов Актаком серии ADS-44xx можно выделить:

  • Полоса пропускания до 120 МГц;
  • Разрешение по вертикали 8/12/14 бит (для моделей с индексом «H»);
  • 2 или 4 аналоговых канала;
  • Сенсорный тачскрин дисплей 8" (800х600) с управлением жестами;
  • Глубина записи до 40 миллионов точек;
  • Расширенная системы синхронизации. До 13 типов запуска в стандартной комплектации;
  • Встроенный анализатор протоколов UART, I²C, SPI, CAN;
  • Встроенный 4 ½ разрядный мультиметр (для двухканальных моделей);
  • Частотомер 6 разрядов;
  • Ударопрочный хольстер;
  • Широкий выбор интерфейсов;
  • Поддержка SCPI, LabVIEW;
  • Аккумуляторная батарея большой емкости 8000 мА·ч.

Для удобства сравнения и помощи в выборе основные технические данные по моделям представлены в сводной таблице.

Параметр ADS-4472/
ADS-4472H		 ADS-4474/
ADS-4474H		 ADS-4482/
ADS-4482H		 ADS-4484/
ADS-4484H		 ADS-4492/
ADS-4492H
Количество каналов 2 4 2 4 2
Полоса пропускания 70 МГц 70 МГц 100 МГц 100 МГц 120 МГц
Максимальная дискретизация 1 Гвыб/с
Разрешение по вертикали 8 бит 8/12/14 бит 8 бит 8/12/14 бит 8 бит
Максимальная скорость захвата 45 000 осц/сек
Максимальная память 40 М точек
Горизонтальная развертка 2 нс/дел…1000 с/дел
Вертикальное отклонение 1 мВ/дел…10 В/дел
Тип запуска Фронт, импульс, видео, скорость нарастания, задержка, лог. шаблон, N фронт, рант
UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
Анализ протоколов Штатно: UART, I²C, SPI, CAN, LIN; Опция: MIL-1553B, ARINC429

Как видно из представленной таблицы, ряд моделей (ADS-4472H, ADS-4474H, ADS-4482H, ADS-4484H, ADS-4492H) имеют в своем названии постфикс "H". Этот символ означает, что в приборе установлен быстродействующий АЦП высокого разрешения. Обратите внимание высокое разрешение реализовано аппаратными средствами! Для вышеуказанных моделей максимальное разрешение АЦП составляет 14 разрядов, хотя и имеется возможность выбора разрешения. Модели осциллографов с высоким разрешением могут применяться для наблюдения и анализа сложных и зашумленных сигналов, когда недостаточно возможностей обычных осциллографов с разрешением 8 бит. Двух- и четырехканальные модели планшетных осциллографов серии ADS-44xx отличаются не только количеством аналоговых каналов, но и тем, что в двухканальных моделях имеется полнофункциональный мультиметр с разрешением 4 ½ разряда.

Параметр Диапазоны Точность
Постоянное напряжение 20 мВ/200 мВ/2 В/20 В/200 В /1000 В ±0,3%
Переменное напряжение 20 мВ/200 мВ/2 В/20 В/200 В /750 В ±0,8%
Постоянный ток 10 А ±2,0%
Переменный ток 10 А ±2,5%
Сопротивление 200 Ом/2 кОм ~ 2 МОм /20 МОм /100 МОм ±0,5%
Емкость 2 нФ ~ 20 мФ ±4,0%
Тест диодов 0 В ~ 2 В
Неразрывность цепи <50 Ом звуковой сигнал

Органы управления мультиметром у двухканальных моделей находятся также на передней панели прибора, но также управление может производиться и через сенсорный дисплей. Мультиметр имеет отдельные входы, расположенные рядом с аналоговыми входами осциллографа.

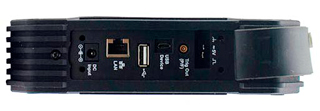

Новые осциллографы ADS-44xx имеют широкие возможности по дистанционному управлению благодаря наличию большого числа встроенных интерфейсов.

Приборы поддерживают управление SCPI-командами и могут встраиваться в системы, где происходит работа под управлением LabVIEW.

Заинтересовались новыми планшетными осциллографами Актаком ADS-44xx? Но это еще не все новинки зимы-весны 2021.

Скоро будет анонс новых приборов!
