Цифровой осциллограф-мультиметр с изолированными каналами Актаком ADS-2029

В модельном ряду цифровых осциллографов-мультиметров Актаком пополнилась новой моделью с изолированными каналами.

ADS-2029 сочетает в одном корпусе компактный цифровой осциллограф с полосой пропускания 20 МГц с частотой дискретизации 100 Мвыб/сек и многофункциональный цифровой мультиметр (4000 отсчетов). Прибор имеет изолированные входы осциллографа, а также гальваническую развязку входов осциллографа и мультиметра, что позволяет проводить наблюдение и измерение сигнала в системах с плавающим потенциалом.

По своим основным параметрам (кроме гальванической развязки) прибор полностью идентичен с популярной моделью Актаком АСК-2028, что наглядно показано в сравнительной таблице  осциллографов-мультиметров Актаком серии АСК/ADS-2хх8:

Модель АСК-2018 АСК-2068 АСК-2028 ADS-2029 АСК-2108 ADS-2208
Каналы 1 2 2 2 изолированный 2 2
Полоса пропускания 20 МГц 60 МГц 20 МГц 20 МГц 100 МГц 200 МГц
Максимальная глубина записи 6 К 6 К на канал 6 К на канал 6 К на канал 6 К на канал 6 К на канал
Максимальная дискретизация 100 Мвыб/с 250 Мвыб/с 100 Мвыб/с 100 Мвыб/с 500 Мвыб/с 1 Гвыб/с
Запуск Фронт, видео Фронт, видео Фронт, видео, поочередный Фронт, видео, поочередный Фронт, видео, поочередный Фронт, видео, поочередный
Покадровый регистратор Нет Нет Нет Нет 3000 кадров 3000 кадров
Математика,
БПФ		 +, – . ×, /
БПФ нет		 +, – . ×, /
БПФ		 +, – . ×, /
БПФ		 +, – . ×, /
БПФ		 +, – . ×, /
БПФ		 +, – . ×, /
БПФ
Интерфейс USB-управления USB-управления USB-управления,
USB-flash		 USB-управления,
USB-flash		 USB-управления,
USB-flash		 USB-управления,
USB-flash
Частотометр 6 цифр,
2 Гц..20 МГц		 Нет Нет Нет 6 цифр,
2 Гц..20 МГц		 6 цифр,
2 Гц..20 МГц
Мультиметр 3 ¾ разряда
Измерение ACV, DCV, ACI, DCI, R, C
Дисплей Цветной 3,5”,
320×240,
65535 цветов		 Цветной 3,8”,
640×480,
4096 цветов		 Цветной 3,7”,
640×480,
65535 цветов		 Цветной 3,7”,
640×480,
65535 цветов		 Цветной 3,7”,
640×480,
65535 цветов		 Цветной 3,7”,
640×480,
65535 цветов
Госреестр Нет Да Да Да Нет Нет

Новый осциллограф-мультиметр, как и другие двухканальные модели данной серии имеет также следующие параметры и функции в режиме осциллографа:

  • 20 автоматических измерений: Vpp,Vavg,RMS,Frequency,Period,Vmax,Vmin,Vtop,Vbase,Width,Overshoot,Preshoot,Risetime,Falltime,+Width,-Width,+Duty,-Duty, Delay A→B、Delay A→B;
  • курсорные измерения;
  • интерполяция sin(x)/x;
  • вертикальная чувствительность 5 мВ/дел ... 5 В/дел;
  • коэффициент развертки 5 нс/дел ... 100 с/дел;
  • математические функции: суммирование, вычитание, умножение, деление, инверсия;
  • режим X-Y;
  • пиковый детектор;
  • функция усреднения (4...128);
  • цветной ЖКИ дисплей;
  • возможность сохранения на USB-устройство;
  • USB интерфейс для связи с ПК, программное обеспечение;
  • управление SCPI-коммандами;
  • автономная работа от встроенного аккумулятора.

В режиме цифрового мультиметра Актаком ADS-2029 позволяет измерять:

  • Постоянное напряжение;
  • Переменное напряжение (40 Гц…400 Гц);
  • Постоянный ток;
  • Переменный ток;
  • Сопротивление;
  • Емкость;

и имеет

  • режим тестирования диодов;
  • режим прозвонки цепи.

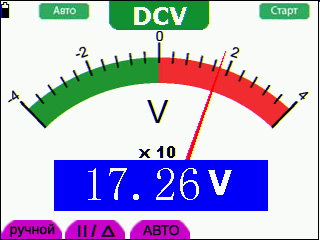

При этом значения отображаются как в цифровом виде, так и в виде имитации аналоговой шкалы.

Немаловажным преимуществом нового осциллографа-мультиметр Актаком ADS-2029 является его невысокая цена по сравнению с конкурентами, что также выделяет его среди аналогов.
