ADS 2029, ADS2029

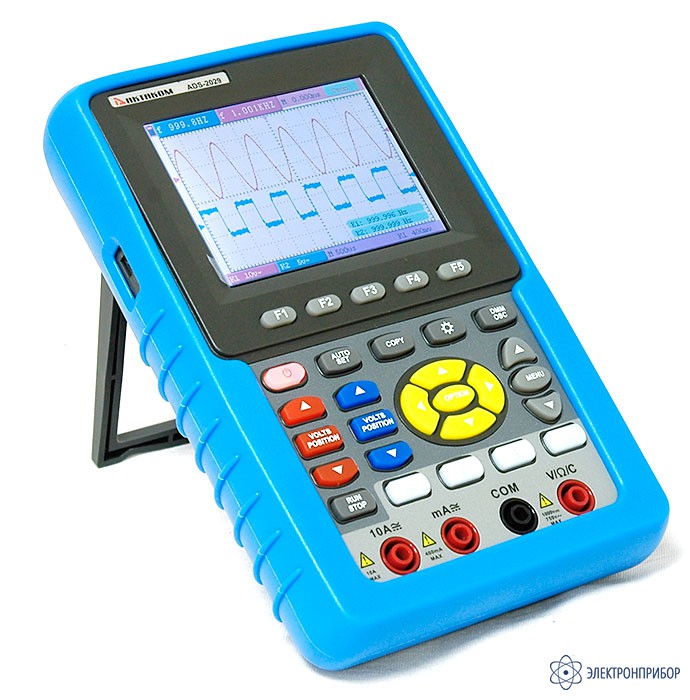

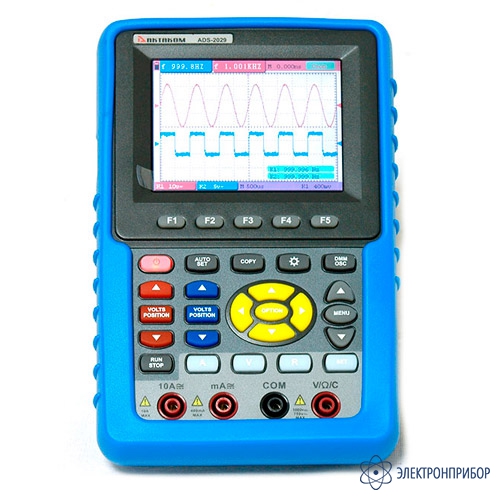

ADS-2029 — осциллограф цифровой ручной

Код товара: 40915
    • Гарантия

      12 месяцев

    • Производитель

      АКТАКОМ

    Назначение цифрового ручного осциллографа ADS-2029:

    Осциллограф цифровой ручной ADS-2029 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки. Прибор имеет изолированные входы осциллографа, а также гальваническую развязку входов осциллографа и мультиметра, что позволяет проводить наблюдение и измерение сигнала в системах с плавающим потенциалом.

    Особенности цифрового ручного осциллографа ADS-2029:

    • изолированные каналы:
      каналы осциллографа относительно от земли 1000:1;
      независимые входы осциллографа и мультиметра;
    • 20 автоматических измерений: Vpp,Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B、Delay A→B;
    • курсорные измерения;
    • режим мультиметра (3 3/4 разряда, 4000 отсчетов);
    • интерполяция sin(x)/x;
    • хранение осциллограмм: 4 осциллограммы;
    • цветной ЖКИ дисплей;
    • возможность сохранения на USB-устройство;
    • USB интерфейс для связи с ПК;
    • автономная работа от встроенного аккумулятора.
  • Технические характеристики цифрового ручного осциллографа ADS-2029:

    Параметр Значение
    РЕЖИМ ОСЦИЛЛОГРАФА
    Количество каналов 2 канала (изолированные)
    Полоса пропускания 20 МГц
    Максимальная частота дискретизации 100 Мвыб/сек
    Время нарастания 17,5 нс
    Вертикальная чувствительность 5 мВ/дел ... 5 В/дел
    Вертикальное разрешение 8 бит
    Погрешность измерения временных интервалов однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6 нс);
    усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4 нс)
    Входной импеданс 1 МОм ± 2%в параллель 15 пФ ± 5 пФ
    Максимальное входное напряжение 400 Впик (DC+AC, имп. 1 МОм, 10:1)
    Входы АС, DC, GND
    Математические функции суммирование, вычитание, умножение, деление, инверсия
    Режим X-Y есть
    Коэффициент развертки 5 нс/дел ... 100 с/дел
    Память 6 К на канал
    Режимы синхронизации фронт, видео, поочередный
    Пиковый детектор есть
    Функция усреднения (4...128)
    функция анализа спектра на основе БПФ (4 окна) прямоугольник, Blackman, Hanning, Hamming
    Диапазоны Разрешение Погрешность
    РЕЖИМ МУЛЬТИМЕТРА
    Постоянное напряжение
    400 мВ 0,1 мВ ±(1% + 1 е.м.р.)
    4 В 0,001 В
    40 В 0,01 В
    400 В 0,1 В
    1000 В 1 В
    Переменное напряжение (40 Гц…400 Гц)
    4 В 0,001 В ±(2% + 3 е.м.р.)
    40 В 0,01 В
    400 В 0,1 В
    750 В 1 В
    Постоянный ток
    40 мА 0,01 мА ±(1% + 1 е.м.р.)
    400 мА 0,1 мА ±(1,5% + 1 е.м.р.)
    10 А 0,01 А ±(3% + 3 е.м.р.)
    Переменный ток
    40 мА 0,01 мА ±(1,5% + 3 е.м.р.)
    400 мА 0,1 мА ±(2% + 1 е.м.р.)
    10 А 0,01 А ±(5% + 3 е.м.р.)
    Сопротивление
    400 Ом 0,1 Ом ±(1% + 3 е.м.р.)
    4 кОм 0,001 кОм ±(1% + 1 е.м.р.)
    40 кОм 0,01 кОм
    400 кОм 0,1 кОм
    4 МОм 0,001 МОм
    40 МОм 0,01 МОм ±(1,5% + 3 е.м.р.)
    Емкость
    50 нФ 0,01 нФ ±(3% + 3 е.м.р.)
    500 нФ 0,1 нФ
    5 мкФ 0,001 мкФ
    50 мкФ 0,01 мкФ
    100 мкФ 0,1 мкФ
    Параметр Значение
    Режим тестирования диодов есть
    Режим прозвонки цепи есть
    Общие данные
    Управление SCPI-коммандами есть
    Дисплей 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов
    Питание 7,4 В DC (аккумулятор) / сетевой адаптер 10 В DC /100-240 В, 50/60 Гц
    Потребляемая мощность не более 6 Вт
    Время работы от аккумулятора до 4 часов

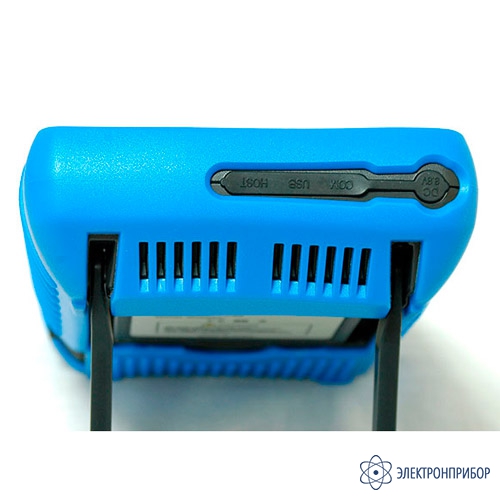

    Интерфейс USB host, USB device
    Габаритные размеры 180x115x40 мм
    Масса 0,645 кг

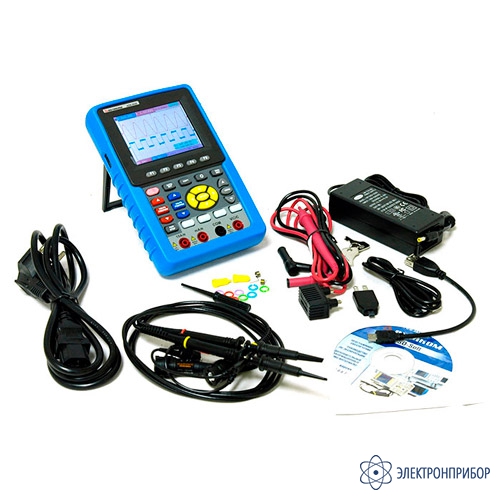

  • Комплект поставки ADS-2029

    Наименование Количество
    1 Осциллограф цифровой ручной ADS-2029 1
    2 Сетевой адаптер со шнуром питания 1
    3 Встроенный литиевый аккумулятор 1
    4 Пробник для осциллографа 2
    5 Комплект аксессуаров для пробника 1
    6 Комплект тестовых проводов мультиметра (черный и красный) 1
    7 Модуль для измерения малых емкостей 1
    8 Переходник для калибровки осциллографических пробников 1
    9 USB кабель для подключения к ПК 1
    10 USB переходник для подключения USB накопителей 1

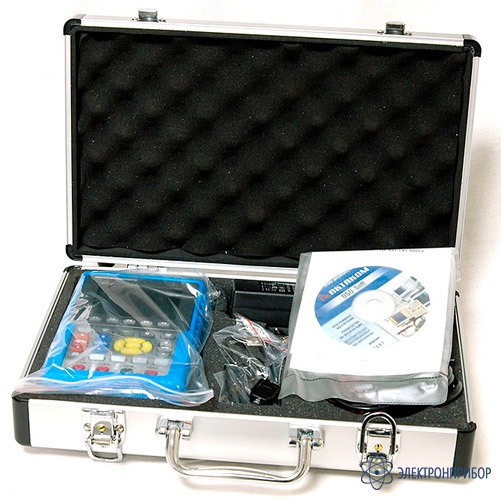

    11 Жесткий кейс для переноски 1
    12 Ключ для кейса 2
    13 Краткое руководство по эксплуатации 1
    14 Aktakom DSO-Reader Light Программное обеспечение для осциллографов* 1
    15 Aktakom DSO-Soft Программное обеспечение для осциллографов* 1
    16 AULFConverter Конвертер файлов формата AKTAKOM USB Lab* 1

    * Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

  • Дополнительная комплектация ADS-2029
