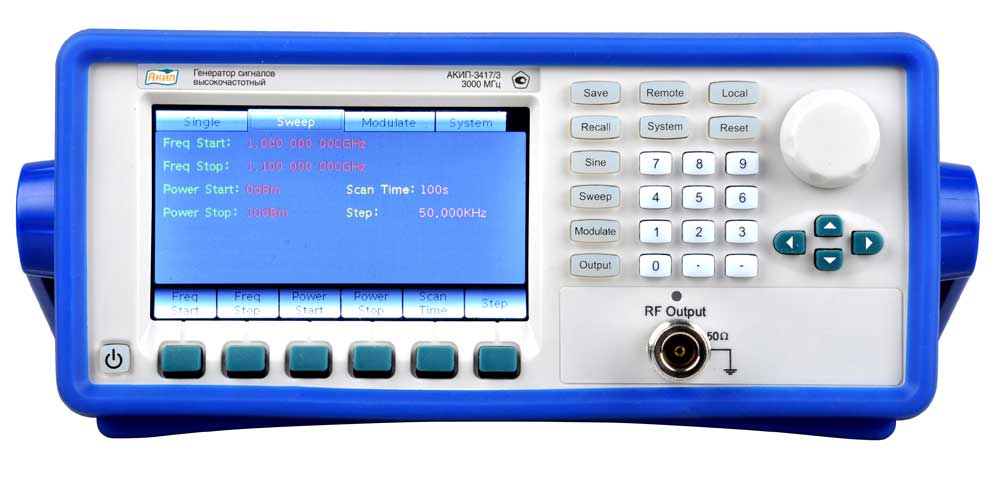

Новая модель ВЧ генератора - АКИП-3417/3: диапазон частот до 3 ГГц!
Линейка АКИП™ генераторов высокочастотных (ВЧ) сигналов АКИП-3417 пополнилась новой моделью с диапазоном частот до 3000 МГц (синус) - АКИП-3417/3.
Теперь серия ВЧ-генераторов АКИП-3417, состоит из 4-х моделей: АКИП-3417 (500 МГц), АКИП-3417/1 (1000 МГц), АКИП-3417/2 (1500 МГц) и АКИП-3417/3 (3000 МГц).
В отличие от младших моделей в серии, новая модель АКИП-3417/3 оснащена только ВЧ выходом позволяющим формировать гармонический сигнал в диапазоне от 25 МГц до 3000 МГц, с выходным уровнем от -90 дБн до +13 дБн. К выходному сигналу может быть применено свипирование (качание) по частоте или амплитуде.
Типовые сферы применения: тестирование функциональных и интегральных схем в рабочем диапазоне частот, ВТУЗовские исследования и обучение, испытания аналоговых датчиков, имитация сигналов РЭА и явлений окружающей среды, а также для задач ремонта и сервиса. Высокие технические характеристики новинки и увеличенный частотный диапазон позволяют расширить данный перечень измерительных приложений генераторов серии АКИП-3417, особенно требующих максимальной выходной частоты сигнала до 3 ГГц.
Генераторы серии АКИП-3417 могут быть рекомендованы в качестве прямых замен таких отечественных ВЧ генераторов, как Г4-151 (до 512 МГц), (до 1200 МГц), Г4-116 (до 400 МГц), Г4-129 (до 1200 МГц), Г4-164 (до 640 МГц), Г4-176 (до 1020 МГц) и ряда других с учетом диапазона частот и функциональности. Кроме того, модель АКИП-3417/3 может быть рассмотрена как альтернативный вариант ВЧ генератора ГСВЧ–3000, снимаемого с производства.
Новинка планируется к внесению в Госреестр СИ РФ.
Сравнение ВЧ генераторов сигналов ГСВЧ–3000, АКИП-3207/1 и АКИП-3417/3
| ГСВЧ-3000 | АКИП-3207/1 | АКИП-3417/3 | |
| Максимальная частота | 3000 МГц | 3000 МГц | 3000 МГц |
| Погр. установки частоты | ±2×10-6 | ±1×10-7 | ±5×10-6 |
| Вых. уровень | - 120 дБм ... 0 дБм | - 127 дБм ... 13 дБм | - 90 дБн ... 13 дБн |
| Вид модуляции | I/Q модуляция (внешний) |
AM, ЧМ, ФМ, ИМ (внутренний / внешний) |
ИМ |
| Режим ГКЧ (свипирование) |
Качание по частоте и амплитуде | - | Качание по частоте и амплитуде |
| Интерфейс | RS-232C (опц.: GPIB) | LAN, GPIB, USB | USB, RS-232 (опц.: GPIB) |
