Многоканальные осциллографы АКИП-4156 и АКИП-4157: высокоточные решения для сложных измерений
Компания Электронприбор, официальный дилер оборудования АКИП, представляет две новые серии цифровых осциллографов высокого разрешения – АКИП-4156 и АКИП-4157. Обе модели построены на единой платформе с 12-битным АЦП, что обеспечивает исключительную точность измерений и детализацию сигналов.
Серия АКИП-4156: компактные 8-канальные решения для автоматизированных систем
Осциллографы АКИП-4156 выполнены в низкопрофильном корпусе 1U и предназначены для интеграции в тестовые стойки и удаленного управления. Ключевые особенности:
- 8 аналоговых каналов с полосой пропускания до 1 ГГц
- Частота дискретизации до 5 ГГц и объем памяти 2,5 ГБ
- Управление через USB, LAN или опциональный GPIB
- Возможность подключения внешнего монитора (HDMI)
Модельный ряд АКИП-4156:
| Модель | Число каналов | Полоса пропускания | Максимальная дискретизация | Максимальная память |
| АКИП-4156/1 | 8 | 350 МГц |
5 ГГц |
2,5 ГБ |
| АКИП-4156/2 | 8 | 500 МГц | ||
| АКИП-4156/3 | 8 | 1 ГГц |

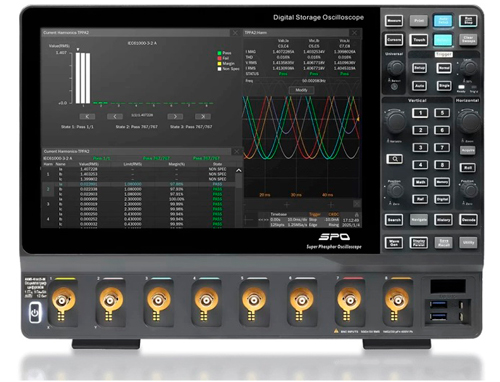

Серия АКИП-4157: моноблочные осциллографы с сенсорным экраном
Модели АКИП-4157 оснащены 30,7-см дисплеем с поддержкой Multi-touch (1280×800) и предлагают расширенные возможности для интерактивной работы:
- До 8 аналоговых каналов + 16 цифровых (опционально, с логическим анализатором)
- Те же 12-битные АЦП, что и в серии 4156
- Поддержка активных пробников SAPBus (SAP2500, SAP1000, SAP2500D)
Модельный ряд АКИП-4157:
| Модель | Число каналов | Полоса пропускания | Максимальная дискретизация | Максимальная память |
| АКИП-4157/1-4К | 4 | 350 МГц |
5 ГГц |
2,5 ГБ |
| АКИП-4157/1-6К | 6 | 350 МГц | ||
| АКИП-4157/1-8К | 8 | 350 МГц | ||
| АКИП-4157/2-4К | 4 | 500 МГц | ||
| АКИП-4157/2-6К | 6 | 500 МГц | ||
| АКИП-4157/2-8К | 8 | 500 МГц | ||
| АКИП-4157/3-4К | 4 | 1 ГГц | ||
| АКИП-4157/3-6К | 6 | 1 ГГц | ||
| АКИП-4157/3-8К | 8 | 1 ГГц |
Ключевые преимущества серий АКИП-4156 и АКИП-4157
- Разрядность АЦП: 12 бит
- Максимальная частота дискретизации: 5 ГГц
- Максимальный объем памяти: 2,5 ГБ
- Пиковый детектор от 500 пс
- Более 50 видов автоматических измерений параметров, курсорные измерения
- Скорость обновления экрана до 650000 осц./с
- Режим сегментированной памяти: до 124 000 сегментов, минимальное межсегментное время (≤ 1,5 мкс)
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
- Режим «Поисковая машина» для поиска событий по условиям заданным пользователем
- Амплитудно-частотный анализ: построение диаграмм Боде (требуется генератор сигналов)
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение квадратного корня (√)
- Частотный анализ (БПФ), 8 М точек
- Синхронизация и декодирование сигналов в стандартной комплектации: - стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, Arinc429
- Программные опции измерения мощности и показателей качества электроэнергии (ПКЭ) – для 1Ф и 3Ф сетей
- Программная опция построения глазковых диаграмм и анализ джиттера
- Поддержка опционального генератора сигналов SAG1021I – максимальная частота до 50 МГц
- Анализ смешанных сигналов: 16 канальный логический анализатор (опция) для серии АКИП-4157
- Интерфейсы: USB TMC (host/device), LAN, опция USB-GPIB
- Видео выход (HDMI)
- Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI-11/Socket/Telnet, встроенный web server).
Применение в отраслях
Осциллографы АКИП-4156/4157 идеальны для:
- Телекоммуникаций – анализ высокочастотных сигналов и цифровых интерфейсов.
- Автомотики и автопрома – диагностика шин CAN, LIN, FlexRay.
- Энергетики – контроль качества электроэнергии (ПКЭ), тестирование силовой электроники.
Комплектующие и опции
- Активные пробники: SAP2500 (2,5 ГГц), SAP1000 (1 ГГц), SAP2500D (дифференциальный).
- Логический анализатор (16 каналов) для АКИП-4157.
- Генератор сигналов SAG1021I – до 50 МГц.
Серии АКИП-4156 и АКИП-4157 – это современные решения для многоканальных измерений с 12-битной точностью. Они сочетают высокую производительность, гибкость настройки и удобство управления, что делает их оптимальным выбором для профессиональных задач.
