АКИП-3430 – компактный и доступный генератор сигналов специальной формы

Линейка генераторов под торговой маркой АКИП™ пополнилась ультракомпактной и доступной серией генераторов сигналов специальной формы АКИП-3430.

Новая серия АКИП-3430 это 2-х канальные генераторы сигналов специальной и произвольной формы с максимальной выходной частотой до 60 МГц, частотой дискретизации до 300 МГц и разрешением ЦАП по вертикали 14 разрядов.

Серия состоит из 2 моделей с диапазоном 30 МГц и 60 МГц. Генераторы используют технологию прямого цифрового синтеза (DDS), что позволяет формировать точные, стабильные и неискаженные по форме сигналы для тестирования и широкого круга измерительных приложений.

Серия генераторов АКИП-3430 имеет два полностью независимых выходных канала, что обеспечивает возможность генерации совершено произвольных сигналов (по частоте, амплитуде и форме) и переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам.

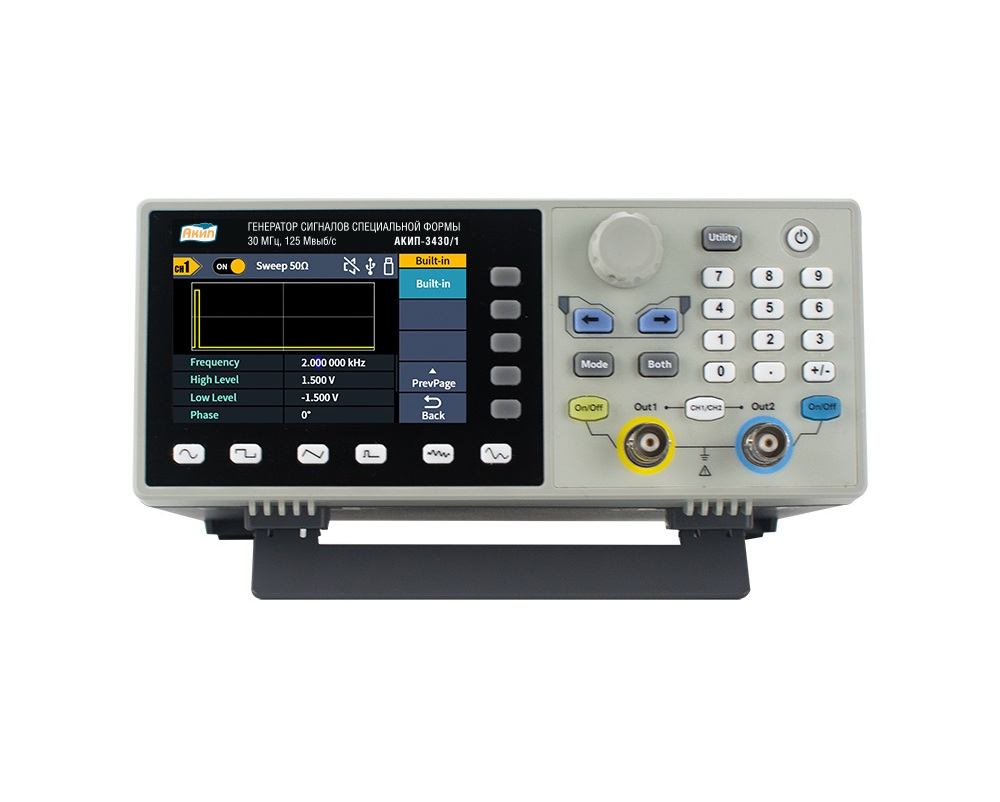

Генераторы сигналов имеют практично сконфигурированное меню и удобное расположение органов управления, оснащены цветным графическим ЖК-дисплеем с диагональю 9 см. Генераторы серии АКИП-3430 оснащены интерфейсом USB на задней панели для удаленного управления и программирования при помощи SCPI-команд.

Модель Диапазон частот (синус) Выходной уровень (50 Ом)
АКИП-3430/1 1 мкГц – 30 МГц 2 мВ ~ 10 Впик-пик (≤ 10 МГц)
2 мВ ~ 5 Впик-пик (> 10 МГц)
АКИП-3430/2 1 мкГц – 60 МГц

Ключевые возможности и преимущества:

  • 2 независимых канала;
  • Погрешность опорного генератора: ±3×10-5;
  • Формирование сигналов произвольной формы: ЦАП 14 бит, частота дискретизации до 300 МГц, память 100 кБ;

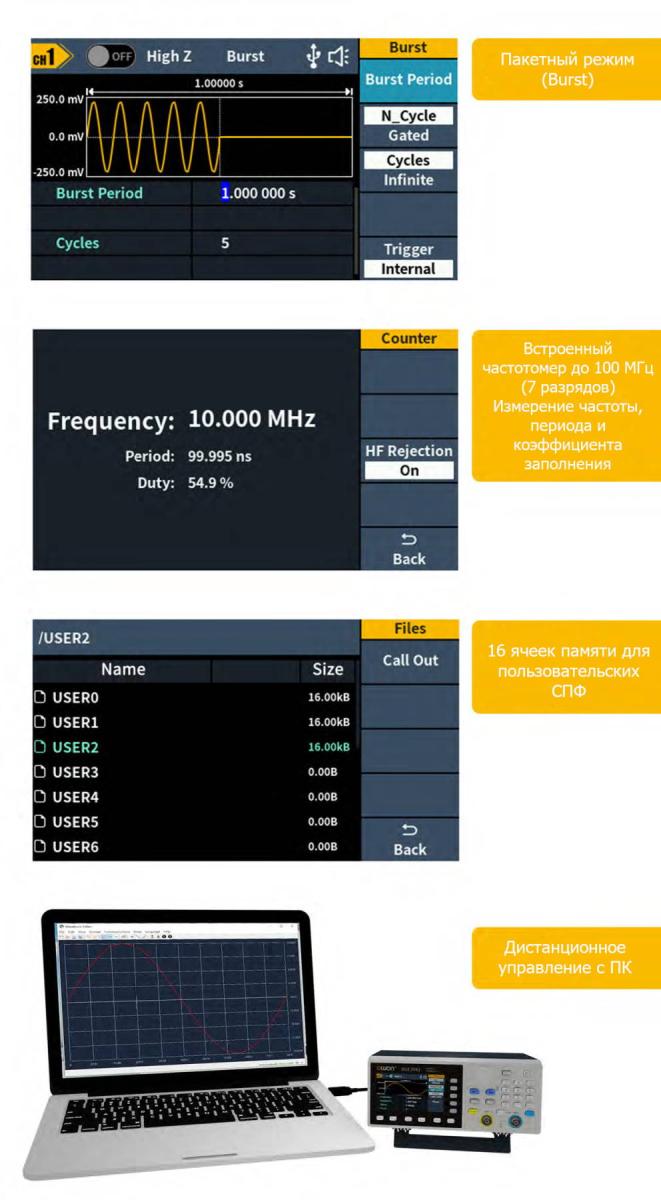

  • Режим качания (ГКЧ/Sweep) и формирования пакетов радиоимпульсов (Burst);

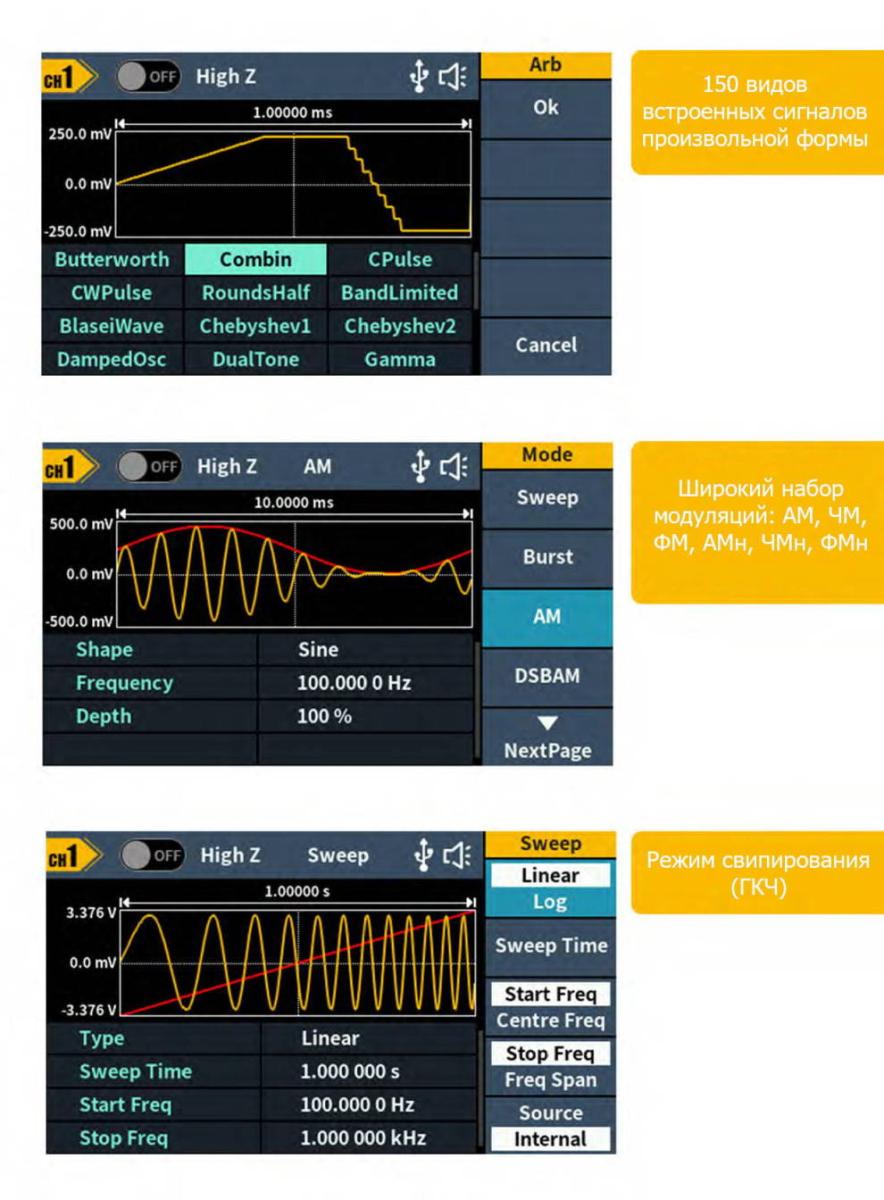

  • Широкий набор модуляций: АМ, ЧМ, ФМ, АМн, ЧМн, ФМн (BPSK, QPSK);
  • Функция комбинирования результирующего сигнала из 2-х форм (СУМ);
  • Встроенные сигналы произвольной формы (150 типов);
  • Встроенный частотомер: 100 мГц ~ 100 МГц (7 разрядов: частота, период);
  • Интерфейс ДУ: USB (поддержка SCPI/Labview);
  • Графический редактор для формирования сигналов СПФ (программа DS Wave с помощью ПК);
  • Цветной графический дисплей (диагональ 9 см, 480 х 272);
  • Габариты корпуса: 20х9х14 см (0,8 кг).

Новая серия генераторов АКИП-3430 сочетает в себе компактность и богатые функциональные возможности, что позволяет использовать новинки в самых разнообразных сферах, таких как: исследования и обучение, тестирование аналоговых датчиков, имитация сигналов окружающей среды, тестирование функциональных и интегральных схем, ремонт и сервис.
