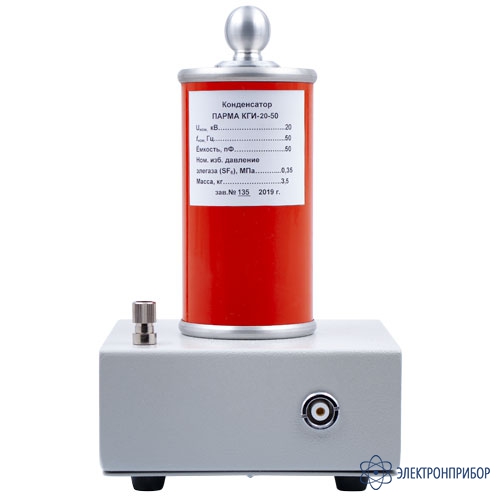

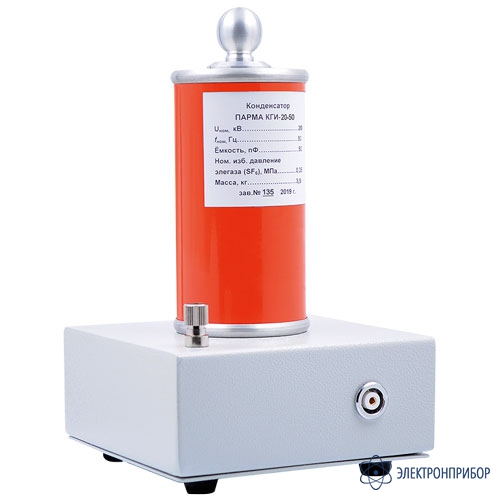

ПАРМА КГИ-20-50 — конденсатор
Код товара: 52617-
-
Гарантия
1 год
-
Производитель
Назначение конденсатора ПАРМА КГИ-20-50:
Конденсатор ПАРМА КГИ-20-50 предназначен для использования при измерении емкости и тангенса угла диэлектрических потерь высоковольтной изоляции (конденсаторов, вводов трансформаторов, изоляторов) в лабораторных и полевых условиях, в комплекте с измерителями параметров изоляции (например, ПАРМА ТЕНЗОР-2).
Описание конденсатора ПАРМА КГИ-20-50:
Работа конденсатора ПАРМА КГИ-20-50 осуществляется следующим образом: через емкость

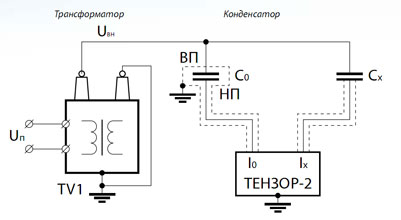

С при приложении напряжения протекает емкостной ток, строго пропорциональный приложенному напряжению, что обеспечивается высокой стабильностью и малыми потерями в газовой емкости. Это позволяет применять конденсатор в качестве эталонной емкости при измерении тангенса угла диэлектрических потерь или высоковольтного плеча делителя напряжения.При использовании конденсатора в качестве эталонной емкости при измерении тангенса угла потерь (tgδ) он подключается высоковольтным электродом параллельно емкости изоляции объекта испытания (конденсатор с потерями), а низковольтным – к выводу измерителя параметров изоляции.
При использовании конденсатора в качестве высоковольтного плеча делителя напряжения к его низковольтному электроду подключается низковольтное плечо делителя.
-
-
Технические характеристики конденсатора ПАРМА КГИ-20-50:
Параметр Значение Номинальное напряжение, кВ 20 Номинальная частота, Гц 50/100±5 Дрейф частоты, не более <1×10-5 Относительная погрешность измерения емкости, % ±1,0 Номинальное давление заполнения, кПа 350 ± 50 Класс точности, % Не более ±0,1 ЧР уровень <2 пКл tgδ, не более ±5×10-5 Номинальное давление заполнения, кПа 350±50 Минимальное давление элегаза, при котором обеспечивается электрическая прочность изоляции при нормальном напряжении, МПа 0,05 Газовая среда Элегаз (SF6) Дополнительная погрешность измерений От температуры, на каждый градус 3×10-5/°C От изменения давления, кПа 2.2×10-3/кПа Общие характеристики Условия работы При температуре от 5 до 45 Сº или в составе передвижной испытательной или проверочной лаборатории Габаритные размеры, мм 295 х 170 х 170 Масса, кг Не более 3,5 -

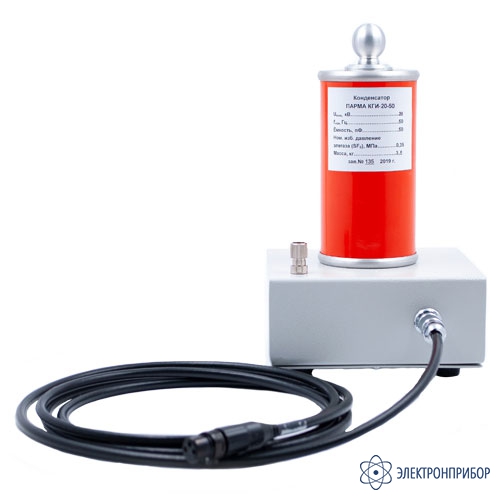

Комплект поставки ПАРМА КГИ-20-50
№ Наименование Количество 1 Конденсатор ПАРМА КГИ-20-50 1 2 Кабель с кабельным разъемом 1 3 Паспорт 1 4 Тара упаковочная 1 -
