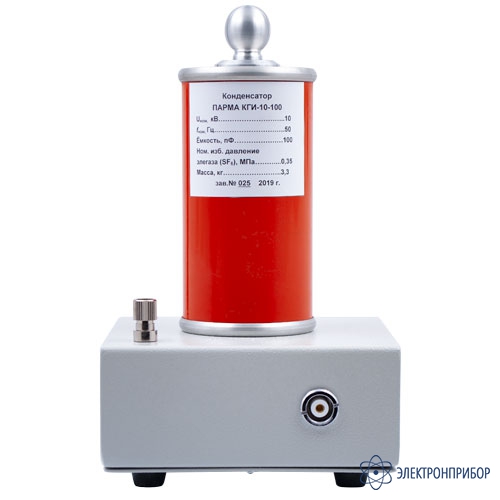

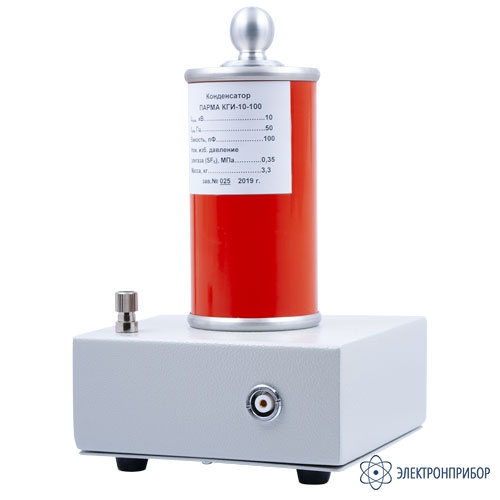

ПАРМА КГИ-10-100 — конденсатор
Код товара: 50613-
-
Гарантия
1 год
-
Производитель

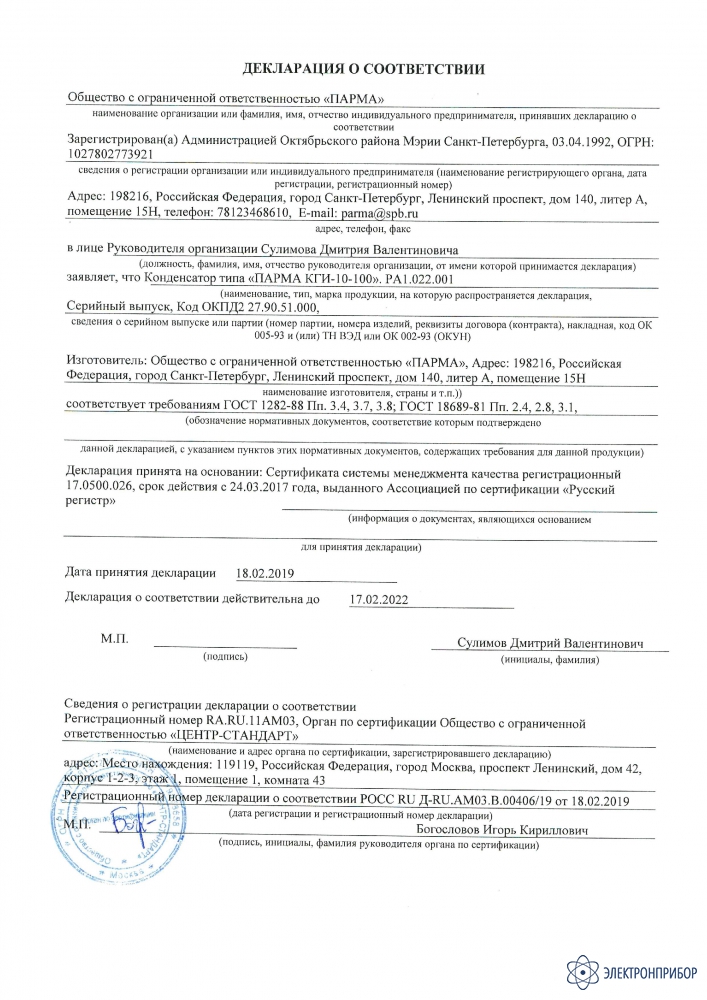

Сертификаты
Назначение конденсатора ПАРМА КГИ-10-100:
Конденсатор ПАРМА КГИ-10-100 высоковольтный измерительный конденсатор на 10 кВ предназначен для использования при измерении емкости и тангенса угла диэлектрических потерь высоковольтной изоляции (конденсаторов, вводов, трансформаторов, изоляторов) и характеристик частичных разрядов (далее – ЧР) жидких диэлектриков в лабораторных и полевых условиях, в комплекте с измерителем параметров изоляции ( например ПАРМА ТЕНЗОР-2).
Описание конденсатора ПАРМА КГИ-10-100:
Работа конденсатора ПАРМА КГИ-10-100 осуществляется следующим образом. Через емкость С при приложении напряжения протекает емкостной ток, строго пропорциональный приложенному напряжению, что обеспечивается высокой стабильностью и малым потерям в газовой емкости. Это обстоятельство позволяет применять конденсатор в качестве эталонной емкости при измерении тангенса угла диэлектрических потерь или высоковольтного плеча делителя напряжения.
При использовании конденсатора ПАРМА КГИ-10-100 в качестве эталонной емкости при измерении тангенса угла потерь (tgδ) он подключается высоковольтным электродом параллельно емкости изоляции объекта испытания (конденсатор с потерями), а низковольтным – к выводу измерителя параметров изоляции.
При использовании конденсатора ПАРМА КГИ-10-100 в качестве высоковольтного плеча делителя напряжения к его низковольтному электроду подключается низковольтное плечо делителя.
-
-
Технические характеристики конденсатора ПАРМА КГИ-10-100:
Параметр Значение Номинальное напряжение, кВ 10 Испытательное напряжение в течение 1 мин, кВ 15 Номинальная емкость, пФ 50/100±5 Относительная погрешность измерения емкости, % ±0,5 Номинальная частота, Гц 50 Дрейф частоты <1×10-5 Класс точности, %, не более ±0,1 ЧР уровень <2 пКл tgδ, не более ±5·10-5 Номинальное давление заполнения, кПа 350±50 Минимальное давление элегаза, при котором обеспечивается электрическая прочность изоляции при номинальном напряжении, МПа 0,05 Газовая среда Элегаз (SF6) Дополнительная погрешность измерений От температуры, на каждый градус 3×10-5/°C От изменения давления, кПа 2.2×10-3/kPa Условия работы При температуре от 5 до 45 Сº или в составе передвижной испытательной или проверочной лаборатории Срок службы Не менее 10 лет Габаритные размеры, мм 270 х 170 х 170 Масса, кг, не более 3,3 -
Комплект поставки ПАРМА КГИ-10-100

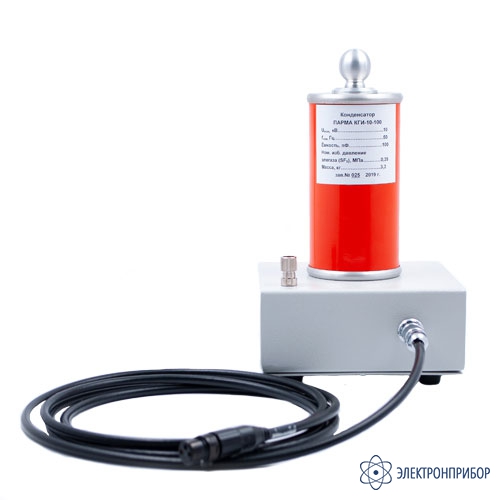

№ Наименование Количество 1 Конденсатор ПАРМА КГИ-10-100 1 2 Кабель с кабельным разъемом 1 3 Паспорт 1 4 Тара упаковочная 1 -
