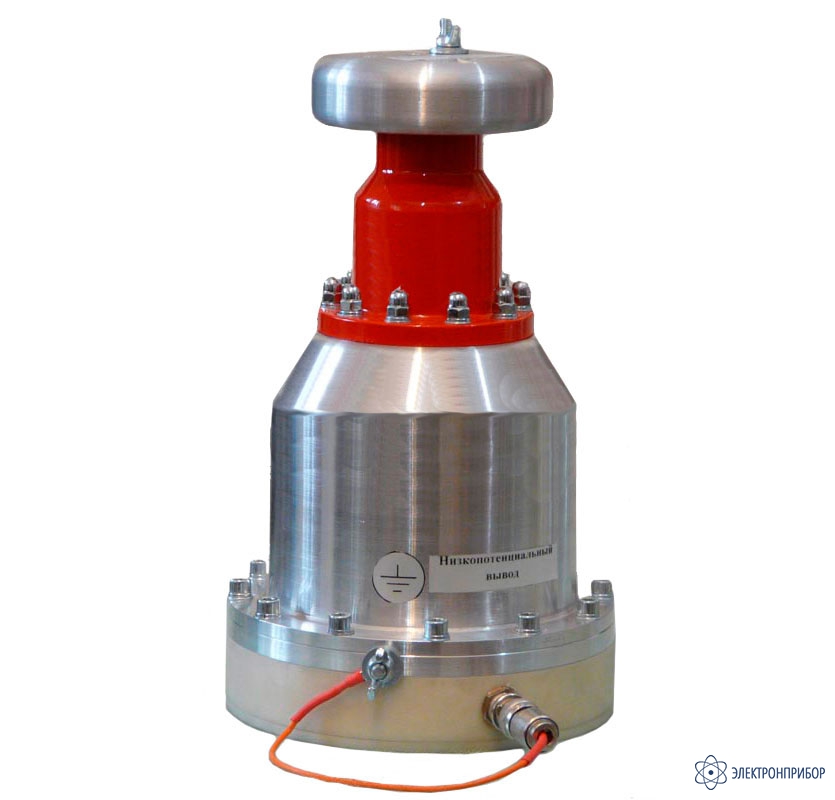

КГИ-10-1-50 — высоковольтный измерительный конденсатор на 10 кВ

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Описание высоковольтного измерительного конденсатора на 10кВ КГИ-10-1-50:

    КГИ-10-1-50 - метрологический высоковольтный конденсатор серии КГИ (конденсатор газовый измерительный) номинальным напряжением 10 кВ, емкостью 50 пФ. Прибор эксплуатируется по всей территории России, и в странах ближнего зарубежья. Многолетняя практика использования подтверждает прочность и надежность конденсаторов КГИ.

  • Технические характеристики высоковольтного измерительного конденсатора на 10кВ КГИ-10-1-50:

    Параметр Значение
    Номинальное напряжение, кВ 10
    Испытательное напряжение в течение 1 мин, кВ 19
    Номинальная частота, Гц 50
    Класс точности, %, не хуже 0,1
    Емкость, пФ 50 ± 5
    Тангенс угла диэлектрических потерь, не более 5·10-5
    Условия эксплуатации Категория размещения 2 по ГОСТ 15150-69
    Рабочее значение температуры окружающего воздуха - 5...+30 °С
    Относительная влажность окружающего воздуха, не более, % 85
    Высота над уровнем моря, не более, м 1000
    Окружающая среда, не содержащая химически активных и опасных в отношении взрыва примесей Содержание коррозийно-активных агентов типа II по ГОСТ 15150-69
    Условия транспортирования:
    • в части воздействия механических факторов
    • в части воздействия климатических факторов

    по ГОСТ 23216 по группе условий хранения 4 (Ж2)
    По ГОСТ 15150
    Условия хранения в части воздействия климатических факторов По группе 2(С) по ГОСТ 15150
    Номинальное давление заполнения, МПа 0,1
    Газовая среда элегаз (SF6)
    Габаритные размеры, мм 145 х 260
    Масса не более, кг 3,1
  • Комплект поставки КГИ-10-1-50

    Наименование Количество
    1 Высоковольтный измерительный конденсатор на 10кВ КГИ-10-1-50 1
