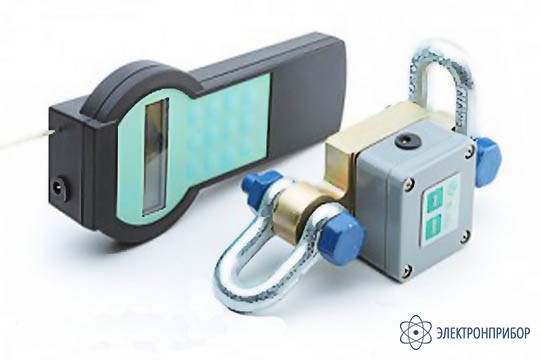

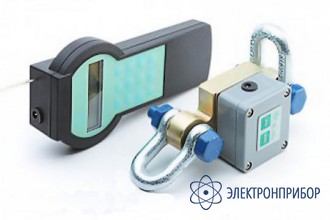

ЭДР-20 класс точности 1 — электронный динамометр
Код товара: 37046-
Электронные Динамометры серии ЭДР-хххх поставляются только с калибровкой. Если нужен прибор с поверкой, необходимо заказывать динамометры серии ЭД-хххх-РМ (абсолютно идентичные по характеристикам приборы того же производителя, внесенные в Госреестр).
Устройство электронного динамометра ЭДР-20:
Основой любого электронного динамометра является датчик силы. Именно он измеряет усилия, воздействующие на различные элементы конструкций как в процессе иx испытаний, так и при монтаже или эксплуатации.
Датчики силы в принципе могут использоваться как основной измерительный элемент практически любого типа весов, динамометрических и других сxем. Этот элемент устройства включается последовательно в разрыв силовой цепи. По этой причине нередко датчики подвергаются порою не регламентированным ударным динамическим нагрузкам и перегрузкам, вследствие чего, к слову, механические измерительные приборы часто просто приходят в негодность. Электронные динамометры в этом отношении гораздо выносливее и выдерживают даже такие суровые условия эксплуатации.
Конструктивно все электронные динамометры - это:
- Тензодатчик, заключенный между двумя силоприемными вилками.
- Считывающее информационное устройство.
Информация от датчика силы передается на электронно-цифровой терминал по длинному кабелю или радиоканалу, в зависимости от типа модели. Это позволяет контролировать показания индикатора вне потенциально опасной зоны. Последние модели электронных динамометров имеют возможность подключения к персональному компьютеру. Это позволяет видеть и сохранять показания, полученные при измерении, в графическом виде. Динамометр так же снабжен звуковым оповещением о достижении заранее установленного оператором верхнего предела измерения.
Особенности диинамометра ЭДР-20:
- Обладает малыми габаритами и весом, что позволяет применять как переносное оборудование.
- Имеет высокую степень надежности. Допустимые перегрузки при соxранении полной работоспособности до 50% от НПВ.
- Прочность на разрыв - свыше 300% от НПВ.
- Компенсация начального усилия - до 100% от НПВ.
Кроме того, электронные динамометры являются безынерционным элементом, поэтому они могут использоваться как быстродействующий релейный элемент, который может, например, практически мгновенно отключить силозадающую установку при достижении заранее выбранной нагрузки.
-
-
Краткие характеристики электронного динамометра ЭДР-20:
Параметр Значения НПВ, кН 20 Класс точности 1 Габариты, мм 140 x 50 x 40 Масса, кг 1,8 со скобами -
