ДЭП/3 (С), ДЭП 3(С), ДЭП-3(С), ДЭП 3 (С), ДЭП/3/(С)

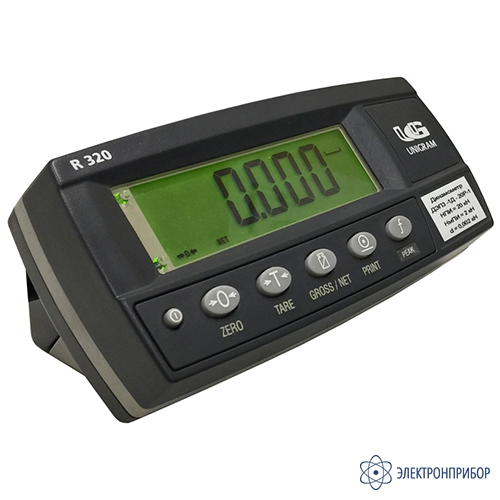

ДЭП/3(С) — динамометр сжатия электронный переносной с индикатором R320
Код товара: 48777-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
66698-17 до 27.02.2027
Назначение динамометра сжатия электронного переносного ДЭП/3(С):
Динамометры электронные переносные серии ДЭП/3 предназначены для измерения статической и медленно изменяющейся силы растяжения и сжатия.
Электронные динамометры ДЭП/3 в зависимости от типа измеряемого усилия разделяют на:
- ДЭП/3(Р) - динамометры растяжения;
- ДЭП/3(С) - динамометры сжатия;
- ДЭП/3(У) - динамометры универсальные (и растяжение и сжатие).
Модели динамометров отличаются типом используемых датчиков и типом индикаторов и рассчитаны на измерение силы от 100Н до 5000кН, в зависимости от модели.
Динамометры ДЭП/3 применяются на предприятиях различных отраслей промышленности для измерений силы, при периодической поверке испытательных машин и стендов, при калибровке и поверке в качестве эталонных средств измерений силы 2-го разряда по ГОСТ Р 8.663-2009 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы».
Класс точности по ISO 376 Пределы относительной допускаемой погрешности, % Разряд соответствия по ГОСТ Р 8.663-2009 00 +0,06
20,5 +0,12 1 +0,24 2 +0,45 Описание динамометра сжатия электронного переносного ДЭП/3(С):
Электронный динамометр ДЭП/3 представляет собой устройство на основе датчика силы для измерения усилий, воздействующих на различные элементы механических конструкций в процессе их испытаний, монтажа и эксплуатации. Датчик силы включается в разрыв силовой схемы. Также датчики силы могут быть использованы как измерительный элемент любого вида весов, динамометрических схем и других устройств.
.jpg)
Рис. 1. Применяемые тензодатчики
Особенности динамометра сжатия электронного переносного ДЭП/3(С):
- Автоматическая фиксация пикового значения приложенной нагрузки;
- ЖК индикатор с фоновой подсветкой;
- В комплект терминала R320 входит программа View300, позволяющая считывать данные, получать графическое изображение измерительного процесса в режиме реального времени, сохранять информацию и осуществлять управление прибором вторичного типа;
- Интерфейс RS-232;
- Питание – 4 батарейки АА и сетевой адаптер.
Маркировка динамометра сжатия электронного переносного ДЭП/3(С):
Динамометры серии ДЭП/3 имеют обозначение ДЭП/3-ТД-НВ-К, где:
ДЭП/3 - динамометр электронный переносной с типом электронного блока №3 - R320;
Т - обозначение варианта исполнения упругого элемента (1; 2; 3; 4; 5; 6);
Д - датчик;
Н - наибольший предел измерения (НПИ), кН;
В - вид измеряемой силы (Р-растяжение, С-сжатие, У-универсальный (и растяжение и сжатие));
К - класс точности по ISO376 (00; 0,5; 1; 2). -
-
Технические характеристики динамометра сжатия электронного переносного ДЭП/3(С):
Динамометры сжатия 1 класса по ISO376 (0,24%) Модель Наибольший предел измерения, кN Дискретность отсчетного устройства, кN ДЭП/3-1Д-0,1С-1 0,1 0,00001 ДЭП/3-1Д-0,3С-1 0,3 0,00002 ДЭП/3-1Д-0,5С-1 0,5 0,00005 ДЭП/3-1Д-1С-1 1 0,0001 ДЭП/3-1Д-2С-1 2 0,0002 ДЭП/3-1Д-5С-1 5 0,0005 ДЭП/3-2Д-5С-1 5 0,0005 ДЭП/3-1Д-10С-1 10 0,001 ДЭП/3-2Д-10С-1 10 0,001 ДЭП/3-1Д-20С-1 20 0,002 ДЭП/3-2Д-20С-1 20 0,002 ДЭП/3-1Д-50С-1 50 0,005 ДЭП/3-2Д-50С-1 50 0,005 ДЭП/3-1Д-100С-1 100 0,01 ДЭП/3-2Д-100С-1 100 0,01 ДЭП/3-2Д-200С-1 200 0,02 ДЭП/3-2Д-500С-1 500 0,05 ДЭП/3-2Д-1000С-1 1000 0,1 ДЭП/3-3Д-1000С-1 1000 0,1 ДЭП/3-2Д-2000С-1 2000 0,2 ДЭП/3-3Д-2000С-1 2000 0,2 Динамометры сжатия 2 класса по ISO376 (0.45%) Модель Наибольший предел измерения, кN Дискретность отсчетного устройства, кN ДЭП/3-1Д-0,1С-2 0,1 0,00002 ДЭП/3-1Д-0,3С-2 0,3 0,00005 ДЭП/3-1Д-0,5С-2 0,5 0,0001 ДЭП/3-1Д-1С-2 1 0,0002 ДЭП/3-1Д-2С-2 2 0,0002 ДЭП/3-1Д-5С-2 5 0,001 ДЭП/3-2Д-5С-2 5 0,001 ДЭП/3-1Д-10С-2 10 0,002 ДЭП/3-2Д-10С-2 10 0,002 ДЭП/3-1Д-20С-2 20 0,002 ДЭП/3-2Д-20С-2 20 0,002 ДЭП/3-1Д-50С-2 50 0,01 ДЭП/3-2Д-50С-2 50 0,01 ДЭП/3-1Д-100С-2 100 0,02 ДЭП/3-2Д-100С-2 100 0,02 ДЭП/3-2Д-200С-2 200 0,02 ДЭП/3-2Д-500С-2 500 0,1 ДЭП/3-2Д-1000С-2 1000 0,2 ДЭП/3-2Д-2000С-2 2000 0,5 ДЭП/3-3Д-2000С-2 2000 0,5 ДЭП/3-2Д-3000С-2 3000 0,5 ДЭП/3-3Д-3000С-2 3000 0,5 ДЭП/3-2Д-5000С-2 5000 1,0 ДЭП/3-3Д-5000С-2 5000 1,0 Общие характеристики динамометра сжатия электронного переносного ДЭП/3(С):
Параметр Значение Питание динамометров осуществляется:
- от аккумуляторной батареи напряжением, В
От сети переменного тока:
- напряжение, В
- частота, Гц
- потребляемая мощность, Вт, не более
6
от 187 до 242
от 49 до 51
20Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность, %
от + 15 до + 25
от 45 до 80Средний срок службы, лет 10 Вероятность безотказной работы за 1000 часов 0,9 Габаритные размеры электронного блока (ДхШхВ), мм, не более 170х80х100 Масса электронного блока, кг, не более 1,5 Максимальные габаритные размеры и масса упругого элемента с силовводящими элементами в зависимости от наибольшего предела измерений:
Наибольший предел измерений динамометра, кН Масса, кг, не более Габаритные размеры (ДхШхВ), мм, не более от 0,1 до 0,3 включительно 2 110х110х180 свыше 0,3 до 10 включительно 3 120х120х200 свыше10 до 50 включительно 5 150х150х240 свыше 50 до 200 включительно 25 180х180х500 свыше 200 до 1000 включительно 90 320х320х650 свыше 1000 до 2000 включительно 125 360х360х970 свыше 2000 до 3000 включительно 180 490х490х1100 свыше 3000 до 5000 включительно 300 580х580х1350 -
Комплект поставки ДЭП/3(С)
№ Наименование Количество 1 Индикатор R320 1 2 Тензодатчик соответствующего типа 1 3 Силовводящие элементы датчика (Тип 1, Тип 2, Тип 3) 1 4 Сетевой адаптер 1 5 Диск с ПО 1 6 Кабель для подключения к ПК 1 7 Руководство по эксплуатации (паспорт) 1 8 Методика поверки 1 9 Свидетельство о проведении Государственной поверки с протоколом испытаний 1 Дополнительная комплектация ДЭП/3(С):
(Поставляется за отдельную плату)
№ Наименование 1 Кейс для хранения и переноски 2 Удлинение кабеля до 50 метров -
Модификации ДЭП/3(С)
Подберите модификацию по параметрам
Тип тензодатчикаКласс точности / пределы относительной допускаемой погрешности, %Наибольший предел измерения, кН-
ДЭП/3-1Д-0,1С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №1, 0,1 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-0,1С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-0,1С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №1, 0,1 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-0,1С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-0,3С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №1, 0,3 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-0,3С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-0,3С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №1, 0,3 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-0,3С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-0,5С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №1, 0,5 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-0,5С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-0,5С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №1, 0,5 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-0,5С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-100С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №1, 100 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-100С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-100С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №1, 100 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-100С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-10С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №1, 10 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-10С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-10С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №1, 10 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-10С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-1С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №1, 1 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-1С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-1С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №1, 1 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-1С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-20С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №1, 20 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-20С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-20С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №1, 20 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-20С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-2С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №1, 2 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-2С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-2С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №1, 2 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-2С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-50С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №1, 50 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-50С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-50С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №1, 50 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-50С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-5С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №1, 5 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-5С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-1Д-5С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №1, 5 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-1Д-5С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-1000С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №2, 1000 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-1000С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-1000С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №2, 1000 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-1000С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-100С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №2, 100 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-100С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-100С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №2, 100 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-100С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-10С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №2, 10 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-10С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-10С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №2, 10 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-10С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-2000С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №2, 2000 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-2000С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-2000С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №2, 2000 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-2000С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-200С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №2, 200 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-200С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-200С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №2, 200 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-200С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-20С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №2, 20 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-20С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-20С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №2, 20 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-20С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-3000С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №2, 3000 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-3000С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-5000С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №2, 5000 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-5000С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-500С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №2, 500 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-500С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-500С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №2, 500 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-500С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-50С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №2, 50 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-50С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-50С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №2, 50 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-50С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-5С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №2, 5 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-5С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-2Д-5С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №2, 5 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-2Д-5С-2Подобрать аналогДобавить к сравнению -
ДЭП/3-3Д-1000С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №3, 1000 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-3Д-1000С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-3Д-2000С-1, динамометр сжатия электронный переносной (1 кл., тип датчика №3, 2000 кН на сжатие)
Временно недоступен к заказу
Замена: ДЭП/6-3Д-2000С-1Подобрать аналогДобавить к сравнению -
ДЭП/3-3Д-2000С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №3, 2000 кН на сжатие)
Временно недоступен к заказу
Подобрать аналогДобавить к сравнению -
ДЭП/3-3Д-3000С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №3, 3000 кН на сжатие)
Временно недоступен к заказу
Подобрать аналогДобавить к сравнению -
ДЭП/3-3Д-5000С-2, динамометр сжатия электронный переносной (2 кл., тип датчика №3, 5000 кН на сжатие)
Временно недоступен к заказу
Подобрать аналогДобавить к сравнению
-
Рекомендуемые замены ДЭП/3(С)
-
ДЭП/6(С), динамометр сжатия электронный переносной с индикатором WI-19
55 230 — 1 234 800 ₽
Выбрать исполнение Добавить к сравнению45 вариантов исполнения
-
