ИНТК5, ИНТК 5

Динамометры

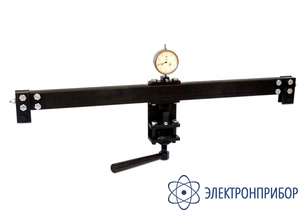

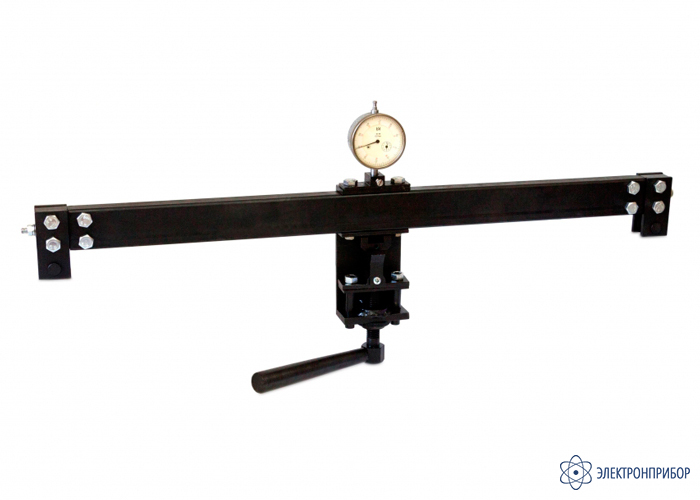

ИНТК-5 — измеритель натяжения тросов и кабелей

Код товара: 74648

    • Гарантия

      12 месяцев

    • Артикул

      06723

    Назначение измерителя натяжения тросов и кабелей ИНТК-5:

    Измеритель натяжения тросов и кабелей ИНТК-5 предназначен для измерения и контроля величины усилия натяжения провода или троса при монтаже и эксплуатации ЛЭП, а также усилий в: оттяжках опор ВЛ поперечных связях, ригелях, анкерных конструкциях без разрыва силовой схемы.

    Применение возможно для измерения и контроля натяжения металлических тросов различных мостовых конструкций, буровых вышек, башен и труб.

    Правила эксплуатации измерителя натяжения тросов и кабелей ИНТК-5:

    1. Ввинтить рукоятку в соответствующее отверстие шестигранной части винта.
    2. Проверить вращением рукоятки плавность хода винта.
    3. Проверить величину хода винта, которая должна быть не менее 30 мм.
    4. Убедиться в свободном вращении шкивов.
    5. Вставить индикатор перемещений в соответствующее отверстие на кронштейне, при этом проследить, что ножка индикатора упирается в стержень и остается возможность ее перемещения от оси не менее 1 мм.
    6. Зафиксировать индикатор в этом положении винтом фиксации.
    7. Убедиться в том, что ножка индикатора соприкасается с поверхностью стержня. В противном случае отрегулировать положение индикатора, ослабляя винт его крепления.
    8. Вращением рукоятки упор отводится максимально вверх.
    9. Устройство подводится к тросу, щиток поворачивается так, чтобы не мешать тросу попасть в желобки шкивов, затем возвращается в исходное положение.
    10. Обратным вращением рукоятки упор приближают к тросу до соприкосновения. В момент соприкосновения упора с тросом (определяется началом движения стрелки индикатора) вращение рукоятки прекратить.
    11. Шкалу индикатора выставить на ноль.
    12. Красную метку кольца вращением этого кольца выставить в одну вертикальную плоскость с рукояткой.
    13. Выполнить натяжение троса поворотом рукоятки на строго целое число оборотов, ориентируясь на метку кольца.

    С целью недопущения перегрузки устройства при вращении рукоятки необходимо следить за стрелкой индикатора и не допускать ее движение в область ограниченную красной меткой на шкале индикатора.

  • Технические характеристики измерителя натяжения тросов и кабелей ИНТК-5:

    Параметр Значение
    Измеряемое усилие, кг 0 ÷ 10000
    Погрешность измерения, не более ±2%
    Диаметр измеряемого троса, мм 8,0 ÷ 30
    База измерения, мм 630
    Индикация    стрелочная
    Габариты, мм 680×300×50
    Вес устройства, кг 3,5

  • Комплект поставки ИНТК-5

    № Наименование Количество
    1 Блок натяжения 1
    2 Рукоятка 1
    3 Индикатор перемещений 1
    4 Паспорт 1
