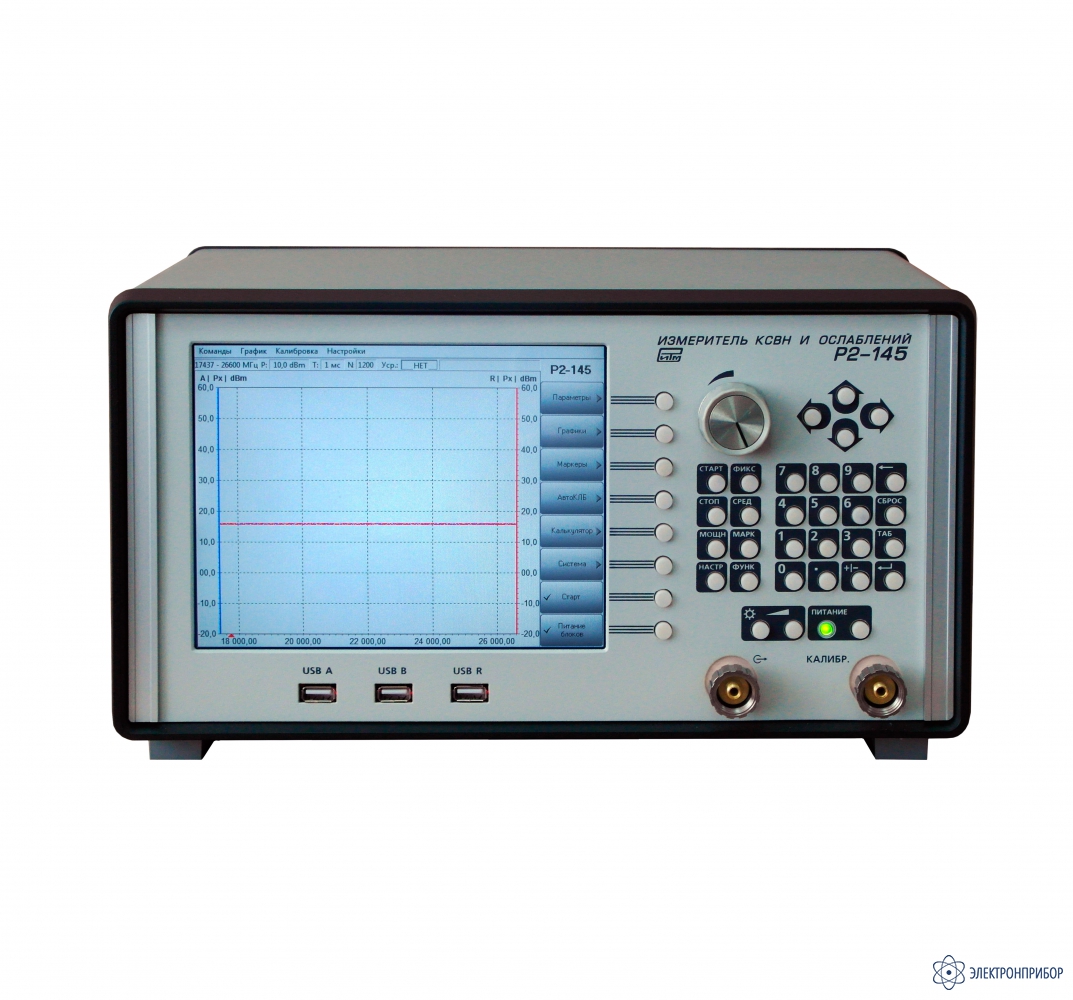

Р2-145 — измеритель КСВН и ослаблений

Код товара: 52432
  • 70224-18

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      70224-18 до 24.01.2023

    • Единый реестр РРП

      РЭ-1978/20

    • Реестр промышленной продукции РФ

      1871\5\2020

    Сертификаты

    Назначение измерителя КСВН и ослаблений Р2-145:

    Предназначен для измерения скалярных параметров СВЧ четырехполюсников в диапазоне 0,1 – 26,5 ГГц для жестких условий эксплуатации (ГОСТ РВ 20.39.304) с пределами рабочих температур от 0ºС до 40ºС и представляет собой автоматизированную измерительную систему, состоящую из блока обработки информации (IBM совместимый компьютер с диагональю индикатора 11"), блока питания с аккумуляторным резервированием, синтезатора частот, блока сопряжения и внешних СВЧ узлов.

    Измеритель Р2-145 незаменим при измерении параметров узкополосных фильтров и иных СВЧ устройств, где высокая точность отсчета частоты и предельный динамический диапазон измерения играют решающую роль.

  • Технические характеристики измерителя КСВН и ослаблений Р2-145:

    Параметр Значение
    Измерительный СВЧ тракт коаксиальный 3,5/1,52 мм
    В качестве дополнительных опций возможна поставка узлов для проведения измерений в волноводных трактах сечения 72х34; 58х25; 48х24; 40х20; 35х15; 28,5х12,6; 23х10; 17х8; 16х8; 11х5,5 и коаксиальных трактах 7/3,04; 16/7; 16/4,6
    Диапазон частот 0,1 – 26,5 ГГц
    Высокая точность установки и поддержания частоты ± 0,3•10–7•Fx за год, где Fx - установленная частота
    Высокая точность установки и поддержания частоты ± 0,3•10–7•Fx за год, где Fx - установленная частота
    Погрешность измерения ослаблений ± (0,3 + 0,015А) дБ, где А – измеренное значение ослабления в дБ
    Диапазон регулировки стабилизированной мощности синтезатора от 0,1 до 10 мВт
    Диапазон измерения КСВН от 1,03 до 5,0
    Погрешность измерения КСВН в диапазоне частот - 0,01-10 ГГц:±3К % для 1,03< КСВН< 2 и ± 5К % для 2≤КСВН≤5;- 10-26,5 ГГц: ± (3К±1) % для 1,03 < КСВН < 2 и ± (5К±1)% для 2 ≤ КСВН≤ 5
    Габаритные размеры прибора 365х275х195 мм
    Автоматическая калибровка линейности детекторной головки и датчика КСВН встроенным калибратором Есть
    Скоростной USB интерфейс управляет системой в ОС Windows Есть

  • Комплект поставки Р2-145

    № Наименование Количество
    1 Измеритель КСВН и ослаблений Р2-145 1
