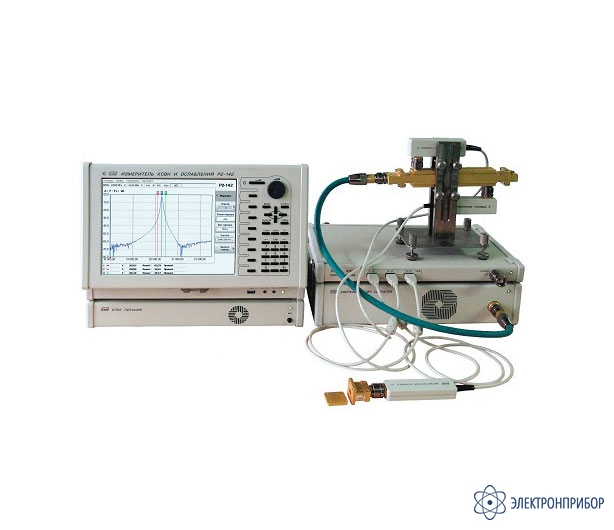

Р2-142 — измеритель КСВН и ослаблений
Код товара: 52430-
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
52711-13 до 26.01.2023
-
Единый реестр РРП
РЭ-1975/20
-
Реестр промышленной продукции РФ
1871\2\2020
Сертификаты
Назначение измерителя КСВН и ослаблений Р2-142:
Предназначен для измерения скалярных параметров СВЧ четырехполюсников в диапазоне 17.44 ÷ 37.5 ГГц. Представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера (IBM совместимого, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, синтезатора частоты, измерительного модуля и внешних СВЧ узлов.
Предлагаемый к поставке товар по своему качеству, техническим характеристикам, в том числе тактико-техническим характеристикам, безопасности, функциональным характеристикам (потребительским свойствам) и иным требованиям, предъявляемым Заказчиком к Товару, соответствует требованиям государственного контракта (Приложение №1 к документации об открытом аукционе в электронной форме), нормативно-технической документации на Товар, ГОСТ, ТУ .
Предлагаемый к поставке товар новый, не восстановленный и не собранный из восстановленных компонентов, ранее не эксплуатируемый, соответствует требованиям безопасности, не имеет повреждений (дефектов), соответствует по качеству и комплектности нормативной и технической документации, в соответствии с которой он изготовлен. Предлагаемый к поставке товар работоспособный и обеспечивает предусмотренную производителем функциональность.
Прибор внесен в Государственный реестр средств измерений (СИ), имеет действующий сертификат об утверждении типа СИ и поставляется с действующим свидетельством о поверке.
-
-
Технические характеристики измерителя КСВН и ослаблений Р2-142:
Параметр Значение Панорамное измерение шумов в диапазоне частот 17,44 ÷ 37,5 ГГц: в волноводных измерительных СВЧ трактах 11х5,5 мм и 7,2х3,4 мм Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств в диапазоне значений от 0 до 30 дБ с погрешностью не хуже ± 0,11 дБ Измерение коэффициентов передачи СВЧ устройств в диапазоне 0 ÷ 60 дБ ± 0.2 дБ и 0 ÷ 40 дБ ± 0.14 дБ Максимальная мощность тестового сигнала 4 мВт Прямое измерение мощности СВЧ сигнала от +16 дБ/мВт до –60 дБ/мВт с индикацией результата в мВт или дБм Погрешность измерения КСВн от 1,05 до 5,0 ± 4 К% Точность установки и поддержания частоты 0.3 * 10-7 * Fx за год и менее 0,5 * 10-8 за сутки от установленной частоты (Fx – установленная частота) Многоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания Есть Скоростной USB интерфейс управляет системой в ОС Windows 7 Есть Индустриальный блок обработки информации с диагональю 11 дюймов; аккумуляторы резервного питания, позволяющие предотвратить нештатное отключение измерительного комплекса По прочности к воздействию механических факторов соответствует ГОСТ РВ 20.39.304 группа 1,3 По прочности к воздействию климатических факторов соответствует ГОСТ РВ 20.39.304 (группа 1,1) с пределами рабочих температур от 0ºС до 40ºС, относительной влажности 90% (при 30ºС).
Диапазон предельных температур от минус 50ºС до 50ºС. Диапазон предельных температур для блока обработки информации, включая предельные температуры при хранении и транспортировании, от минус 40ºС до 50ºС
-
Комплект поставки Р2-142
№ Наименование Количество 1 Блок управления и обработки информации; блок питания 1 2 Блок сопряжения 1 3 Синтезатор частот 1 4 Рефлектометр волноводный измерительный 11,0 х 5,5 мм 1 5 рефлектометр волноводный измерительный 7,2 х 3,4 мм 1 6 Детекторная головка угловая 2 7 Детекторная головка прямая 1 8 Набор СВЧ узлов 11,0 x 5,5 мм 1 9 Набор СВЧ узлов 7,2 x 3,4 мм 1 10 Комплект эксплуатационно-технической документации 1
