Р2-132, Р2 132, Р2132

Анализаторы цепей, измерители КСВН и комплексного коэффициента передачи и отражения

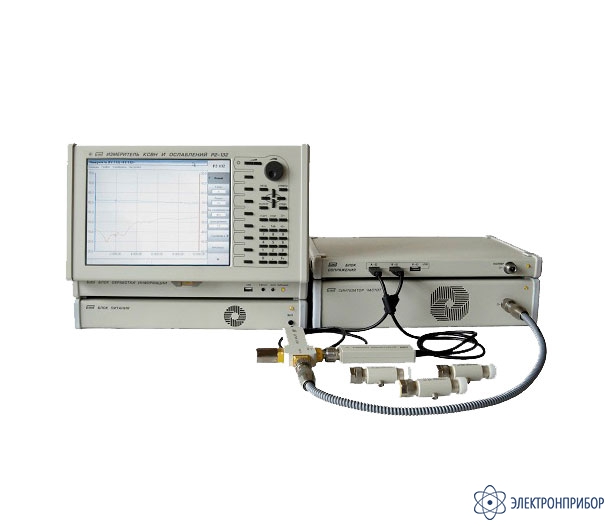

Р2-132 — измеритель КСВН и ослаблений

Код товара: 52424
  • 32197-06

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      32197-06 до 06.05.2021

    • Единый реестр РРП

      РЭ-1977/20

    • Реестр промышленной продукции РФ

      1871\4\2020

    Сертификаты

    Назначение измерителя КСВН и ослаблений Р2-132:

    Предназначен для измерения скалярных параметров СВЧ четырехполюсников в диапазоне 0.01 ÷ 8.3 ГГц. Представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера (IBM совместимого, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, синтезатора частоты, измерительного модуля и внешних СВЧ узлов.

    Предлагаемый к поставке товар по своему качеству, техническим характеристикам, в том числе тактико-техническим характеристикам, безопасности, функциональным характеристикам (потребительским свойствам) и иным требованиям, предъявляемым Заказчиком к Товару, соответствует требованиям государственного контракта (Приложение №1 к документации об открытом аукционе в электронной форме), нормативно-технической документации на Товар, ГОСТ, ТУ .

    Предлагаемый к поставке товар новый, не восстановленный и не собранный из восстановленных компонентов, ранее не эксплуатируемый, соответствует требованиям безопасности, не имеет повреждений (дефектов), соответствует по качеству и комплектности нормативной и технической документации, в соответствии с которой он изготовлен. Предлагаемый к поставке товар работоспособный и обеспечивает предусмотренную производителем функциональность.

    Прибор внесен в Государственный реестр средств измерений (СИ), имеет действующий сертификат об утверждении типа СИ и поставляется с действующим свидетельством о поверке.

  • Технические характеристики измерителя КСВН и ослаблений Р2-132:

    Параметр Значение
    Диапазон частот 0.01 ÷ 8.3 ГГц
    Вч тракт коаксикал 7/3,04
    Динамический диапазон измеряемых ослаблений более -50 дБ, погрешность измерения ослаблений в диапазоне частот 0,01 – 2 ГГц : ±(0,25+0,015|Ах|);
    в диапазоне частот 2 – 8,3 ГГц : ±(0,45+0,015|Ах|), где |Аx| - измеряемое ослабление в дБ.
    Диапазон регулировки стабилизированной мощности синтезатора частот от 1 мВт до 10 мВт
    Прямое измерение мощности СВЧ сигнала с индикацией результата в мВт или дБм
    Погрешность измерения КСВн в диапазоне частот 0,01 ÷ 2 ГГц: ±3 К % для 1,05 < Кстu < 2,0 и ±5 К %, для 2 < Кстu < 5;
    в диапазоне частот 2 ÷ 8,3 ГГц: ±(3К+1) % для 1,05 < Кстu < 2,0 и ±(5К+1) % для 2,0 < Кстu < 5,0
    Автоматическая калибровка детекторных головок Есть
    Точность установки и поддержания частоты 0.3 * 10-7 * Fx за год и менее 0,5 * 10-8 за сутки от установленной частоты (Fx – установленная частота).
    Скоростной USB интерфейс управляет системой в ОС Windows 7 Есть
    Индустриальный блок обработки информации с диагональю 11 дюймов; аккумуляторы резервного питания, позволяющие предотвратить нештатное отключение измерительного комплекса
    По прочности к воздействию механических факторов соответствует ГОСТ РВ 20.39.304 группа 1,3
    По прочности к воздействию климатических факторов соответствует ГОСТ РВ 20.39.304 (группа 1,1) с пределами рабочих температур от 0ºС до 40ºС, относительной влажности 90% (при 30ºС). Диапазон предельных температур от минус 50ºС до 50ºС. Диапазон предельных температур для блока обработки информации, включая предельные температуры при хранении и транспортировании, от минус 40ºС до 50ºС

  • Комплект поставки Р2-132

    № Наименование Количество
    1 ПЭВМ управляющая (IBM совместимая) 1
    2 Блок питания 1
    3 Синтезатор частот от 0,01 до 8,3 ГГц 1
    4 Блок сопряжения 1
    5 Детекторная головка 1
    6 Датчик КСВН 1
    7 Одиночный комплект ЗИП 1
    8 Комплект эксплуатационной документации 1
    9 Комплект программного обеспечения (CD-диск) 2
