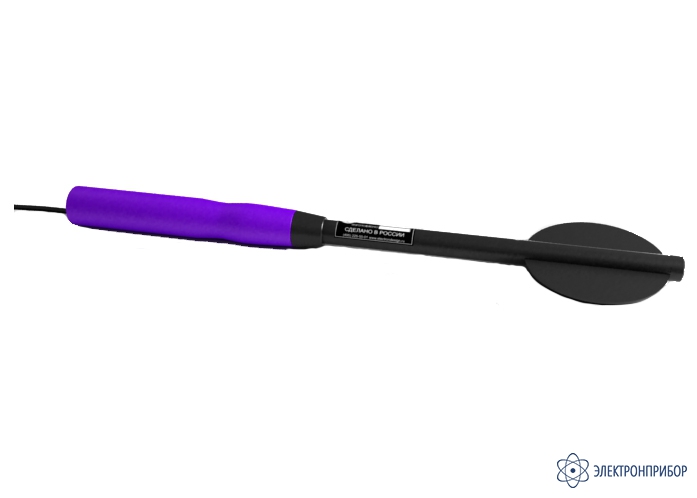

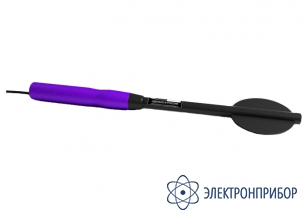

П3-80-ЕН500 — цифровой измерительный преобразователь переменных электрических и магнитных полей

Код товара: 70749

    Назначение цифрового измерительного преобразователя переменных электрических и магнитных полей П3-80-ЕН500:

    Преобразователь П3-80-ЕН500 измеряет среднеквадратичные значения напряженности переменного электрического и магнитного поля в различных нормируемых полосах частот, в том числе в полосах промчастоты 50 Гц и ее гармоник, в полосах 5-2000 Гц, 10-30 кГц, 2-4000 кГц, 30-300 Гц, 300-3000 Гц, 3-30 кГц, 30-300 кГц.

    Измеренные значения передаются в цифровом виде на выход преобразователей и могут быть представлены на экране индикаторных блоков семейства ЭКОФИЗИКА и ЭКОТЕРМИНАЛ. С помощью адаптеров телеметрии ЭКО-DIN-DOUT и ЭКО-DINx2 результаты измерений цифровых преобразователей могут быть переданы в компьютер.

    При укомплектовании индикаторным блоком ЭКОФИЗИКА-D (входит в состав приборов ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В, ЭКОТЕРМИНАЛ), цифровой преобразователь П3-80-ЕН500 превращается в в один из вариантов исполнения прибора П3-80.

  • Технические характеристики цифрового измерительного преобразователя переменных электрических и магнитных полей П3-80-ЕН500:

    Режим индикации Режим фильтрации Опорная частота Напряженность ЭП Погрешность Напряженность МП Погрешность
    Пределы допускаемой относительной погрешности измерения напряженности электрического и магнитного поля на опорных частотах
    П3-80-Е400
    П3-80-Н400    		 50 Гц узкая полоса 50 Гц 420 мВ/м - 100,0 кВ/м ± 15% 50 мА/м - 1,8 кА/м ± 15%
    РЕЖ:50 Гц 75 Гц 2,0 В/м - 1,5 кВ/м ± 15% 200 мА/м - 100 А/м
    100 мА/м - 100 А/м

    ± 10%
    ± 15%
    5-2000 Гц 50 Гц не нормируется

    0,3-1,0 А/м
    1 А/м - 1,8кА/м

    ± 20%
    ± 15%
    5-2000 Гц 75 Гц 2,0 В/м - 1,5 кВ/м ± 15% 500 мА/м - 100 А/м
    200 мА/м - 100 А/м    		 ± 10%
    ± 15%
    10-30 кГц 20 кГц 100 мВ/м - 0,5 кВ/м ± 10% 5 мА/м - 100 А/м ± 10%
    2-400 кГц 20 кГц 100 мВ/м - 20 В/м ± 15% 10,0 мА/м - 20 А/м ± 10%
    П3-80-Е300
    П3-80-Н300    		 50 Гц узкая полоса 50 Гц 420 мВ/м - 100,0 кВ/м ± 15% 50 мА/м - 1,8 кА/м ± 15%
    30-300 Гц 50 Гц 1 В/м - 100,0 кВ/м ± 15%

    0,3-1,0 А/м
    1 А/м – 1,8 кА/м

    ± 20%
    ± 15%
    300-3000 Гц 500 Гц 2,0 В/м - 1,5 кВ/м ± 10% 100 мА/м - 100 А/м ± 15%
    3-30 кГц 10 кГц 100 мВ/м - 0,5 В/м ± 10% 5 мА/м - 100 А/м ± 15%
    30-300 кГц 100 кГц 200 мВ/м - 20 В/м ± 10% 5,0 мА/м - 20 А/м ± 15%
    Параметр Значение
    Габаритные размеры длина: 500 мм;
    диаметр чувствительного элемента: 110 мм
    Масса не более 250 г
    Интерфейс DIN

  • Комплект поставки П3-80-ЕН500

    № Наименование Количество
    1 Цифровой измерительный преобразователь переменных электрических и магнитных полей П3-80-ЕН500 1
    2 Руководство по эксплуатации  1
    3 Паспорт 1

  • Совместимость с П3-80-ЕН500
