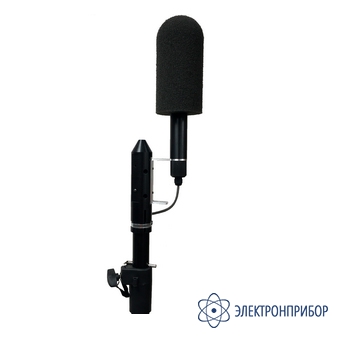

ОКТАФОН-110М — комплект для организации станции мониторинга шума в одной контрольной точке

Код товара: 70798

    Назначение комплекта для организации станции мониторинга шума в одной контрольной точке ОКТАФОН-110М:

    Комплект ОКТАФОН-110М предназначен для создания пунктов контроля шума, обеспечивающих непрерывные долговременные измерения уровней звука и звукового давления, а также передачу данных через интернет на удаленный сервер мониторинга.

    Состав комплекта ОКТАФОН-110М:

    • ОКТАФОН-110А-DIN (от 1 до 3 шт.). Выполнен в корпусе обычного микрофона и обеспечивает измерение уровней звука и уровней звукового давления в октавных и третьоктавных полосах частот по первому классу ГОСТ 17187-2010 (МЭК 61672) и ГОСТ Р 8.714-2010 (МЭК 61260). Количество преобразователей ОКТАФОН-110А-DIN в пункте контроля шума (от 1 до 3) выбирают в зависимости от условий применения и требований надежности. Для наружного мониторинга в течение более 24 ч оптимальным считается одновременное использование трёх преобразователей.
    • Защитное устройство  со встроенным транслятором интерфейса EPS-ETH-04 (от 1 до 3 шт.). Предназначено для защиты цифрового преобразователя (шумомера) ОКТАФОН-110А-DIN от воздействия неблагоприятных внешних условий, для подачи питания на цифровой преобразователь по линии Ethernet от внешнего PoE-инжектора, а также для преобразования интерфейса DIN в интерфейс локальной компьютерной сети Ethernet. Количество устройств EPS-ETH-04 должно соответствовать количеству преобразователей ОКТАФОН-110А-DIN в пункте контроля шума.
    • Коммутационное устройство POW-ETH-05 (1 шт.). Предназначено для подачи питания на цифровые преобразователи ОКТАФОН-110А-DIN (от 1 до 4 одновременно) по линии Ethernet, а также для коммутации этих цифровых преобразователей с сетью интернет либо с внешним компьютером.
    • Программное обеспечение ETH2DIN_UTIL. Используется для настройки трансляторов интерфейса ETH-DIN, которые встроены в защитный корпус EPS-ETH-04. Программное обеспечение устанавливается на внешнем или на индустриальном компьютере, который подключается к компонентам пункта контроля шума через коммутатор Ethernet устройства POW-ETH-05.
    • Удаленный сервер результатов измерений (опция). Удаленный сервер monit.octava.info позволяет хранить результаты измерений, передаваемые через интернет, и предоставлять зарегистрированным абонентам доступ к этим данным.
    • Индикаторный блок Экотерминал (опция). Используется для автономной работы цифрового преобразователя ОКТАФОН-110А-DIN в качестве шумомера, а также для проверки калибровки и работоспособности шумомеров.
    • Индустриальный компьютер (опция). Коммутируется с цифровыми преобразователями ОКТАФОН-110A-DIN через коммутатор Ethernet устройства POW-ETH-05 и обеспечивает автономную работу пункта контроля шума при отсутствии доступа в интернет.
    • Средства обеспечения работоспособности комплекта, предоставляемые конечным пользователем самостоятельно: точка доступа в интернет и (или) в локальную сеть, сеть электропитания 220В AC, коммутационные кабели (витая пара UTP-5e) и места их укладки, технологические отверстия, штанги (штативы) для крепления шумомеров, боксы для оборудования.

  • Технические характеристики комплекта для организации станции мониторинга шума в одной контрольной точке ОКТАФОН-110М:

    Параметр Значение
    Технические характеристики цифрового преобразователя ОКТАФОН-110А-DIN
    Работа в качестве шумомера в режиме ЭКОЗВУК-DIN
    Класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
    Частотные характеристики А, AU, C, Z
    Временные характеристики S, F, I, Пик, Leq, LE
    Диапазон измерений уровней звука (для микрофона 50 мВ/Па, 18 пФ) 39 - 139 дБА
    Работа в качестве анализатора спектра в режиме ЭКОЗВУК-DIN
    Октавные фильтры 31,5 Гц ... 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
    Третьоктавные фильтры 25 Гц ... 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
    Линейный диапазон не менее 100 дБ
    Работа в качестве узкополосного анализатора в режиме Микровольтметр-DIN
    Ширина селективной полосы BW (по уровню -3 дБ) выбирается вручную из набора:
    1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц
    Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц
    Автоматическая подстройка центральной частоты фильтра в пределах ±BW/2 Гц
    Пределы погрешности определения среднеквадратичного значения не более 1,5% (в диапазоне 50 Гц – 45000 Гц);
    в диапазоне 30 Гц – 50 Гц -  не более 5%
    Параметры БПФ
    Количество точек в окне анализа 1024
    Объем выборки (в зависимости от диапазона анализа) от 375 до 96000
    Количество усреднений (в зависимости от диапазона анализа) от 1 до 256
    Количество линий БПФ, выводимых на индикатор 200
    Величина перекрытия окон БПФ 87%
    Диапазон ZOOM от 4 до 32
    Усреднение линейное, линейное с накоплением
    Временное окно модифицированное Flap-Top (ISO 18431)
    Габаритные размеры 140 х 16 х 16 мм
    Интерфейс DIN

  • Комплект поставки ОКТАФОН-110М

    № Наименование Количество
    1 Цифровой акустический преобразователь в комплекте с микрофоном (50 мВ/Па) ОКТАФОН-110А-DIN 3
    2 Комплект погодозащищенный для цифрового преобразователя ОКТАФОН-110А-DIN с выходом ETHERNET (зашитный кожух, преобразователь интерфейса) EPS-ETH-04 3
    3 Ветрозащита для всепогодных микрофонов WS009-F 6
    4 Блок PoE-инжекторов POW-ETH-05 для подключения в сеть до 4 цифровых преобразователей DIN-ETHERNET 1
    5 Акустический калибратор АК-1000 1
    6 Портативный измерительно-индикаторный блок Экотерминал 1
    7 Абонентское обслуживание по хранению и предоставлению доступа к данным измерения в сети интернет 1
