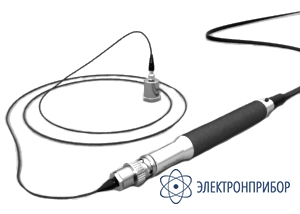

ОКТАФОН-110В-DIN — цифровой виброметрический преобразователь
Код товара: 70768-
Назначение цифрового виброметрического преобразователя ОКТАФОН-110В-DIN:
Цифровой преобразователь ОКТАФОН-110В-DIN – это специализированный виброметр, который позволяет проводить измерения вибраций различных конструкций в слышимом диапазоне частот.
Измеренные значения передаются в цифровом виде на выход преобразователей и могут быть представлены на экране индикаторных блоков семейства ЭКОФИЗИКА и ЭКОТЕРМИНАЛ. С помощью адаптеров телеметрии ЭКО-DIN-DOUT и ЭКО-DINx2 результаты измерений цифровых преобразователей могут быть переданы в компьютер.
При укомплектовании индикаторным блоком ЭКОФИЗИКА-D (входит в состав приборов ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В, ЭКОТЕРМИНАЛ), цифровой преобразователь ОКТАФОН-110А-DIN превращается в шумомер-анализатор спектра ОКТАФОН-110.
-
-
Технические характеристики цифрового виброметрического преобразователя ОКТАФОН-110В-DIN:
Параметр Значение Технические характеристики в качестве виброметра в режиме ЭКОЗВУК-DIN Частотные характеристики А, AU, C, Z Временные характеристики S, F, I, Пик, Leq, LE Диапазон измерений уровней виброускорения (для вибропреобразователя 1 пКл/мс-2) 75 - 165 дБ отн. 1 мкм/с2 Технические характеристики в качестве анализатора спектра в режиме ЭКОЗВУК-DIN Октавные фильтры 31,5 Гц ... 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260) Третьоктавные фильтры 25 Гц ... 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260) Линейный диапазон не менее 89 дБ Технические характеристики в качестве узкополосного унализатора в режиме Микровольтметр-DIN Ширина селективной полосы BW (по уровню -3 дБ) выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц Автоматическая подстройка центральной частоты фильтра в пределах ±BW/2 Гц Пределы погрешности определения среднеквадратичного значения не более 2% (в диапазонах 250 Гц – 8000 Гц и 8 кГц - 44 кГц);
в диапазоне 5 Гц – 250 Гц - не более 5%Параметры БПФ Количество точек в окне анализа 1024 Объем выборки (в зависимости от диапазона анализа) от 375 до 96000 Количество усреднений (в зависимости от диапазона анализа) от 1 до 256 Количество линий БПФ, выводимых на индикатор 200 Величина перекрытия окон БПФ 87% Диапазон ZOOM от 4 до 32 Усреднение линейное, линейное с накоплением Временное окно модифицированное Flap-Top (ISO 18431) Габариты (без вибропреобразователя) 148 х 16 х 16 мм -
Комплект поставки ОКТАФОН-110В-DIN
№ Наименование Количество 1 Цифровой виброметрический преобразователь ОКТАФОН-110В-DIN 1 2 Руководство по эксплуатации 1 3 Паспорт 1 -
Совместимость с ОКТАФОН-110В-DIN
