УПКП-130 — устройство прокола кабеля пиротехническое 220 кВ
Код товара: 43531-
-
Гарантия
12 месяцев
-
Артикул
02029
Сертификаты
Назначение устройства прокола кабеля пиротехнического 220 кВ УПКП-130:
Использование в энергетической промышленности высоковольтных кабелей большого диаметра (50-130 мм) породило необходимость в их обслуживании и ремонте. И соответственно, возникла потребность в устройстве, которое с абсолютной точностью определяло бы отсутствие напряжение на электрическом кабеле, находящемся под напряжением до 220 кВ. Проведение подобных подготовительных работ призвано исключить возможность поражения рабочего персонала электрическим током и возникновение аварий на линиях электропередач.
Устройство прокола кабеля пиротехническое УПКП-130 как раз используется для индикации отсутствия напряжения на обследуемом кабеле перед началом проведения ремонтных работ. Отсутствие напряжения определяется путем прокола кабеля по диаметру и замыкания жилы на землю. Причем, конструкция устройства УПКП-130 позволяет осуществлять пробой любого кабеля, независимо от его пространственного положения (коллектор, туннель, траншея, кабельный канал, подвальное помещение и другое). Доступ к электрическому кабелю может быть минимальным, главное чтобы расстояние между самими кабельными линиями было не менее 30 мм, а расстояние между их осями - не менее 300 мм.
Особенности работы устройства прокола кабеля пиротехнического 220 кВ УПКП-130:
Принцип действия устройства УПКП-130 заключается в использовании энергии пороховых газов. Истоником такой энергии выступают широко распространенные монтажные патроны МПУ-3. Сам выстрел производится при помощи дистанционного радиуправляемого устройства (или, пульта), которое оснащено приспособлением для срабатывания самого УПКП-130.
После выстрела необходимо извлечь пробойник из кабеля для его последующего использования. Для этой цели в состав УПКП-130 входит экстрактор. Его конструкция настолько проста и надежна, что позволяет быстро и с минимальными усилиями извлечь пробойник.
Устройство УПКП-130 обладает меньшими, по сравнению с аналогами, массой и габаритными размерами, а также повышеным уровнем безопасности и эргономики. УПКП-130 поставляется в небольшом металлическом ящике, удобным при транспортировке и проведении ремонтных работ в полевых условиях.
Возможна одновременная работа нескольких УПКП-130 в непосредственной близости, так как каждое устройство работает на своей частоте диапазона и имеет уникальный идентификационный номер.
-
-
Технические характеристики устройства прокола кабеля пиротехнического 220 кВ УПКП-130:
Параметр Значение Технические характеристики УПКП Минимальный наружный диаметр кабеля, мм 50 Максимальный наружный диаметр кабеля, мм 130 Габариты футляра, мм 650х355х180 Масса, кг 28 Рабочий диапазон температур, °С от -25 до +45 при относительной влажности до 98% Технические характеристики силовой части устройства Габариты, мм 75х200х500 Масса устройства (хомут, плита, ствол, спусковой механизм), кг 6,6 Масса заземления (кабели, штыри), кг 3,2 Масса электронной части (ПУ, БИ, датчик) 0,6 Масса экстрактора 2 Масса ящика с ЗИП, упаковкой, треногой 15 ИТОГО масса 27,4 Технические характеристики устройства дистанционного управления проколом кабеля УДУПК Состав УДУПК пульт управления (ПУ), блок индикации (БИ) Дальность устойчивой двухсторонней радиосвязи между ПУ и БИ в условиях прямой видимости, м, не менее 150 Конструктивное исполнение IP65 (IEC529) Диапазон частот устойчивой радиосвязи при мощности передатчиков не выше, мВт 7 Диапазон частот устойчивой радиосвязи с использованием частотной модуляции, МГц 433 Технические характеристики пульта управления Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии световая, звуковая Питание щелочной гальванический элемент типа «Крона» (6F22) Непрерывное время работы от одного элемента не менее 10 часов Габаритные размеры, мм 140х70х25 Масса с элементом питания, не более, кг 0,2 Технические характеристики блока индикации Состав блока индикации прибор, датчик Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии световая, звуковая Индикация окончания пробоя кабеля на двух гранях корпуса прибора установлены импульсные сверхъяркие (3кд) светодиодные маячки для индикации окончания пробоя кабеля. Угол обзора каждого маячка 120° Рабочие положение: лежачее блок устанавливается на ножки дна корпуса Рабочие положение: вертикальное блок устанавливается на треногу с торца корпуса Питание от трех «пальчиковых» гальванических элемента (АА) Непрерывное время работы от одного комплекта элементов не менее 20 часов (в режиме связи) Габаритные размеры, мм 200х80х80 Масса с элементами питания, кг, не более 0,5 Длина соединительного провода для подключения датчика к прибору БИ, м 2 Габаритные размеры выключателя, мм 70х50х20 Масса, кг, не более 0,05 Технические характеристики экстрактора Габариты (со снятыми рукоятками воротка), мм 75х75х250 Масса устройства, кг, не более 2,5 Величина хода, мм, не менее 90 -

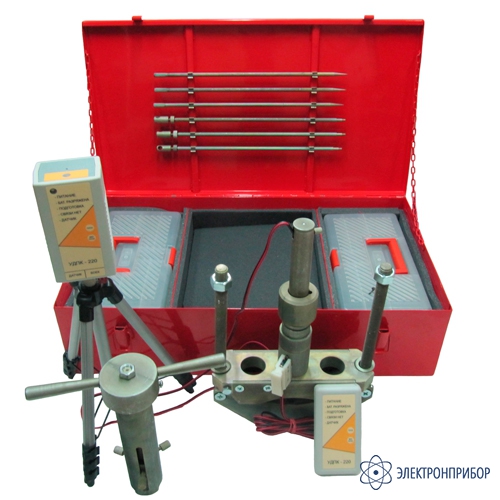

Комплект поставки УПКП-130
№ Наименование Количество 1 Силовая часть устройства УПКП-130 1 2 Устройство дистанционного управления проколом кабеля УДУПК 1 3 Экстрактор 1 4 Штырь заземления 3 5 Извлекатель гильзы 1 6 Провод заземления 1 7 Перемычки провода заземления 3 8 Отвертка РН1 1 9 Ёрш 1 10 Масленка 1 11 Ключ гаечный S=13 1 12 Ключ гаечный S=30 1 13 Запасной пробойник 2 14 Запасной боек 1 15 Футляр 1 16 Паспорт 1 -
