Устройства прокола кабеля

УДПК-70 с ДУ — устройство дистанционного прокола кабеля 220 кВ

Код товара: 50432
    • Гарантия

      12 месяцев

    • Артикул

      04120

    Назначение устройства дистанционного прокола кабеля 220 кВ УДПК-70 с ДУ:

    Устройство дистанционного прокола кабеля УДПК-70 предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле до 220 кВ перед его разрезкой, путем прокола кабеля по диаметру и замыкания жилы на землю, с целью предотвращения возможности поражения персонала электрическим током.

    Устройство УДПК-70 позволяет производить 500 проколов кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях) при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 300 мм.

    Описание устройства дистанционного прокола кабеля 220 кВ УДПК-70 с ДУ:

    Устройство дистанционного прокола кабеля УДПК-70 состоит из силовой части, устройства дистанционного управления и экстрактора.

    Действие устройства УДПК-70 основано на использовании энергии пороховых газов. В качестве источников энергии рекомендуются монтажные патроны типа МПУ-3 (жёлтый) по ТУ 3-1064-78 с энергией порохового заряда не менее 2720 Дж.

    Прокол кабеля осуществляется за один выстрел с применением патронов МПУ-3.

    Управление производится устройством дистанционного управления проколом УДПК-70. Возможна одновременная работа нескольких УДУПК в непосредственной близости, так как каждое устройство работает на своей частоте диапазона и имеет уникальный идентификационный номер.

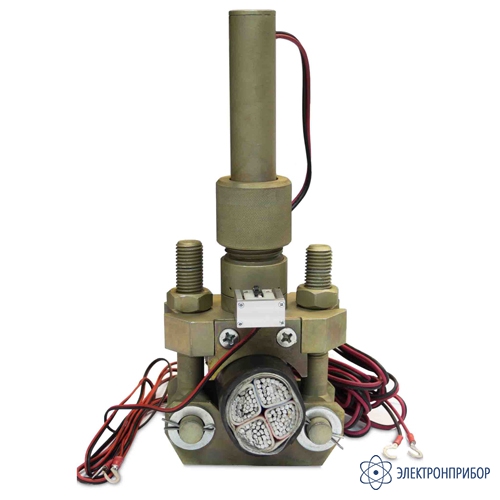

    Для прокола силовая часть устройства надежно закрепляется на кабеле при помощи натяжного механизма.

  • Технические характеристики устройства дистанционного прокола кабеля 220 кВ УДПК-70 с ДУ:

    Параметр Значение
    Технические характеристики УДПК-70
    Минимальный наружный диаметр кабеля, мм 50
    Максимальный наружный диаметр кабеля, мм 70
    Напряжение, кВ 0,4-220
    Тип управления ДУ электронное
    Принцип дистанционного управления радио-управление
    Монтажные патроны типа Д4 цвет красный с энергией порохового заряда, Дж не менее 700
    Монтажные патроны типа МПУ-3 (жёлтый) по ТУ 3-1064-78 с энергией порохового заряда, Дж, не менее 2720
    Габариты футляра, мм 650х355х180
    Масса, кг 25
    Рабочий диапазон температур, °С при относительной влажности до, %   -25 ... +45
    98
    Технические характеристики силовой части устройства
    Габариты, мм 70х140х315
    Масса УДПК (хомут, плита, ствол, спусковой механизм), кг 6
    Масса заземления (кабели, штыри), кг  3,2
    ИТОГО масса силовой  части, кг    9,8
    Технические характеристики устройства дистанционного управления проколом кабеля УДУПК
    Устройство дистанционного управления проколом кабеля УДУПК состоит из пульта управления (ПУ), блока индикации (БИ)
    Дальность устойчивой двухсторонней радиосвязи между ПУ и БИ в условиях прямой видимости, м, не менее   150
    Диапазон частот устойчивой радиосвязи:
    - при мощности передатчиков не выше, мВт
    - с использованием частотной модуляции, МГц

    7
    433
    Конструктивное исполнение имеет защиту  IP65 (IEC529)
    Технические характеристики пульта управления (ПУ)
    Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии световая и звуковая
    Питание щелочной гальванический элемент типа «Крона» (6F22)
    Непрерывное время работы от одного элемента, не менее 10 часов
    Габаритные размеры пульта 140х70х25 мм
    Масса с элементом питания, не более 0,2 кг
    Технические характеристики блока индикации (БИ)
    Состав блока индикации прибор и датчик
    Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии световая и звуковая
    На двух гранях корпуса прибора установлены импульсные сверхъяркие (3кд) светодиодные маячки для индикации окончания пробоя кабеля. Угол обзора каждого маячка 120°
    Прибор БИ имеет два рабочих положения лежачее положение – блок устанавливается на ножки дна корпуса,
    вертикальное положение – на треногу с торца корпуса
    Питание три гальванических элемента АА
    Непрерывное время работы от одного комплекта элементов, не менее 20 часов (в режиме связи)
    Габаритные размеры прибора БИ, мм 200х80х80
    Масса с элементами питания, кг, не более   0,5
    Длина соединительного провода для подключения датчика к прибору БИ, м 2
    Габаритные размеры датчика, мм           24х24х20
    Масса датчика, кг, не более 0,07
    Технические характеристики экстрактора
    Габариты (со снятыми рукоятками воротка), мм    73 х 216
    Масса устройства, кг, не более    2,75
    Величина хода, мм, не менее    90

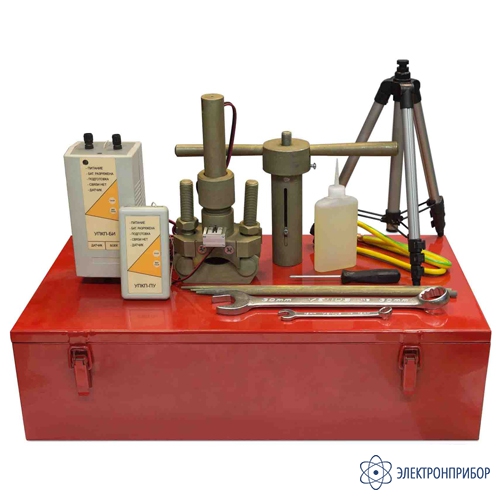

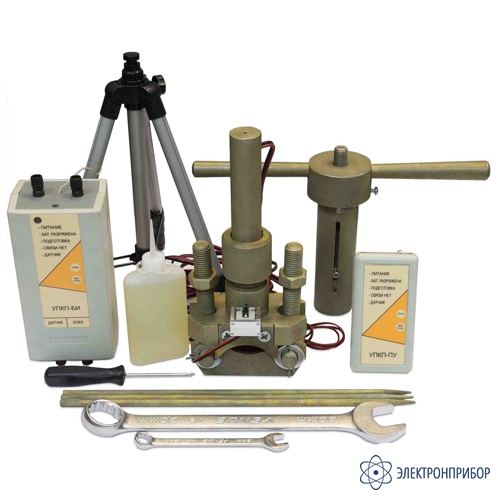

  • Комплект поставки УДПК-70 с ДУ

    Наименование Количество
    1 Силовая часть устройства УДПК 1
    2 Устройство дистанционного управления проколом кабеля УДУПК 1
    3 Штырь заземления 3
    4 Извлекатель гильзы 1
    5 Провод заземления 1
    6 Перемычки провода заземления 3
    7 Отвертка РН1 1
    8 Отвертка РН2 1
    9 Ерш  1
    10 Масленка 1
    11 Ключ гаечный S=13 1
    12 Ключ гаечный S=19 1
    13 Ключ гаечный S=30 1
    14 Комплект запасных частей (пробойник 2 шт., боек 1 шт.) 1
    15 Футляр 1
    16 Паспорт 1

    Дополнительная комплектация УДПК-70 с ДУ:

    (Поставляется за отдельную плату)

    Наименование
    1 Экстрактор
