УДПК — устройство дистанционного прокола кабеля

Код товара: 21250

Описание
Характеристики
Комплектация
Аналоги 1
Показать всё

в наличии
- Гарантия

  1 год
- Артикул

  00399
Назначение устройства дистанционного прокола кабеля УДПК:

Устройство дистанционного прокола кабеля УДПК предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле от (0,4÷35) кВ перед его разрезкой, путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и через кабель заземления (не менее 25 мм²) на землю, с целью предотвращения возможности поражения персонала электрическим током. Устройство позволяет производить не менее 1000 проколов кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и прочее), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 110 мм, с наружным диаметром от 25 до 65 мм включительно и сечением жил до 240 мм² включительно в исполнении кабелей марок АСБ ААБ и их аналогами и до 500 мм² включительно в исполнении кабелей марок АПвПуг и АПвВнг и их аналогами .

Описание устройства дистанционного прокола кабеля УДПК:

Действие устройства УДПК основано на использовании энергии расширяющих пороховых газов. В качестве источников энергии применяются монтажные патроны.

Основным патроном для прокола кабеля является патрон Д4. В особых случаях, когда прокол кабеля не происходит, можно использовать более мощный патрон Д5. При проколе кабеля малых сечений и кабеля без брони, для увеличения ресурса изделия, рекомендуется использовать патрон с меньшей энергией порохового заряда – Д1, Д2, Д3.

Управление устройством производится дистанционно с помощью полимерного троса.

Гарантированное количество выстрелов - 1000, минимальное гарантированное количество резок 600 на 3 пробойника (ножа) при условии соблюдения правил транспортировании, хранения, эксплуатации.

Технические характеристики устройства дистанционного прокола кабеля УДПК:

Параметр	Значение
Наружный диаметр прокалываемых кабелей, мм	25...65
Монтажные патроны Д4 калибра 6,8 мм с энергией порохового заряда, Дж	574÷703
Количество гарантированных проколов, не менее	1000
Габариты устройства, мм	70х138х383
Масса устройства, кг, не более	8
Масса устройства в футляре без штыря заземления, кг, не более	6,9
Габариты футляра, мм	410х150х100

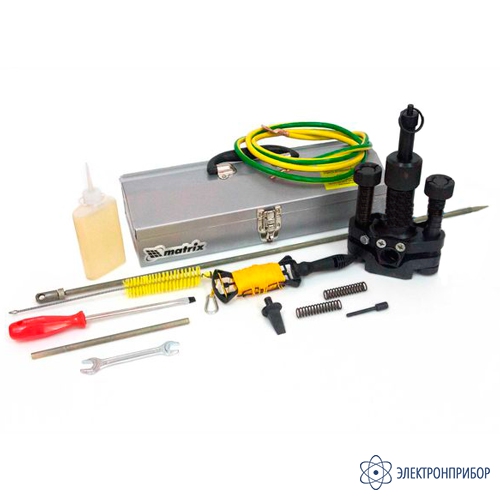

Комплект поставки УДПК

№	Наименование	Количество
1	Устройство дистанционного прокола кабеля УДПК	1
2	Трос (диэлектрический), длина 15 м	1
3	Штырь с гальванической связью	1
4	Извлекатель гильзы	1
5	Провод заземления	1
6	Отвертка 150х8	1
7	Ерш	1
8	Ключ гаечный S=10	1
9	Масленка	1
10	Комплект запасных частей: - пробойник (нож) - пружина - кольцо уплотнительное	1 2 2
11	Футляр	1
12	Паспорт	1
