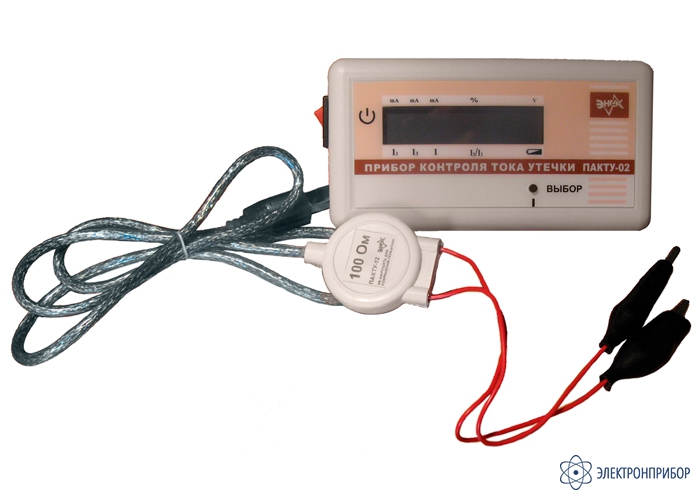

ПАКТУ-02 — прибор автоматического контроля тока утечки (измеритель коэффициента третьей гармоники)

Код товара: 55170

    Назначение прибора автоматического контроля тока утечки (измеритель коэффициента третьей гармоники) ПАКТУ-02:

    Прибор автоматического контроля тока утечки ПАКТУ-02 предназначен для оценки работоспособности ограничителей перенапряжений нелинейных, в которых в качестве нелинейных элементов используются оксидно-цинковые варисторы, а также отдельных оксидно-цинковых варисторов разных типов.  Применяется для периодического контроля элементов защиты от грозовых и коммутационных перенапряжений систем железнодорожной автоматики и телемеханики (ЖАТ) и других систем защиты электрооборудования

    Прибор позволяет измерять:

    • Среднеквадратичное значение напряжения первой гармоники 50 Гц (U1);
    • Среднеквадратичное значение напряжения третьей гармоники 150 Гц (U3);
    • Среднеквадратичное значение напряжения в полосе 50-500 Гц (UΣ);
    • Отношение U3 / U1, выраженное в процентах;
    • Отношение U3 / U1 = К3, К3 – коэффициент третьей гармоники, в %;
      (По коэффициенту третьей гармоники производится оценка активной составляющей тока утечки).
    • Точность измерений ±0,5% на всех режимах;
    • Обеспечивается контроль напряжения внутреннего источника питания;
    • Точность измерений во всех режимах поддерживается в течение длительного периода эксплуатации при периодическом проведении калибровки;
    • Прибор сохраняет свои метрологические характеристики при температуре окружающей среды от -100°C до +400°C.

    Описание прибора автоматического контроля тока утечки (измеритель коэффициента третьей гармоники) ПАКТУ-02:

    Прибор ПАКТУ-02 состоит из измерительного блока и специального входного кабеля К-100.

    В состав входного кабеля К-100 входит разветвитель, содержащий схему защиты, предохраняющую попадание на вход измерительного блока напряжения 220В.

    Оценка величины активной составляющей тока утечки под рабочим напряжением с целью фиксации параметров ОПН при вводе в эксплуатацию и их изменения в течение эксплуатации под воздействием импульсных разрядных токов, а также предотвращения аварийных выходов ОПН из строя выполняется по схеме Рис.1.

    Рис.1. Схема работы прибора автоматического контроля тока утечки ПАКТУ-02

    1, 2 – линия, защищаемая от импульсных перенапряжений;
    3 – устройство защиты от перенапряжений УЗП1-500 или другой варистор;
    4 – соединительный кабель с разветвителем К-100;
    5 – измерительный блок.

  • Комплект поставки ПАКТУ-02

    № Наименование Количество
    1 Прибор автоматического контроля тока утечки (измеритель коэффициента третьей гармоники) ПАКТУ-02 1
