ИТУС-4 — прибор контроля состояния ОПН

Код товара: 85234

Описание
Характеристики
Комплектация
Показать всё

- Гарантия

  1 год
Назначение прибора контроля состояния ОПН ИТУС-4:

Прибор ИТУС-4 обеспечивает мониторинг состояния ОПН под рабочим напряжением. Регистрирует срабатывания, позволяет измерить ток утечки и вычисляет его гармоники. Хранит результаты 5 последних измерений.

Считывание производится по NFC-интерфейсу при помощи смартфона с OC Андроид. Программное обеспечение ИТУС-4 Клиент позволяет производить измерения, сохранять и экспортировать результаты в PDF-файл.

Установленные ИТУС-4, могут быть оснащены дополнительным проводным модулем и подключены к АСУТП подстанции в ходе цифровизации.

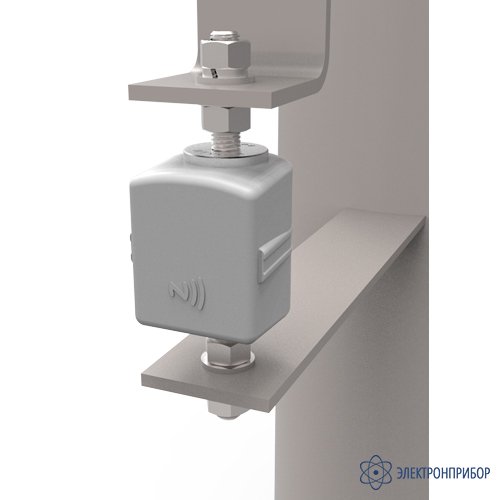

Прибор устанавливается в цепи заземления ограничителя перенапряжения. Предназначен для работы под управлением пульта сбора данных ИТУС-ПСД-1.

Технические характеристики прибора контроля состояния ОПН ИТУС-4:

Параметр	Значение
Амплитуда общего тока утечки (в полосе частот 50…500 Гц)	0,1…10 мА
Пределы допускаемой основной относительной погрешности измерения амплитуды общего тока утечки	не более ±6%
Измерения гармоник	действующие значения 1, 3 и 5-й гармоник тока утечки
Диапазон измерения действующего значения 1-й гармоники тока утечки	0,1…10 мА
Пределы основной относительной погрешности измерения 1-й гармоники тока утечки	не более ±6%
Диапазон измерения действующего значения 3-ей и 5-й гармоник тока утечки	0,01…10 мА
Пределы основной относительной погрешности измерения 3-ей гармоники	не более ±10%
Диапазон измерения температуры	-50…+60 °C
Минимальные регистрируемые импульсы тока через ОПН	импульс амплитудой 1 кА длительностью 8/20 мкс и амплитудой 0,2 кА длительностью 30/60 мкс
Отдельно учитываются импульсы большой амплитуды	более 3 кА длительностью 8/20 мкс
Максимально допустимые импульсы тока через ОПН	прямоугольный импульс длительностью 2000 мкс с амплитудой 2500А и длительностью 4/10 мкс с амплитудой 100 кА
Допустимое количество импульсов максимальной амплитуды	не ограничено
