ISKRA — прибор измерения напряжения срабатывания модулей защиты

Код товара: 20486

    • Гарантия

      1 год

    • Производитель

      COMMENG

    Назначение прибора измерения напряжения срабатывания модулей защиты ISKRA:

    Устройство ISKRA предназначено для испытания элементов и модулей защиты от импульсных перенапряжений, применяемых в радиоэлектронной аппаратуре, системах связи, промышленной автоматики и низковольтных электроустановках.

    Испытание производится методами неразрушающего контроля и состоит в проверке соответствия статического напряжения пробоя газонаполненных разрядников и классификационного напряжения варисторов и других полупроводниковых элементов параметрам, заявленным изготовителем или установленным нормативно-технической документацией.

    Описание прибора измерения напряжения срабатывания модулей защиты ISKRA:

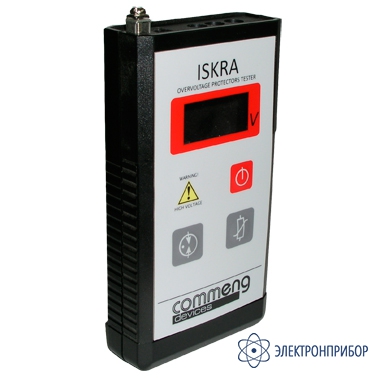

    Устройство ISKRA представляет собой прибор размером 160х85х30 мм. Управление устройством осуществляется с помощью тастатуры, расположенной на лицевой панели. Индикация результатов измерений отображается на трехразрядном индикаторе. Питание осуществляется от встроенных аккумуляторов и входящего в комплект поставки блока питания. В комплект поставки так же входят: сумка для хранения, измерительные шнуры, руководство по эксплуатации.

    Для проверки параметров элемента или устройства защиты необходимо подключить его к прибору непосредственно через измерительный шнур, или же с помощью измерительного адаптера. Измерительный адаптер обеспечивает удобное подключение измерительных приборов к точкам, в которых должны производиться измерения. Для расширения пределов измерения используется приставка AVS, увеличивающая предел измерения ISKRA до 1600 Вольт.

  • Технические характеристики прибора измерения напряжения срабатывания модулей защиты ISKRA:

    Параметр Значение
    Испытательное напряжение Форма Линейно нарастающее напряжение
    Скорость нарастания 75 – 100 В/сек.
    Диапазон изменения 20 – 800 В
    Диапазон измерения Статическое напряжение пробоя 50 – 800 В
    Классификационное напряжение 20 – 800 В
    Максимальный испытательный ток 1 мА
    Пределы допускаемой основной погрешности измерений напряжения, в диапазоне (Вольт) 20 – 100 В 100 – 200 В 200 – 800 В
    Не нормируется ±(4% + 2 emp) ±(3% + 2 emp)
    Разрядность индикатора 3 разряда
    Общие характеристики
    Время подготовки к работе Готов сразу после включения
    Время непрерывной работы Не менее 8 часов (при работе от внешнего источника питания или со сменой аккумуляторов)
    Питание устройства От сети переменного тока 220В±10%, 50Гц через внешний сетевой адаптер, входящий в комплект
    От 4-х аккумуляторных батарей с выходным напряжением 1,2В и ёмкостью не менее 1,6Ач
    Температура эксплуатации -20…+40 °С
    Температура транспортирования -20…+50 °С
    Температура хранения +5…+40 °C
    Габаритные размеры 160×85×30 мм
    Масса с элементами питания 0,4 кг

  • Комплект поставки ISKRA

    № Наименование Количество
    1 Прибор измерения напряжения срабатывания модулей защиты ISKRA 1
    2 Шнур измерительный 1
    3 Адаптер сетевой  220/9 B 1
    4 Аккумуляторная батарея типа АА 4
    5 Сумка для хранения 1
    6 Разъём типа «крокодил» 2
    7 Руководство по эксплуатации 1
