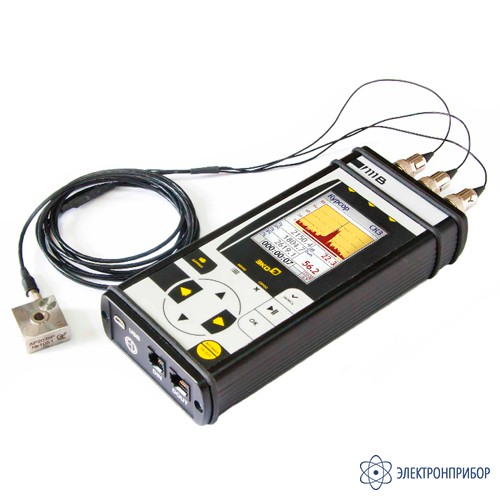

ЭКОФИЗИКА-111В — виброметр-анализатор спектра трехканальный
Код товара: 44450-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
66279-16 до 29.12.2026
Сертификаты
Назначение виброметра-анализатора спектра трехканального ЭКОФИЗИКА-111В:
Виброметр, анализатор спектра ЭКОФИЗИКА-111В предназначен для измерения корректированных уровней виброускорения, виброскорости, октавных, третьоктавных и узкополосных спектров сигналов различных первичных преобразователей, регистрации временных форм сигналов с целью оценки влияния вибрации и иных динамических физических процессов на человека на производстве, жилых и общественных зданиях, на территории, определения виброакустических характеристик механизмов и машин, а также научных исследований.
Прибор обеспечивает выполнение прямых измерений виброускорения и виброскорости.
Методика измерений обеспечивает выполнение обязательных метрологических требований к измерениям, производимым при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, указанных в приказе МЗСР РФ от 09 сентября 2011 г.
В зависимости от комплекта поставки и измеряемых параметров доступны следующие варианты виброметра ЭКОФИЗИКА-111В:
- Виброэксперт-111В - прецизионный трехканальный виброметр-анализатор спектра. Измеряемые параметры: вибрация (3 компоненты), спектры;
- ВСЕ_РЕЖИМЫ-111В - прецизионный трехканальный виброметр-анализатор спектра. Измеряемые параметры: вибрация (3 компоненты), спектры.
Функциональные возможности виброметра-анализатора спектра трехканального ЭКОФИЗИКА-111В:
- Прямое подключение датчиков (IEPE, ICP и других);
- Измерение среднеквадратичных и пиковых корректированных виброускорений, дозы вибрации (VDV) по трем направлениям одновременно (ГОСТ ИСО 8041);
- Измерение уровней вибрации в октавных и 1/3-октавных полосах частот по трем направлениям одновременно;
- Металлический корпус, прочность к внешнему воздействию;
- Автоматическая запись в память результатов измерений и оцифрованных сигналов;
- Постобработка записанных сигналов;
- Энергонезависимая память 4 гигабайта;
- Канал телеметрии, дистанционное управление и работа с прибором;
- Подключение цифровых измерительных преобразователей.

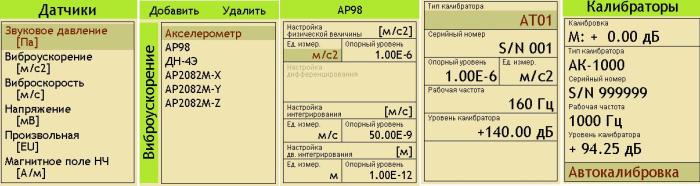

Диспетчер датчиков:
В приборе Экофизика-111В имееется гибкая система настройки измерительного тракта, которая называется «Диспетчер датчиков».
Диспетчер датчиков включает в себя следующие составные части:
- Реестр измеряемых величин (единиц измерения);
- Картотека зарегистрированных первичных преобразователей;
- Картотека зарегистрированных калибраторов;
- Журнал диспетчера.
Диспетчер датчиков позволяет:
- Хранить калибровочные данные для разнообразных первичных преобразователей; для некоторых видов первичных преобразователей (например, датчиков ускорения) пользователь может предусмотреть использование вторичных единиц единиц (например, измерять скорость или перемещение с помощью датчика ускорения);
- Выбирать в измерительных программах датчики нужного типа; при этом прибор автоматически задействует параметры калибровки;
- Хранить параметры калибраторов и использовать их при автоматической калибровке;
- Регистрировать в журнале все изменения, связанные с калибровкой.

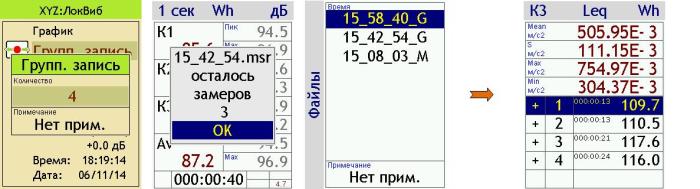

Групповая запись:
Групповая запись – это способ сохранения результатов измерений вручную, при котором несколько последовательных замеров сохраняются в общем файле для удобства последующей обработки.
Прибор Экофизика-111В может осуществлять постобработку файла Групповой записи: рассчитывать средние арифметические, максимальные и минимальные значения, а также стандартное отклонение (стандартную неопределенность).
После открытия файла Групповой записи мы попадаем в окно сводки.
Внизу этого окна находится таблица замеров. Над таблицей замеров показаны результаты расчета по группе: средние (Mean), минимальные (Min) и максимальные (Max) значения выбранной величины по всем замерам, отмеченным знаком «+», а также стандартное отклонение (S), или стандартная неопределенность по типу А, для этого многократного измерения.
Хронограмма измерений в реальном времени:
В наши дни большинство профессиональных измерительных приборов обладают энергонезависимой памятью и могут хранить внутри себя большое количество результатов измерений. Однако доступ к этим данным часто неудобен, и их полноценная обработка осуществляется, как правило, на компьютере в «домашних» условиях. Оперативная предыстория – это альтернативное решение, которое позволяет быстро проанализировать акустические явления непосредственно в контрольной точке. В процессе измерений прибор Экофизика-111В сохраняет часть результатов в оперативной памяти. В специальном графическом окне пользователь следит за тем, как развивается исследуемый процесс во времени. Остановив замер, пользователь может выделить нужную зону предыстории и провести её постобработку: прибор рассчитает максимальные, пиковые и эквивалентные уровни только для выделенного участка (события). Результат этой оперативной постобработки можно сохранить в блокнот протоколов вместе с графической копией экрана прибора.

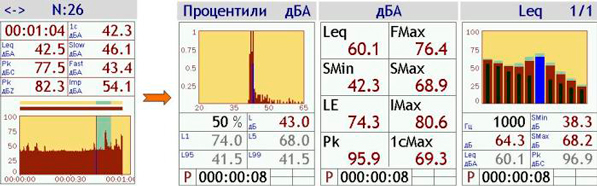

Анализ хронограмм мультизаписей:
Мультизапись - это один из способов автоматического сохранения в память результатов измерений приборов нашего производства. В результате выполнения мультизаписи в приборе получается файл с пошаговой историей измерений (хронограмма). Каждый шаг этой истории содержит всю совокупность измеренных величин. Обработка файлов мультизаписей позволяет выделять события и рассчитывать для них максимальные, средние и иные показатели. До сих пор эти возможности были доступны только при наличии дополнительного программного обеспечения. В приборе Экофизика-111В обработка мультизаписи может быть выполнена самим прибором без компьютера.
При вызове из памяти файла мультизаписи на экране появляется окно навигации. Оно позволяет быстро оценить всю совокупность измерений и перейти к нужному месту хронограммы для детального рассмотрения всех величин на конкретном шаге измерения.
Вы можете выделить интересующий участок (зону обработки) и рассчитать для него средние, максимальные и иные показатели.
Зону обработки можно выделить двумя способами.
- Способ 1: отметить на графике начало и конец интересующего вас участка.
- Способ 2: указать минимальный уровень, который вас интересует: в зону обработки будут включены все измерения, совпадающие или превышающие указанный вами порог.
Примечание. Функция постобработки хронограмм мультизаписей имеется в следующих измерительных программах приборов Экофизика-110А (Белая) и Экофизика-110В (Белая):
- ЭкоЗвук ЭФБ-110А;
- Общая вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF;
- Локальная вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF.
Электронный блокнот протоколов измерений:
В приборе Экофизика-111В есть новый вид записи в память: Запись в Блокнот.
Блокнот удобен в тех случаях, когда вы хотите сохранить только то, что видите на экране. Особенно это актуально для результатов постобработки хронограмм мультизаписи и предысторий, которые не могут быть сохранены иным способом.
Блокнот – это отдельный текстовый файл (NOTE.TXT), который создается в корневом каталоге энергонезависимой памяти прибора при первой записи. Новая запись заносится в конец файла и содержит сведения о режиме измерения, о дате и времени, датчике и его калибровочных параметрах, а также о тех результатах измерений, которые вы видели на экране.
Таким образом, все записи блокнота хранятся в общем файле независимо от того, в каком режиме они были сделаны.
При превышении максимального объема файла NOTE.TXT прибор стирает самую старую запись (из начала файла) и записывает новую информацию в конец файла.
Для тех измерительных окон, в которых данные представлены в графическом виде, запись в блокнот сопровождается одновременным сохранением графического файла-копии экрана типа .BMP. В таких случаях имя графического файла также присоединяется в блокнотную запись.
Особенности виброметра-анализатора спектра трехканального ЭКОФИЗИКА-111В:
- Количество аналоговых каналов: 3;
- Отсутствие кабельного эффекта;
- Линейный рабочий диапазон более 100 дБ без переключения усиления;
- Одновременное измерение спектров по трем каналам в диапазоне частот до 20;
- Измерение вибрации одновременно в трех точках в диапазоне частот до 20 кГц;
- Измерение виброскорости (наряду с ускоорением);
- Возможность индикации измерений звука при подключении цифрового преобразователя ОКТАФОН-110А-DIN;
- Измерение процентилей Ln, дозы вибрации и других статистических показателей;
- Расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда).
Расширенные возможности виброметра-анализатора спектра трехканального ЭКОФИЗИКА-111В:
- Диспетчер датчиков управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки;
- Список доступных датчиков открывается непосредственно в измерительной программе;
- Графическая хронограмма позволяет видеть развитие процесса в реальном времени;
- Виброакустический калькулятор выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий;
- Постобработка файлов мультизаписи теперь может осуществляться самим прибором без применения компьютера;
- Групповой замер позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора;
- Встроенный блокнот - рабочий журнал измерений в текстовом формате;
- 1/3-октавный анализ с экранными коррекциями спектра;
- БПФ-анализ по трем каналам одновременно;
- Возможность использования производных единиц измерения (например, получение спектров виброскорости и виброперемещения для датчика ускорения);
- 3-канальный регистратор виброакустических сигналов может работать независимо от набора измерительных программ;
- Телеметрия реального времени через порт USB без использования адаптеров интерфейса DOUT.
Области применения виброметра-анализатора спектра трехканального ЭКОФИЗИКА-111В:
- Санитарно-гигиеническая оценка вибрации на рабочем месте;
- Санитарно-гигиеническая оценка вибрации в помещениях жилых и общественных зданий;
- Измерение вибрационных характеристик оборудования и строительных конструкций;
- Оценка воздействия вибрации на здания и сооружения;
- Научно-исследовательские и опытно-конструкторские работы.
-
-
Технические характеристики виброметра-анализатора спектра трехканального ЭКОФИЗИКА-111В:
Параметр Значение Метрологические характеристики в режиме виброметра Количество каналов 3 Диапазон измерений ускорения для характеристик :
- Wk, дБ отн.1·10-6 м/с2
- Wm, дБ отн.1·10-6 м/с2
- Fh, дБ отн.1·10-6 м/с2
- Fk, дБ отн.1·10-6 м/с2
- Fk, дБ отн.5·10-8 м/с
- Fh, дБ отн.5·10-8 м/с
от 33 до 184
от 33 до 184
от 44 до 184
от 37 до 184
от 75 до 139
от 64 до 139Частотные характеристики Wb, Wc, Wd, We, Wj, Wk, Wm, Wh, Fk, Fm, Fh Временные характеристики СКЗ, Пик, Leq, MTVV, VDV Пределы допускаемой абсолютной погрешности измерений виброускорения, дБ:
- на опорной частоте 80 Гц
- на опорной частоте 16 Гц
±0,3
±0,3Пределы допускаемой абсолютной погрешности измерений виброскорости на опорной частоте 160 Гц, дБ ±0,4 Метрологические характеристики в режиме анализатора спектра с постоянной относительной шириной полосы Количество каналов 3 Диапазон частот цифровых октавных фильтров, Гц от 1 до 16 000 Диапазон частот цифровых третьоктавных фильтров, Гц от 0,8 до 20 000 Линейный диапазон октавных фильтров, дБ:
- в режиме «Общая вибрация»
- в режиме «Локальная вибрация»
121
112Линейный диапазон 1/3-октавных фильтров, дБ:
- в режиме «Общая вибрация»
- в режиме «Локальная вибрация»
- в других режимах
126
117
100Метрологические характеристики в режиме анализатора спектра с постоянной абсолютной шириной полосы Количество каналов 3 Полоса БПФ, Гц 187; 375; 750; 1500; 3000; 6000; 12000; 24000 Диапазон измерений напряжения переменного тока, дБ отн. 1 мкВ от 0 до 125 Количество точек в окне анализа БПФ 1024 Количество линий БПФ 200 Величина перекрытия окон БПФ, % 75,0; 87,5 Диапазон ZOOM от 4 до 32 Усреднение линейное, линейное с накоплением Тип окна БПФ модифицированное Flap-Top (ISO 18431) Метрологические характеристики в режиме регистратора сигналов Количество каналов 3 Частота выборки сигнала, Гц от 93,8 до 48000 Фильтр высоких частот, Гц от 0,5 до 93,8 Общие характеристики Питание Питание прибора осуществляется от комплекта аккумуляторов;
Энергопотребление: максимально 500 мА;
Зарядка аккумуляторов: с использованием внешнего зарядного устройства (входит в комплект поставки).Индикатор OLED (320х240), цветной, диапазон рабочих температур от минус 10 до плюс 50 °C Напряжение питания постоянного тока (четыре аккумулятора типа АА), В 5 Сила потребляемого тока, мА 500 Клавиатура Пленочная Память >4 Гбайт, энергонезависимая Интерфейс USB (Master&Slave),
DOUT (гальванически развязанный UART),
DIN (порт для подключения цифровых датчиков)Масса прибора с аккумуляторами, кг, не более 0,65 Габаритные размеры (длина×ширина×высота), мм, не более 191 × 85 × 35 Средняя наработка на отказ, ч, не менее 10000 Срок службы, лет 5 Рабочие условия эксплуатации:
- температура окружающего воздуха , °С
- относительная влажность окружающего воздуха (при 40 °С), %, не более
- атмосферное давление, кПа
от -10 до +50
90
от 86 до 108 -
Комплект поставки ЭКОФИЗИКА-111В
№ Наименование Виброэксперт-111В ВСЕ_РЕЖИМЫ-111В 1 Трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-111В (Белая) с тремя входами BNC (ICP/IEPE) 1 1 2 3-компонентный вибродатчик АР2038Р-10 1 1 3 Сумка 1 1 4 Комплект аккумуляторов 2 2 5 Зарядное устройство 1 1 6 Руководство по эксплуатации 1 1 7 Паспорт 1 1 8 Свидетельство о поверке 1 1 9 Набор измерительно-программных модулей "Инженерная виброметрия ЭФБ-110В" 1 1 10 Набор измерительно-программных модулей "Санитарная виброметрия ЭФБ-110В" 1 1 11 Набор измерительно-программных модулей "Цифровые измерители DIN" - 1 * предоставляется один из комплектов на выбор в зависимости от потребностей заказчика.
-
Модификации ЭКОФИЗИКА-111В
