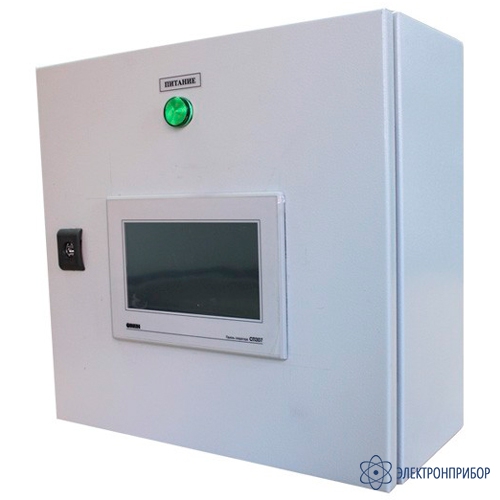

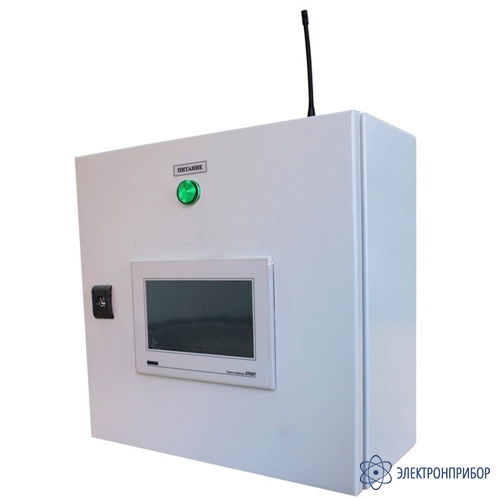

Си-Мона — система мониторинга микроклимата

Код товара: 67888
  • Система мониторинга микроклимата Си-Мона Система мониторинга микроклимата Си-Мона Система мониторинга микроклимата Си-Мона Система мониторинга микроклимата Си-Мона
    6 вариантов исполнения

    • Гарантия

      12 месяцев

    • Производитель

      РЭЛСИБ

    Назначение системы мониторинга микроклимата Си-Мона:

    Шкаф автоматики системы мониторинга микроклимата Си-Мона предназначен для автоматического мониторинга параметров температуры, влажности и других величин на объекте, архивирование собранных данных и своевременное оповещение о выходе параметров за допустимые пределы.

    Описание системы мониторинга микроклимата Си-Мона:

    Система мониторинга имеет модификации в зависимости от степени сложности и набора выполняемых функций: Си-Мона-Simple, Си-Мона-GSM, Си-Мона-Cloud.

    Основные функции системы мониторинга

    Параметр Си-Мона-Simple Си-Мона-GSM Си-Мона-Сloud
    Измерение температуры и относительной влажности с измерителей Ивит-М.RS
    Измерение температуры с датчиков температуры ТСП.Pt1000-Кл3-1 при помощи преобразователя аналоговых сигналов ПАС-01.RS
    Измерение любых физических параметров (давление абсолютное, давление избыточное, скорость потока, состав газа и т.д.) с датчиков, имеющих унифицированный выходной сигнал при помощи преобразователя аналоговых сигналов ПАС-01.RS
    Визуализация измеренных параметров на панели шкафа автоматики в виде: табличном, графическом, на плане склада с указанием места расположения каждой точки контроля
    Задание двух пороговых значений сигнализации для каждой точки контроля отдельно
    Сигнализация о нарушении условий хранения звуковая и световая
    Архивирование данных на USB флэш-накопитель и резервное сохранение данных на подключенном к шкафу автоматики компьютере
    Формирование отчёта
    Периодическая передача текущих значений по GSM на указанные номера телефонов -
    Сигнализация по GSM о нарушении условий хранения -
    Передача данных по Ethernet на удаленный сервер и работ через web-интерфейс облачного сервиса с возможностью архивирования данных до 90 дней, просмотра текущих значений, просмотра значений из архива в табличном и графическом виде, возможность настройки условий сигнализации аварийных событий, Формирование отчета из архива по заданным параметрам даты и время - -
    Возможность доступа к данным мониторинга с любого компьютера или мобильного устройства. Интерфейс сервиса адаптирован для удобной работы с любого устройства - -

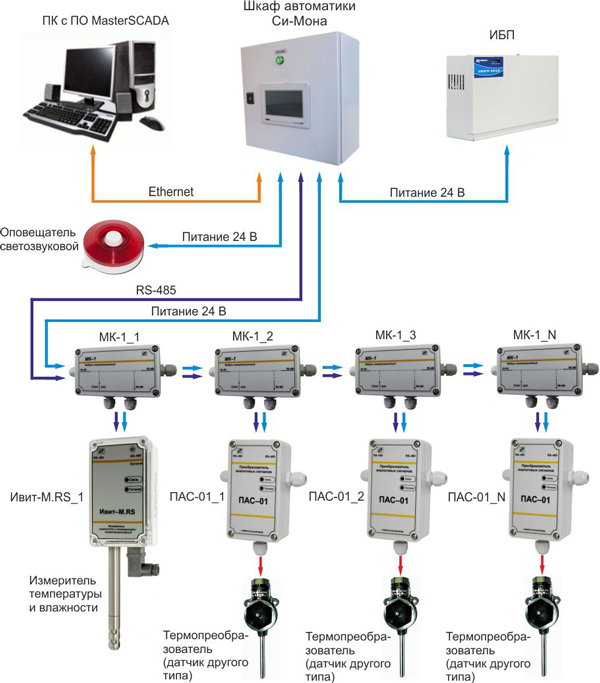

    Структурная схема системы мониторинга

    Условное обозначение системы мониторинга Си-Мона

    В наименование системы входят количество измерителей температуры и влажности и датчиков температуры, например: Си-Мона-GSM-12-14 - в состав системы входят 12 измерителей температуры и относительной влажности и 14 датчиков температуры (термопреобразователей). В данном случае система контролирует в общей сложности 38 физических параметров.

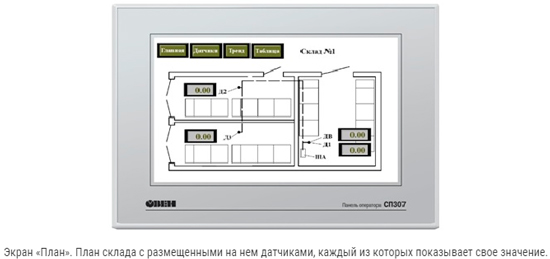

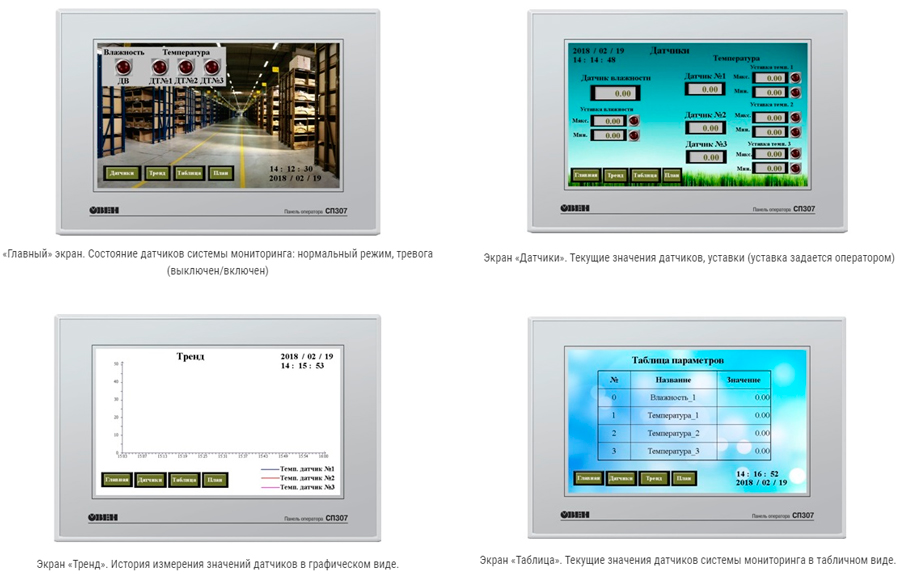

    Визуализация системы мониторинга температуры и влажности

    Особенности системы мониторинга микроклимата Си-Мона:

    • Cистема гибкая, с возможностью наращивания и изменения в любое время, в том числе с возможностью добавления компьюторов, приборов и датчиков;
    • Cистема состоит из отдельных измерительных приборов, являющихся средствами измерения и поверенными в установленном порядке;
    • Поверку приборов, входящих в состав системы можно производить в любом ЦСМ;
    • На время поверки приборов их можно заменять аналогичными, эта операция не сказывается на работоспособности и точности системы;
    • Система состоит только из приборов и модулей Российского производства;
    • Система обладает всеми необходимыми пользователю функциями;
    • Система имеет многократное резервирование данных: USB флэш-накопитель, ПК, удалённый сервер, SMS по GSM;
    • Система имеет трёхуровневую сигнализацию о нарушении: местная звуковая и световая, по SMS с системы, с удалённого сервера;
    • Быстрая поставка в законченном виде, установил и готово;
    • Низкая стоимость благодаря использованию серийных изделий и приборов собственного производства;
    • Низкая стоимость периодической поверки, обеспечиваемой изготовителем.
    • Измерение температуры и относительной влажности;
    • Контроль любых физических параметров (давление, скорость потока и т.д.);
    • Визуализация измеренных параметров;
    • Задание двух пороговых значений;
    • Сигнализация о нарушении условий хранения звуковая и световая;
    • Архивирование данных;
    • Формирование отчёта;
    • Передача текущих значений по GSM или Ethernet.

  • Технические характеристики системы мониторинга микроклимата Си-Мона:

    Параметр Значение
    Диапазон измерения относительной влажности и точность 5...95% ±3,0%
    Диапазон измерения температуры и точность -50...+50°С ±0,5°С
    Ёмкость архива До 8 Гб
    Подключение любых датчиков физических параметров с выходом 0...5, 0...20, 4...40 мА, 0...10 В

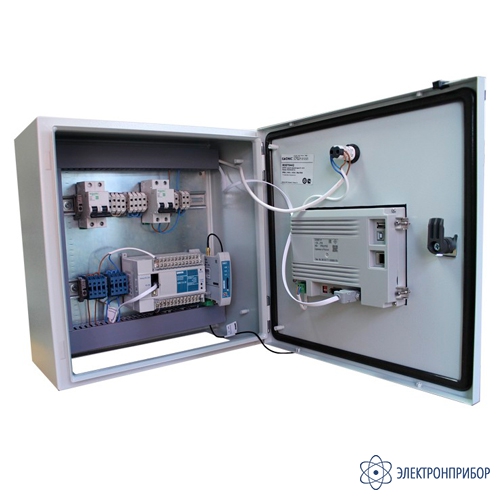

  • Комплект поставки Си-Мона

    № Наименование Си-Мона-Simple Си-Мона-GSM Си-Мона-Сloud
    1 Корпус сварной навесной 400 x 400 x 200 мм 1 1 1
    2 Выключатель автоматический EASY9 2п 16А 2 2 2
    3 Программный логический контроллер ОВЕН ПЛК110 1 1 1
    4 Сенсорная панель оператора ОВЕН СП307 1 1 1
    5 GSM/GPRS модем ОВЕН ПМ01 c GSM антенной - 1 1
    6 Устройство звуковой и световой сигнализации 24В 1 1 1
    7 Лампа индикации наличия напряжения зеленая, 24В 1 1 1
    8 Программное обеспечение MasterSCADA (настроено под проект) 1 1 1
    9 Программное обеспечение CoDeSys с конфигурацией приборов измерения (настроено под объект) 1 - -
    10 Программное обеспечение CoDeSys с конфигурацией приборов измерения, конфигурацией GSM/GPRS модема (настроено под объект) - 1 -
    11 Программное обеспечение CoDeSys с конфигурацией приборов измерения, конфигурацией GSM/GPRS модема, конфигурацией OwenCloud (настроено под объект) - - 1
    12 Руководство по эксплуатации. Приложение Б -Рабочие схемы (схемы и чертежи) 1 1 1

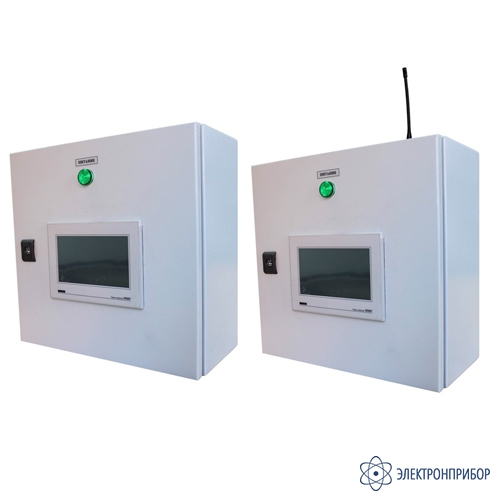

  • Модификации Си-Мона

    Подберите модификацию по параметрам

    Периодическая передача текущих значений по GSM на указанные номера телефонов
    Сигнализация по GSM о нарушении условий хранения
    Передача данных по Ethernet на удаленный сервер и работ через web-интерфейс облачного сервиса с возможностью архивирования данных
    Возможность доступа к данным мониторинга с любого компьютера или мобильного устройства
    Количество точек
