ИКВ 8, ИКВ8

Многофункциональные измерители

ИКВ-8 — измеритель качества воздуха

Код товара: 68252
  • 84997-22
    42 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      84997-22 до 30.03.2027

    • Производитель

      ЭКСИС

    Назначение измерителя качества воздуха ИКВ-8:

    Измерители качества воздуха ИКВ-8 предназначены для измерений объемной доли кислорода, диоксида углерода, массовой концентрации оксида углерода, аммиака, сероводорода, диоксида азота, относительной влажности, температуры и атмосферного давления.

    Описание измерителя качества воздуха ИКВ-8:

    Принцип действия для измерительных каналов измерителя:

    - Оптический инфракрасный (по измерительному каналу объемной доли диоксида углерода), основанный на измерении поглощения инфракрасного излучения на двух длинах волн, соответствующей полосе поглощения определяемого компонента и вне ее;
    - Электрохимический (по измерительным каналам объемной доли кислорода, массовой концентрации оксида углерода, аммиака, сероводорода, диоксида азота), основанный на эффекте возникновения разности потенциалов на электродах сенсора вследствие электрохимической реакции между молекулами определяемого компонента и электролитом;
    - Емкостной (по измерительному каналу относительной влажности), основанный на измене- нии электрической емкости сенсора влажности, представляющего собой конденсатор с тонкой по- лимерной пленкой в качестве диэлектрика;
    - Терморезистивный (по измерительному каналу температуры), основанный на изменении электрического сопротивления платинового чувствительного элемента при изменении температуры;
    - Тензорезистивный (по измерительному каналу атмосферного давления), основанный на изменении сопротивления тензодатчика.

    Способ отбора пробы – диффузионный.

    Измерители ИКВ-8 представляют собой стационарные или переносные автоматические многоканальные (до двух газовых определяемых компонентов одновременно, температура, давление, относительная влажность) измерительные преобразователи непрерывного действия.

    Конструктивно измерители выполнены одноблочными, материал корпуса – пластмасса (цвет корпуса – белый, черный и др.). На лицевой панели расположены три клавиши управления, жидко- кристаллический дисплей и прорези для диффузионного отбора (газовые сенсоры и датчик давления).

    Преобразователь температуры и относительной влажности, а также антенна радиоканала находятся:
    - ИКВ-8-П – на верхней стороне корпуса;
    - ИКВ-8-Н – на нижней стороне корпуса.

    Преобразователь температуры и влажности может устанавливаться непосредственно на корпус измерителя или подсоединяться через удлинительный кабель. Электрическое питание измерителя осуществляется от встроенной аккумуляторной батареи или от сетевого адаптера.

    Измерители обеспечивают выполнение следующих функций:

    - Непрерывное измерение содержания определяемых газовых компонентов, температуры, относительной влажности и атмосферного давления;
    - Отображение результатов измерений на встроенном жидкокристаллическом дисплее;
    - Передача измерительной информации по USB-интерфейсу или радиоканалу;
    - Визуальная сигнализация о достижении двух пороговых значений срабатывания сигнализации по каждому измерительному каналу;
    - Формирование выходного цифрового сигнала (USBи/или радиоканал);
    - Диагностику состояния измерителя.

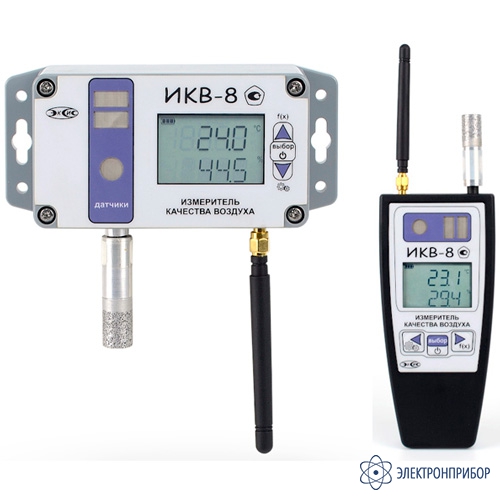

    Конструктивные исполнения измерителя качества воздуха ИКВ-8:

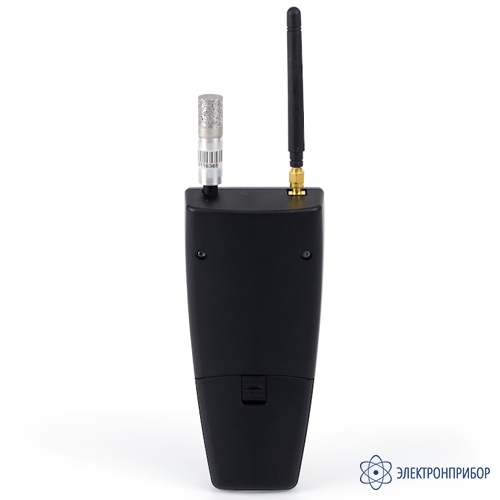

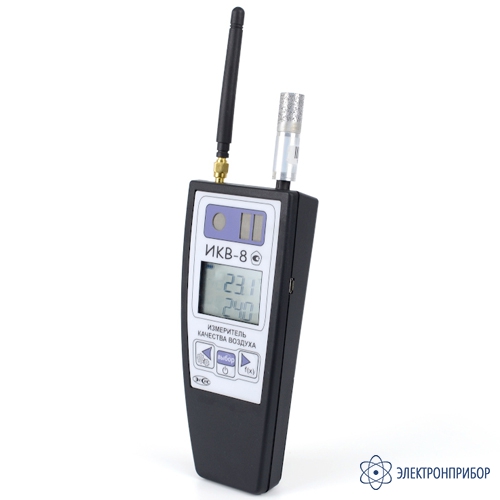

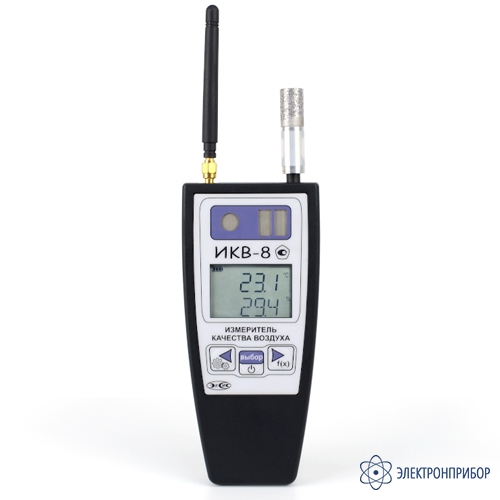

    - ИКВ-8-П - в пластамассовом эргономичном корпусе;

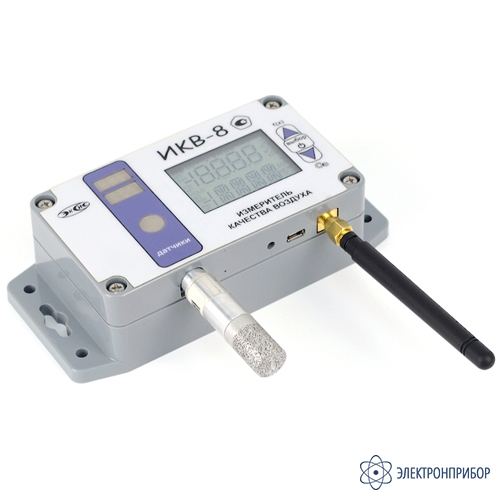

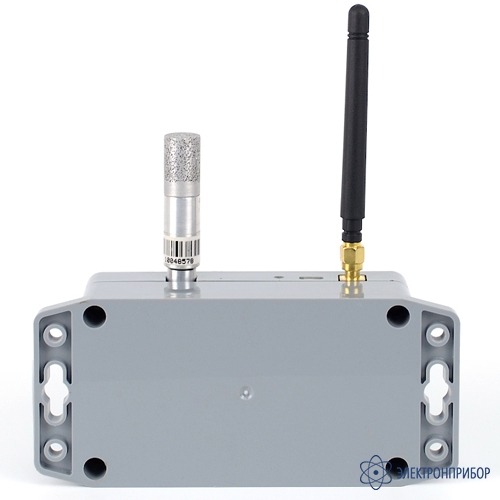

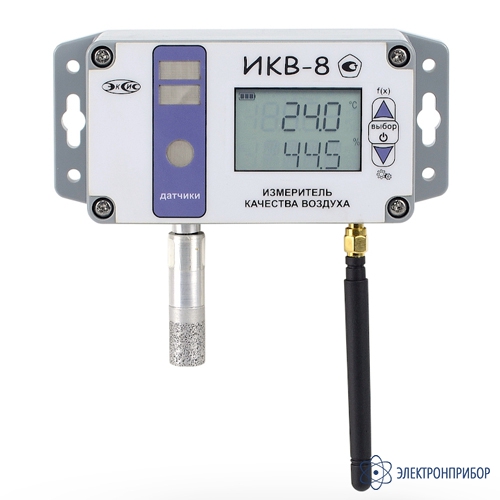

    - ИКВ-8-Н - в пластамассовом промышленном корпусе.

  • Технические характеристики измерителя качества воздуха ИКВ-8:

    Параметр Значение
    Диапазоны измерений, пределы основной погрешности по измерительным каналам температуры и давления1)
    Диапазон измерений Температура, ºС От -20 до +40 или от -20 до +602)
    Атмосферное давление, гПа3) От 840 до 1067
    Пределы допускаемой абсолютной погрешности измерителя Температура, ºС ±0,2
    Атмосферное давление, гПа ±2
    Цена единицы младшего разряда (ЕМР) индикации измеряемого параметра 0,1
    1) - перечень измеряемых параметров определяется при заказе измерителя;
    2) Диапазон измерения от -20 до +60 ºС возможен при подключении преобразователя тем- пературы и влажности через удлинительный кабель;
    3) Возможно отображение результатов измерений давления на дисплее измерителя в еди- ницах мм.рт.ст. - пересчет выполняется автоматически по формуле 1 мм.рт.ст = 0,7501 × 1 гПа.с
    Диапазоны измерений, пределы допускаемой основной погрешности, предел допускаемого времени установления выходного сигнала по измерительным каналам относительной влажности и содержания определяемых компонентов
    Диапазон измерения относительной влажности, % От 10 до 95
    Пределы допускаемой основной погрешности 2) измерителя относительной влажности абсолютной ±2
    относительной, % -
    Цена единицы младшего разряда (ЕМР) индикации относительной влажности 0,1
    Диапазон измерения кислорода (O2), объёмная доля, % От 0,0 до 30,0
    Пределы допускаемой основной погрешности 2) измерителя кислорода (O2) абсолютной ±0,4
    относительной, % -
    Цена единицы младшего разряда (ЕМР) индикации измерения кислорода (O2) 0,1
    Предел допускаемого времени установления показаний измерения кислорода (O2) Т0,9д, с 30
    Диапазон измерения диоксида углерода (CO2), объёмная доля, млн-1 От 400 до 5000
    Пределы допускаемой основной погрешности 2) измерителя диоксида углерода (CO2) абсолютной ±(30+ 0,03·Cвх) 4)
    относительной, % -
    Цена единицы младшего разряда (ЕМР) индикации диоксида углерода (CO2) 1
    Предел допускаемого времени установления показаний измерения диоксида углерода (CO2) Т0,9д, с 60
    Диапазон измерения оксида углерода (CO), массова концентрация, мг/м3 От 0 до 20 включительно
    сверх 20 до 500
    Пределы допускаемой основной погрешности 2) измерителя оксида углерода (CO) абсолютной ±4
    относительной, % ±20
    Цена единицы младшего разряда (ЕМР) индикации оксида углерода (CO) 1
    Предел допускаемого времени установления показаний измерения оксида углерода (CO) Т0,9д, с 30
    Диапазон измерения аммиака (NH3), массова концентрация, мг/м3 От 0 до 20 включительно
    сверх 20 до 70
    Пределы допускаемой основной погрешности 2) измерителя аммиака (NH3) абсолютной ±4
    относительной, % ±20
    Цена единицы младшего разряда (ЕМР) индикации аммиака (NH3) 0,1
    Предел допускаемого времени установления показаний измерения аммиака (NH3) Т0,9д, с 70
    Диапазон измерения сероводорода (H2S), массова концентрация, мг/м3 от 0 до 10 включительно
    сверх 10 до 140
    Пределы допускаемой основной погрешности 2) измерителя сероводорода (H2S) абсолютной ±2
    относительной, % ±20
    Цена единицы младшего разряда (ЕМР) индикации сероводорода (H2S) 0,1
    Предел допускаемого времени установления показаний измерения сероводорода (H2S) Т0,9д, с 30
    Диапазон измерения диоксида азота (NO2), массова концентрация, мг/м3 От 0 до 2 включительно
    сверх 2 до 35
    Пределы допускаемой основной погрешности 2) измерителя диоксида азота (NO2) абсолютной ±0,5
    относительной, % ±25
    Цена единицы младшего разряда (ЕМР) индикации диоксида азота (NO2) 0,1
    Предел допускаемого времени установления показаний измерения диоксида азота (NO2) Т0,9д, с 30
    1) - перечень измеряемых параметров / определяемых компонентов определяется при заказе измерителя.
    2) - нормальные условия измерений:
    - диапазон температуры окружающей среды от +15 до +25 °C;
    - диапазон относительной влажности окружающей среды при температуре +25     °C от 30
    до 80 %;
    - диапазон атмосферного давления от 84,0 до 106,7 кПа.
    3) Возможно отображение результатов измерений влажности на дисплее измерителя в единицах массовой концентрации, г/м3, или температуры точки росы, т.р.     °C – пересчет выполняется автоматически согласно приложению Б ГОСТ 8.547-2009.
    4) Свх – объемная доля диоксида углерода на входе измерителя, млн-1.
    Диапазоны измерений, пределы допускаемой основной погрешности измерителей по измерительным каналам с электрохимическими сенсорами, предназначенным для контроля предельно допустимых концентрации (ПДК) вредных газов в воздухе рабочей зоны 1)
    Диапазон измерений оксида углерода (CO), массовая концен-
    трация, мг/м3    		 от 0 до 20 включительно сверх 20 до 500
    Пределы допускаемой погрешности 2) измерителя оксида углерода (CO) абсолютной ±7 -
    относительной, % - ±35
    Диапазон измерений аммиака (NH3), массовая концентрация, мг/м3 от 0 до 20 включительно сверх 20 до 70
    Пределы допускаемой погрешности 2) измерителя оксида углерода (CO) абсолютной ±7 -
    относительной, % - ±35
    Диапазон измерений сероводорода (H2S), массовая концентрация, мг/м3 от 0 до 10 включ. св. 10 до 140
    Пределы допускаемой погрешности 2) измерителя сероводорода (H2S) абсолютной ±3,5 -
    относительной, % - ±35
    Диапазон измерений диоксида азота (NO2), массовая концентрация, мг/м3 от 0 до 2 включ. св. 2 до 35
    Пределы допускаемой погрешности 2) измерителя диоксида азота (NO2) абсолютной ±0,6 -
    относительной, % - ±30
    1) - перечень измеряемых параметров / определяемых компонентов определяется при заказе измерителя.
    2) - в условиях эксплуатации:
    - диапазон температуры окружающей среды: от 0 до +40 °C для диоксида азота, от -10 до +40 °C для оксида углерода, аммиака, сероводорода;
    - относительная влажность от 10 до 95 %;
    - диапазон атмосферного давления от 84,0 до 106,7 кПа
    Метрологические характеристики
    Предел допускаемой вариации показаний измерителя по газоаналитическим измерительным каналам, в долях от пределов допускаемой основной погреш ности 0,5
    Время прогрева измерителя мин, не более 5
    Пределы допускаемого изменения выходного сигнала измерителя в течение 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности ±0,5
    Время непрерывной работы от полностью заряженных элементов питания, ч, не менее 40
    Пределы допускаемой дополнительной погрешности по измерительному каналу относительной влажности при изменении температуры, %/ºС ±0,2
    Время прогрева, мин, не более 5
    Пределы допускаемой дополнительной погрешности измерителя по газоаналитическим измерительным каналам
    Определяемый компонент (измерительный канал) Кислород (O2) Диоксид углерода (CO2) Оксид углерода (CO) Аммиак (NH3) Сероводород (H2S) Диоксид азота (NO2)
    Пределы допускаемой дополнительной погрешности 1) газоаналитического измерительного канала от изменения, в долях от пределов допускаемой основной погрешности температуры, на каждые 10 оС ±1,0 ±0,5 ±0,5 ±0,5 ±0,5 ±0,5
    относительной влажности в диапазоне рабочих условий эксплуатации ±3,0 ±0,5 ±0,5 ±0,5 ±0,5 ±0,5
    1) - относительно условий, при которых проводилось определение основной погрешности.
    Общие характеристики
    Диапазон напряжения питания постоянным током (от встроенной аккумуляторной батареи), В От 3,3 до 4,3
    Потребляемая электрическая мощность, Вт Не более 0,2
    Габаритные размеры измерителя, мм, не более ИКВ-8-П 270 х 80 х 40
    ИКВ-8-Н 165 х 150 х 45
    Масса измерителя, кг, не более 0,5
    Дальность связи по радиоканалу в зоне прямой видимости, м, не менее 2000
    По защищенности от влияния пыли и воды измерители соответствуют степени защиты по ГОСТ 14254-2015 IP54
    Средний срок службы, лет 5
    Средняя наработка до отказа, ч 5000
    Условия эксплуатации Температура окружающей среды (блок измерений), °С От -20 до +40
    Температура окружающей среды (преобразователь температуры и влажности), °С От -20 до +60
    Относительная влажность, % (без конденсации влаги) От 10 до 95 (при температуре 35°C)
    Атмосферное давление, кПа От 84 до 106,7

  • Комплект поставки ИКВ-8

    № Наименование Количество
    1 Измеритель качества воздуха ИКВ-8 в соответствующей модификации 1
    2 Адаптер питания с кабелем USB 1
    3 Антенна 1
    4 Руководство по эксплуатации и паспорт 1

    Дополнительная комплектация ИКВ-8:

    (Поставляется за отдельную плату)

    № Наименование
    1 Удлинительный кабель для преобразователя температуры и влажности, 1 м
    2 Настенный держатель
    3 Чехол
    4 Диск или USB-накопитель с программным обеспечением
