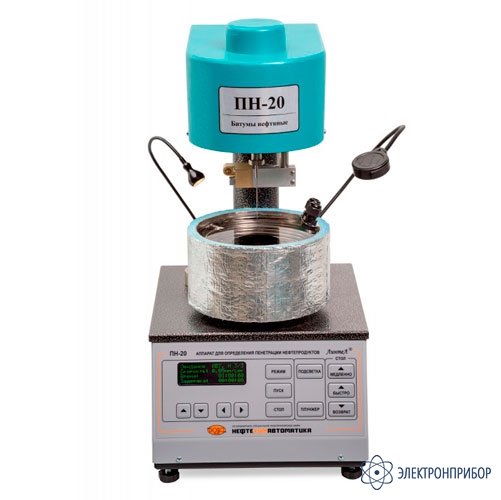

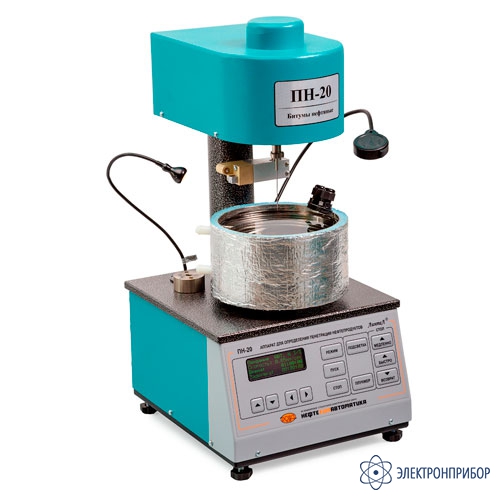

ПН-20Б — аппарат автоматический для определения пенетрации нефтебитумов

Код товара: 37351
  • Аппарат автоматический для определения пенетрации нефтебитумов ПН-20Б Аппарат автоматический для определения пенетрации нефтебитумов ПН-20Б Аппарат автоматический для определения пенетрации нефтебитумов ПН-20Б

    • Гарантия

      1 год

    Назначение аппарата автоматического для определения пенетрации нефтебитумов ПН-20Б:

    Аппарат лабораторный ПН-20 изготовлен согласно ТУ 4215-013-0015785-2012, является испытательным оборудованием настольного типа и предназначен определения глубины проникания иглы в испытуемые образцы нефтебитумов в соответствии со стандартами ГОСТ 33136, ГОСТ 11501, EN 1426.

    В зависимости от маркировки пенетрометр ПН-20 имеет свое предназначение:

    • ПН-20Б - для определения глубины проникания иглы в испытуемые образцы дорожных нефтебитумов, нормативный документ ГОСТ 33136;
    • ПН-20К - для определения глубины проникания иглы в испытуемые образцы нефтебитумов, нормативный документ ГОСТ 11501;
    • ПН-20E - для определения глубины проникания иглы, нормативный документ EN 1426.

    Особенности аппарата автоматического для определения пенетрации нефтебитумов ПН-20Б:

    • ПН-20 обеспечивает автоматическое определение глубины погружения иглы в пробу испытуемого продукта.
    • Касание иглой битума определяется автоматически.
    • ПН-20 позволяет задавать следующие условия испытаний:
      - время пенетрации с шагом 1с;
      - время задержки перед выполнением пенетрации с шагом 1с.
    • Аппарат определяет величину пенетрации с погрешностью не более ±0,1 мм.
    • Интеграция с системой сбора данных ЛинтеЛ Линк позволяет осуществлять сбор и передачу результатов лабораторных испытаний с аппарата на персональный компьютер по беспроводной связи. Интеграция с лабораторной информационной системой ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности.
    • Аппарат комплектуется жидкостной баней с теплообменником для подключения термокриостата (например, ТКС-20).
    • Аппарат обеспечивает хранение до 9 результатов определений с расчётом их среднего значения.
    • Управление движением стола в трех режимах: медленный подъем стола, быстрый подъем стола, быстрый возврат стола.
    • Аппарат оснащен встроенным осветителем и лупой, помогающими определить момент касания иглой поверхности битума.
    • Четырехстрочный OLED дисплей обеспечивает интуитивно понятный интерфейс пользователя с выводом всей необходимой информации при испытании и просмотре результатов.
    • Система полной самодиагностики с индикацией причин неисправностей на дисплее.
    • Остановка процесса испытания по окончанию анализа со звуковой сигнализацией.

  • Технические характеристики аппарата автоматического для определения пенетрации нефтебитумов ПН-20Б:

    Параметр Значение
    Технические характеристики
    Диапазон пенетрации (1 единица пенетрации = 0,1мм) от 0 до 630 единиц пенетрации
    Время пенетрации от 1 до 3599 с
    Время задержки перед выполнением пенетрации от 0 до 3599 с
    Скорость движения стола от 0,02 до 5,0 мм/с
    Атмосферное давление от 680 до 800 мм рт.ст.
    Точностные характеристики
    Погрешность измерителя перемещения ±0,1 мм
    Суммарная масса движущихся частей (100,00±0,15) (200,00±0,20) г
    плунжера (47,50±0,05) г
    иглы (2,50±0,05) г
    грузов (50,00±0,05) (150,00±0,05) г
    Эксплуатационные характеристики
    Габариты без упаковки (ШхВхД) 245х505х280 мм
    Масса без упаковки 14 кг
    Температура окружающей среды от 10 до 35°С
    Относительная влажность при температуре +25°С 80 %
    Напряжение сети питания от 187 до 253 В
    Частота сети питания от 49 до 51 Гц
    Срок службы 6 лет, при наработке не более 15 000 часов
    Безопасность
    Электробезопасность Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000
    Звуковое сопровождение Подача звукового сигнала при окончании испытания, обнаружении неисправности
    Диагностика и настройка Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей

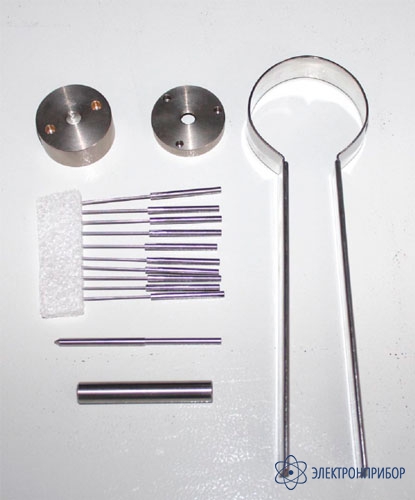

  • Комплект поставки ПН-20Б

    № Наименование Количество
    1 Аппарат автоматический для определения пенетрации нефтебитумов ПН-20Б 1
    2 Стержень тарировочный 63 мм 1
    3 Стержень тарировочный 40 мм 1
    4 Стержень тарировочный 50 мм 1
    5 Стержень поверочный 1
    6 Пластина 1
    7 Накладка изоляционная 1
    8 Ручка 1
    9 Груз (50 г) 1
    10 Груз (150 г) 1
    11 Уровень (L< 400 мм) 1
    12 Баня пенетрометра 1
    13 Чашка (35 мм) 5
    14 Игла (с паспортом) в фуляре 10
    15 Подставка перфорированная 1
    16 Паспорт на стержни тарировочные 1
    17 Руководство по эксплуатации 1
    18 Паспорт 1
    19 Методика аттестации 1
