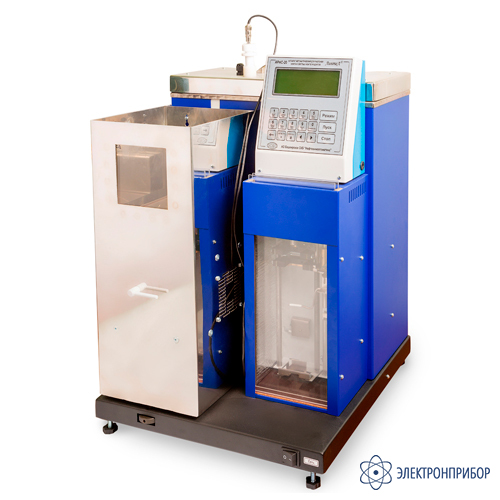

АРНС-20 — аппарат автоматический для разгонки нефтепродуктов

Код товара: 37331

    • Гарантия

      1 год

    Описание аппарата автоматического для разгонки нефтепродуктов АРНС-20:

    Аппарат лабораторный автоматический АРНС-20 предназначен для определения фракционного состава нефти и светлых нефтепродуктов по ГОСТ 2177, ГОСТ ISO 3405 и ASTM D86 в научно-исследовательских институтах, лабораториях заводов, занимающихся разработкой, производством и потреблением светлых нефтепродуктов. По устойчивости к климатическим воздействиям аппараты соответствуют исполнению УХЛ категории 4.2 по ГОСТ 15150.

    Особенности аппарата автоматического для разгонки нефтепродуктов АРНС-20:

    • Предустановленные программы испытаний. Каждая программа испытаний содержит стандарт, группу, параметры испытаний и форму отчёта. Таким образом, при выборе программы, все необходимые параметры и условия испытания устанавливаются и поддерживаются автоматически.
    • Редактор формы отчёта позволяет задавать требуемые точки, определять необходимость внесения поправок на атмосферное давление и потери.
    • Автоматическая регистрация температуры начала и конца кипения, температуры разложения, температуры сухой точки (по нажатию клавиши), процента отгона (выпаривания), потерь и остатка.
    • Возможность подключения внешнего термокриостата (например, ТКС-20) с целью автоматического поддержания температур бани и приёмника для групп ниже четвёртой.
    • Автоматическая поправка на барометрическое давление.
    • Прекращение нагрева после регистрации конца кипения, разложения, сухой точки.
    • Автоматическое охлаждения нагревателя в конце перегонки, с охлаждением нагревателя до температуры на 5ºС выше комнатной.
    • Измерение температуры паров, температуры бани и температуры приёмника.

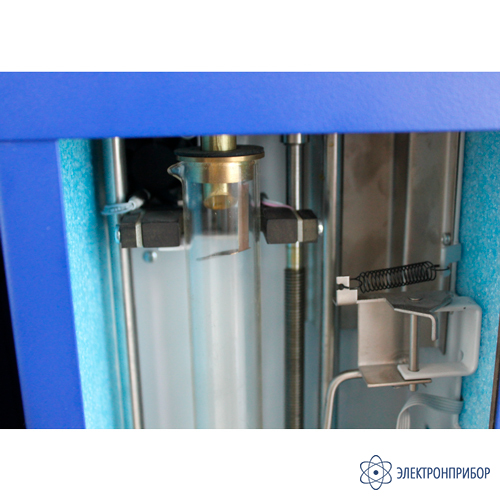

    • Измерение объема в мерном цилиндре.
    • Измерение остатка в автоматическом режиме.
    • Звуковая сигнализация начала кипения и окончания перегонки.
    • Сохранение в энергонезависимой памяти аппарата до 250 результатов испытания и графиков дистилляции, а также дополнительной информации о соблюдении условий испытания.
    • Возможность просмотра результатов испытания, а также их печати через последовательный порт RS-232.
    • Система полной самодиагностики с индикацией причин неисправностей на дисплее.
    • Интеграция с системой сбора данных ЛинтеЛ Линк позволяет осуществлять сбор и передачу результатов лабораторных испытаний с аппарата на персональный компьютер по беспроводной связи. Интеграция с лабораторной информационной системой ЛинтеЛ ЛИС, обеспечивает комплексную автоматизацию лабораторной деятельности.

  • Технические характеристики аппарата автоматического для разгонки нефтепродуктов АРНС-20:

    Параметр Единица измерения Диапазон измерения Точность измерения Дискретность
    ГОСТ 2177 ASTM D 86
    Объем отогнанного продукта мл от 5 до 100 ±0,5 ±0,3 0,1
    Температура паров продукта °С от 0 до 150 ±0,5
    от 0 до 300 ±1,0
    от 300 до 4501 ±1,5
    Атмосферное давление мм рт. ст. от 680 до 800 ±1 1
    Температура охлаждающей бани °С от 0 до 60 ±0,5
    Температура приемника °С от 13 до 35 ±0,5 1
    Скорость отгона2 мл/мин 0 до 9 ±0,5 0,1
    Параметры испытания
    Параметр Единица измерения ГОСТ 2177 ASTM D 86
    Группа Значение Группа Значение
    Температура приемника3 °С от 1 до 3 от +13 до +18 от 1 до 3 от +13 до +18
    4 от +15 до +35 4 от +15 до +35
    Время до начала кипения4 мин от 1 до 3 от 5 до 10 от 1 до 3 от 5 до 10
    4 от 5 до 15 4 от 5 до 15
    Время от начала кипения4 до получения 5% отгона сек от 1 до 2 от 60 до 75 от 1 до 2 от 60 до 100
    от 3 до 4 не ограничено от 3 до 4 не ограничено
    Средняя скорость отгона от 5% до 95% отгона мл/ мин от 1 до 4 от 4 до 5 - -
    Средняя скорость отгона от 5 % отгона до 5 мл остатка в колбе5 мл/ мин - - от 1 до 4 от 4 до 5
    Время от 95 % отгона до конца кипения мин от 1 до 2 от 2 до 5 - -
    от 3 до 4 не более 5
    Время от 5 мл остатка в колбе до конца кипения6 мин - - от 1 до 4 не более 5
    Имитация термометра от 1 до 3 ASTM 7C от 1 до 3 ASTM 7C
    4 ASTM 8C 4 ASTM 8C
    Эксплуатационные характеристики
    Параметр Единица измерения Значение
    Напряжение сети питания В от 187 до 253
    Частота сети питания Гц от 49 до 51
    Потребляемая мощность, не более кВт 1,5
    Температура окружающей среды °С от 10 до 35
    Относительная влажность при температуре +25°С, не более % 80
    Атмосферное давление мм рт.ст. от 680 до 800
    Масса аппарата (без учета теплоносителя в бане), не более кг 35
    Размеры аппарата (ширина х высота х глубина) мм 435х700х485

    Примечание:
    1 При использовании колбы Энглера из кварцевого стекла из комплекта по АИФ 4.071.011.
    2 Измеряется при отгоне от 5 до 95 (93,5) %.
    3 Для 1, 2 и 3 группы температура охлаждающей бани не должна превышать плюс 10°С. Для 4 группы необходимо обеспечить температуру окружающей среды от 15 до 35°С, или температуру охлаждающей бани от 23 до 27°С.
    4 Зависит от мощности P, подаваемой на нагреватель в течении времени T (параметры Р1,P2,P3 и T1,T2,T3).
    5 Остаток в колбе определяется с учётом динамического перепуска, который составляет 1,5 мл. Остатку в колбе 5 мл будет соответствовать объём в мерном цилиндре = 93,5 мл (перегнанный).
    6 Зависит от мощности P до КК, подаваемой на нагреватель.

  • Комплект поставки АРНС-20

    № Наименование Количество
    1 Аппарат автоматический для определения фракционного состава светлых нефтепродуктов АРНС-20 1
    2 Цилиндр мерный 2
    3 Шомпол 1
    4 Плита теплоизоляционная (подставка колбы отв.ø38 мм) 1
    5 Плита теплоизоляционная (подставка колбы отв.ø50 мм) 1
    6 Стекло смотровое 1
    7 Задвижка (крышка приемника) 2
    8 Каплеотбойник 1
    9 Крышка бани с теплообменником 1
    10 Кольцо 1
    11 Центрирующее приспособление 1
    12 Колба Энглера (КРН-125 ТС) 2
    13 Пробка силиконовая 10/13 отв.5,8 мм H=18 (пробка отвода) 2
    14 Пробка силиконовая 14/20 отв.5,5 мм H=24 (пробка колбы) 1
    15 Кольцо 011-015-25-2-4 ГОСТ 9833 1
    16 Кольцо 006-009-19-1-4 ГОСТ 9833 1
    17 Цилиндр мерный 10 мл по ГОСТ 1770 1
    18 Цилиндр мерный 5 мл по ГОСТ 1770 1
    19 Краткая инструкция лаборанта 1
    20 Паспорт 1
    21 Руководство по эксплуатации 1
    22 Методика аттестации 1
