Приборы контроля параметров нефтепродуктов

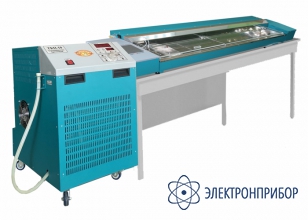

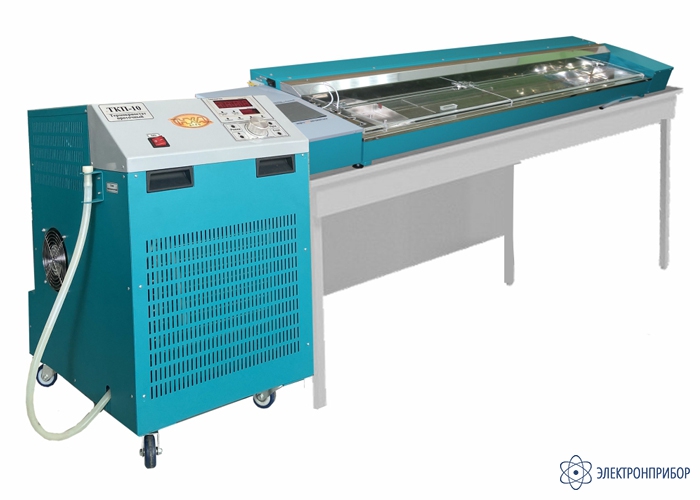

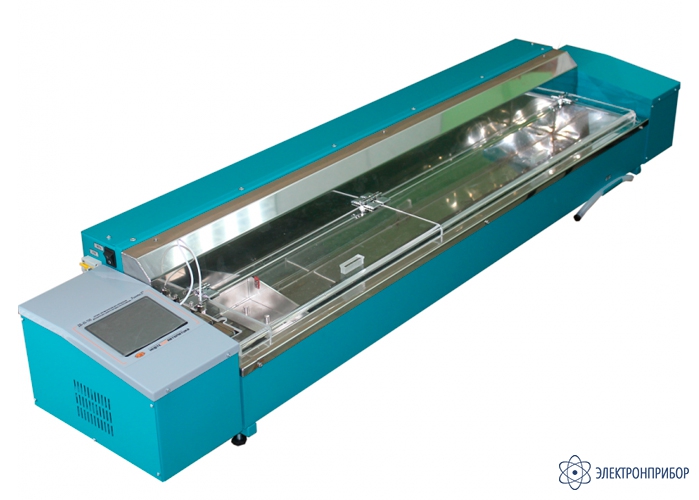

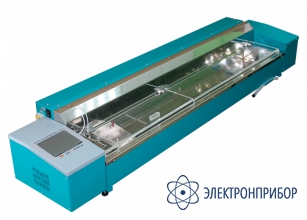

ДБ-20-100 ТКП — аппарат автоматический для определения растяжимости нефтяных битумов с темокриостатом

Код товара: 73099
  • Аппарат автоматический для определения растяжимости нефтяных битумов с темокриостатом ДБ-20-100 ТКП Аппарат автоматический для определения растяжимости нефтяных битумов с темокриостатом ДБ-20-100 ТКП

    • Гарантия

      1 год

    Назначение аппарата автоматического для определения растяжимости нефтяных битумов с темокриостатом ДБ-20-100 ТКП:

    Аппарат автоматический лабораторный ДБ-20-100 ТКП изготовлен согласно ТУ 28.99.99-053-0015785-2016, является испытательным оборудованием настольного типа и предназначен для определения растяжимости, эластичности, энергии деформации нефтяных битумов, а также испытаний пластмасс и полимеров на растяжение в соответствии со стандартами:

    • ГОСТ 11505 Битумы нефтяные. Метод определения растяжимости;
    • ГОСТ 33138 Битумы нефтяные дорожные вязкие. Метод определения растяжимости;
    • ГОСТ Р 52056 Вяжущие полимерно-битумные дорожные на основе блоксополимеров типа стирол-бутадиен-стирол. Технические условия;
    • ГОСТ 11262 Пластмассы. Метод испытания на растяжение;
    • ASTM D 113 Standard Test Method for Ductility of Asphalt Materials;
    • EN 13398 Битумы модифицированные и битуминозные вяжущие. Определение эластичности;
    • ASTM D 6084 Standard Test Method for Elastic Recovery of Asphalt Materials by Ductilometer;
    • EN 13703 Битумы и битуминозные вяжущие. Определение энергии деформации;
    • EN 13587 Битумы и битумные вяжущие. Определение механических свойств при растяжении битумных вяжущих;
    • EN 13589 Битумы и битуминозные вяжущие. Определения растяжимости.

    Поддержание температуры теплоносителя в комплектации аппарата ДБ-20-100 ТКП осуществляется проточным термокриостатом ТКП-10.

    Преимущества аппарата автоматического для определения растяжимости нефтяных битумов с темокриостатом ДБ-20-100 ТКП:

    • Отсутствует необходимость подключения аппарата к проточной воде, за счет чего достигается автономность работы ДБ-20-100 ТКП.
    • ДБ-20-100 ТКП обеспечивает достижения необходимой температуры теплоносителя в ванне аппарата за 1,5 - 2 часа.
    • Аппарат ДБ-20-100 ТКП обеспечивает заданную температуру в зоне испытаний за счет термокриостата от -10 до +40°С
    • Аппаррат обеспечивает автоматическое испытание образцов битума на растяжимость (дуктильность), эластичность, энергию деформации, а также испытание пластмасс и полимеров на растяжение.
    • ДБ-20-100 ТКП позволяет проводить испытание от 1 до 3-х образцов с максимальным усилием разрыва до 30 кг на каждый образец.
    • Автоматическое перемещение каретки с заданной скоростью.
    • Встроенный насос для перемешивания теплоносителя бани и современная система охлаждения обеспечивают минимальный градиент температуры в разных частях бани.
    • Ведение журнала испытаний обеспечивает хранение до 100 результатов испытаний и 30 графиков нагружения образцов
    • Запоминание значения растяжимости и номера пробы в автоматическом режиме по падению усилия натяжения или по нажатию оператором выносной кнопки фиксации разрыва образца.
    • Возможность проверки показаний датчика температуры бани образцовым термометром.
    • Система взаимодействия с оператором на основе цветного сенсорного дисплея облегчает освоение и повседневную эксплуатация аппарата.
    • Комплект разборных форм для образцов, поставляемых с аппаратом, соответствуют ГОСТ, ASTM, EN и обеспечивают удобную подготовку образцов к испытанию.
    • Прозрачная эргономичная крышка.
    • Система полной самодиагностики с индикацией причин неисправностей на дисплее.
    • Остановка процесса испытания по окончанию анализа со звуковой сигнализацией.
    • Возможность запуска термостата по таймеру – «отложенный запуск».

  • Технические характеристики аппарата автоматического для определения растяжимости нефтяных битумов с темокриостатом ДБ-20-100 ТКП:

    Параметр Значение
    Технические характеристики
    Количество одновременно испытываемых образцов от 1 до 3 штук
    Максимальная нагрузка на каждый измеритель 300 Н
    Скорость перемещения каретки от 0,1 до 100 см/мин
    Объем ванны 17 л
    Диапазон поддерживаемой температуры ванны от -10 до +40 °C
    Точностные характеристики
    Точность измерения усилия* ±1 %
    Неравномерность температуры теплоносителя в ванне, не более 0,5 °С
    Точность поддержания температуры ±0,5 °С при 0 °С;
    ±0,5 °С при 25 °С
    Точность поддержания скорости каретки, не более ±0,25 см/мин
    Точность измерения длины ± 2 мм
    Эксплуатационные характеристики
    Потребляемая мощность в режиме испытания не более 650 Вт (1 Проточный термокриостат ТКП-20 подключается к сети питания отдельно. Эксплуатационные характеристики указаны в руководстве по эксплуатации на соответствующий комплект)
    Габариты без упаковки (ШхВхД) Аппарат ДБ-20-100 ТКП - 1750х260х370 мм;
    термокриостат ТКП-10 - 395х600х500 мм
    Габариты с упаковкой (ШхВхД) Аппарат ДБ-20-100 ТКП - 2000х350х480 мм;
    термокриостат ТКП-10 - 500х800х700 мм
    Масса без упаковки Аппарат ДБ-20-100 ТКП - 80 кг;
    термокриостат ТКП-10 (без учета теплоносителя) - 67 кг
    Масса брутто Аппарат ДБ-20-100 ТКП - 100 кг;
    термокриостат ТКП-10 - 82 кг
    Температура окружающей среды от 10 до 35°С
    Относительная влажность при температуре +25°С 80 %
    Напряжение сети питания от 187 до 253 В
    Частота сети питания от 49 до 51 Гц
    Срок службы 6 лет, при наработке не более 15 000 часов
    Безопасность
    Электробезопасность Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000
    Звуковое сопровождение Подача звукового сигнала при окончании испытания, обнаружении неисправности
    Диагностика и настройка Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей

    *Относительно измеряемого усилия; для усилия менее 30 Н погрешность не более 0,3 Н.

  • Комплект поставки ДБ-20-100 ТКП

    № Наименование Количество
    1 Аппарат автоматический для определения растяжимости нефтяных битумов с термокриостатом ДБ-20-100 ТКП 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Методика аттестации 1
    5 Термокриостат проточный ЛинтеЛ® ТКП-10 1
    6 Руководство по эксплуатации ЛинтеЛ® ТКП-10 1
    7 Форма для битума EN 13398, ASTM D 113, ГОСТ 11505, ГОСТ 33138 6
    8 Пластина формы 6
    9 Столик для форм с пробами 1
    10 Кнопка выносная 1
    11 Нож 1
    12 Фильтр грубой очистки 1
    13 Муфта быстросъемная 1/2 2
    14 Кейс для принадлежностей 1
    15 Шприц 150 мл 1
    16 Соединительный кабель «нуль-модем» 1
    17 Воронка 1
    18 Трубопровод 2
