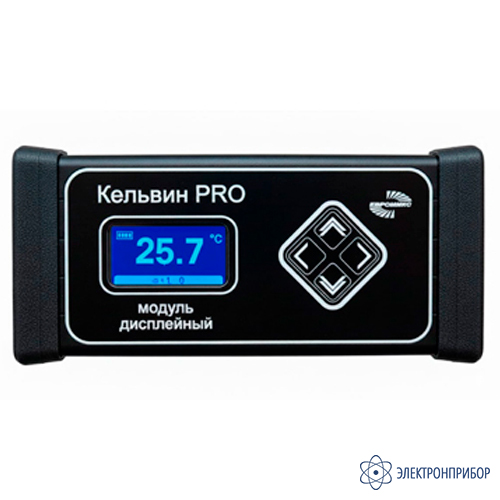

МД-2 (А76) — модуль дисплея для пирометров Кельвин RXR-PRO, RXT-PRO и ИКС 485
Код товара: 85000-
-
Производитель
-
Артикул
А76
Назначение модуля дисплея МД-2 (А76) для пирометров Кельвин RXR-PRO, RXT-PRO и ИКС 485:
Модуль дисплея МД-2 (А76) предназначен для работы с бесконтактными пирометрами типов RXR-PRO, RXT-PRO и ИКС-485. Он дополняет возможности датчиков и делает их использование более удобным.
Варианты исполнения датчиков температуры отличаются диапазоном измеряемых температур, показателем визирования датчиков, разрешением по температуре, быстродействием, наличием лазерного указателя или оптического прицела.
Функции модуля дисплея МД-2 (А76) для пирометров Кельвин RXR-PRO, RXT-PRO и ИКС 485:
- отображает температуру и EPS (излучательная способность) на OLED-экране;
- позволяет настраивать EPS с кнопок;
- показывает минимальные и максимальные значения;
- питает датчик (от 5 В USB или 12–24 В);
- передает оперативные данные на персональный компьютер (ПК) или на программируемый логический контроллер (ПЛК) по средствам интерфейса RS-485;
- работает как мост RS-485 ↔ USB — транслирует в режиме моста запросы на датчик и ответы на запросы с датчика для других контроллеров, подключенных к датчику через модуль;
- работает от USB-порта ПК.
-
-
Технические характеристики модуля дисплея МД-2 (А76) для пирометров Кельвин RXR-PRO, RXT-PRO и ИКС 485:
Параметр Значение Конструктивные параметры Габариты (ДхВхГ) 90 х 45 х 20 мм, длина кабелей 90 мм Масса 60 г Максимальное напряжение питания 24 В Защита от переполюсовки питания обратный диод Защита от перенапряжений RS-485 есть Органы управления четыре тактовые кнопки Индикация Тип индикатора OLED экран 1.3” 128 х 64 Цвет белый (возможно под заказ другие цвета) Разъемы для подключения Разъем DB9 D-SUB (male) для связи модуля с датчиком Разъём USB Type-C для подключения модуля к ПК или портативному аккумулятору Разъем DB9 D-SUB (female) для подключения модуля «в разрыв» между прибором и ПЛК (ПК) Питание модуля Через разъём DB9 D-SUB (female) питание 12–24 В Через разъём USB Type-C альтернативное питание 5 В Потребляемая мощность не более 0,5 Вт Интерфейс датчика(разъем DB9 D-SUB (male)) Интерфейс гальванически развязанный RS-485 с защитой Рекомендуемый тип кабеля витая пара Длина линии связи с датчиком до 1200 м Протокол обмена MODBUS Напряжение питания датчика 12 В при работе от USB Интерфейс для подключения к ПК или ПЛК (DB9 D-SUB (female)) Интерфейс гальванически развязанный RS-485 с защитой Рекомендуемый тип кабеля витая пара Длина линии связи до 1200 м Протокол обмена MODBUS Напряжение питания модуля и датчика 12-24 В -
Комплект поставки МД-2 (А76)
№ Наименование Количество 1 Модуль дисплея МД-2 (А76) для пирометров Кельвин RXR-PRO, RXT-PRO и ИКС 485 1 2 Набор кабелей в соответствии с типом пирометра 1 3 Кабель USB Type-C 1 -
