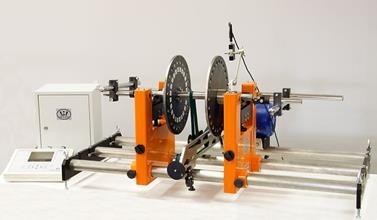

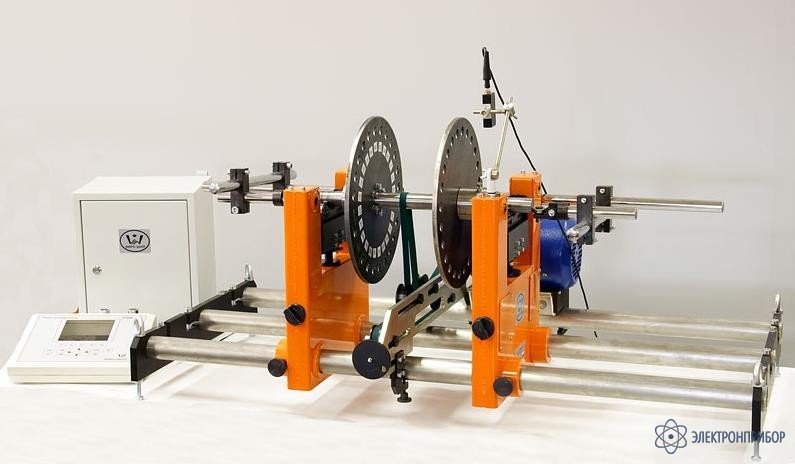

СБУ-60 — универсальный балансировочный стенд зарезонансного типа (до 60 кг)

Код товара: 23723
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      41580-09 до 02.10.2024

    • Производитель

      Вибро-Центр, Россия

    Сертификаты

    Назначение стенда СБУ-60:

    Станок балансировочный, универсальный зарезонансного типа СБУ-60, рассчитанн на массу роторов от 1,0 до 60 кг. Выбор зарезонансного типа станков (с податливыми опорами), обусловлен рядом их преимуществ:

    • универсальность применения, что важно для условий ремонтных предприятий;
    • отсутствие сложного фундамента и простота монтажа балансировочного станка в цехе;
    • простота использования за счет применения микропроцессорных систем управления.

    Станки серии СБУ практически не требуют технического обслуживания, кроме текущего. Ремонт станков производится блочно, заменой узлов.

    Для управления балансировочными станками серии СБУ используется система управления и расчетов «SSB-M».

    Основным элементом зарезонансного балансировочного станка являются податливые (колеблющиеся) опоры, по принципу действия напоминающие маятник. Чем меньше затухание (от трения в подшипниках) в опоре, тем выше чувствительность станка, и шире диапазон масс роторов, которые можно балансировать на данном станке.

    Реализована возможность балансировки роторов с различным расположением опорных шеек ротора, и мест установки приводного ремня. В них реализован полный набор алгоритмов балансировки, которые могут понадобиться специалисту при работе. Система управления станком позволяет проводить балансировочные работы как с «новыми» (для станка) роторами, так и с роторами, коэффициенты чувствительности которых уже хранятся в памяти системы управления.

    В процессе проведения балансировки система управления может останавливать ротор в любом заданном положении, тяжелой точкой вверх, вниз, и т. д. Это позволяет снизить общие трудозатраты при проведении балансировочных работ.

    По итогам проведения балансировочных работ автоматически формируется протокол балансировки. Этот протокол сохраняется в памяти балансировочного прибора, и, при необходимости, может быть распечатан на принтере, входящем в состав поставки балансировочного станка.

  • Основные технические характеристики стенда СБУ-60:

    Параметр Значения
    Максимальная масса ротора, кг 60,0
    Минимальная масса ротора, кг 1,0
    Максимальный диаметр ротора, мм 700
    Диаметр опорных шеек ротора, мм 20 - 200
    Расстояние между серединами опорных шеек ротора, мм 120 / 1060
    Тип опор ролики
    Чувствительность, г х мм/кг 0,05
    Частота вращения ротора при балансировке, об/мин 500
    Тип электродвигателя асинхронный, с регулируемой частотой
    Мощность электродвигателя, кВт 1,1
    Тип передачи плоский ремень
    Система управления станком SSB-M
    Длина основания станка, мм 1280
    Масса станка не более, кг 95
  • Комплект поставки СБУ-60

    Наименование Количество
    1 Универсальный балансировочный стенд зарезонансного типа СБУ-60 1
