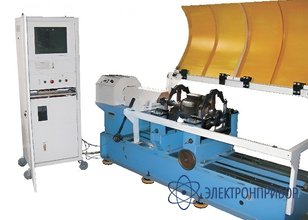

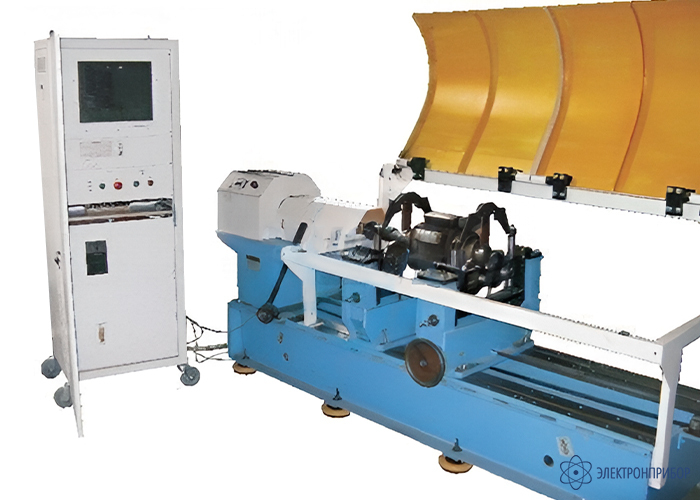

СБС-07МК — стенд определения дисбаланса ротора
Код товара: 85295-
Сертификаты
Назначение стенда определения дисбаланса ротора СБС-07МК:
Стенд СБС-07МК предназначен для определения составляющих дисбаланса по двум плоскостям коррекции вращающихся роторов электрических машин, якорей электродвигателей, мотор-генераторов (типа DCG-32, DUGG-28, 2ГВ-003, 2ГВ-008, 23/07.17, 23/07.19, 23/07.21, DUGG-28 В, 4435/24/2а3, ГСВ- 8Е/01, 2ГВ-003.10, 2ГВ-003.12, 2ГВ-003.12У1, 2ГВ-003.13, ЭГВ.01.У1, ЭГВ.01.1.У1, ЭГВ.01.2.У1, ЭГВ-08.У1, 2ГВ-008.У1, 2ГВ-008.2У1, 2ГВ-008.3У1, 2ГВ.13.У1, ЭГВ-32) при изготовлении или выполнении ремонтных и профилактических работ. На стенде могут балансироваться ротора других типов генераторов, тяговых моторов, электродвигателей; а также коленчатые валы; крыльчатки двухопорных центробежных вентиляторов.
По требованию Заказчика можно доработать или внести изменения в технические характеристики стенда.
Описание стенда определения дисбаланса ротора СБС-07МК:
Стенд выполнен согласно требованиям «Электрическое оборудование. Руководство по ремонту 030ПКБ ЦЛ-03РК». Использование стенда сокращает трудозатраты на многократное повторение операций по устранению динамической неуравновешенной массы балансируемых изделий. Использование компьютерной стойки управления и регулирования СУР с встроенным блоком электропривода с частотным преобразователем, наличие высокочувствительной измерительной системы, бесконтактных индуктивных датчиков перемещений с селективным усилителем-фильтром, специализированного программного обеспечения для расчета массы корректирующих пластин или удаляемой массы с указанием количества, диаметра, глубины сверления отверстий на расчетном угловом секторе окружности балансируемого изделия для каждой плоскости коррекции позволяет повысить точность балансировки, снизить остаточный дисбаланс, производить балансировку за три пуска и упростить процесс калибровки и архивировать данные процесса балансировки.
Особенности стенда определения дисбаланса ротора СБС-07МК:
- применяются комплектующие импортного производства;
- оснастка под наиболее распространенные ротора и рекомендации по изготовлению на другие типы изделий;
- наличие подпрограмм по устранению дисбаланса под каждый тип ротора;
- комплект эксплуатационной документации, чертежи для изготовления оснастки и программа аттестации.
Комплексность стенда определения дисбаланса ротора СБС-07МК:
- станина;
- бабка передняя с двигателем и сильфонным карданным валом, на конце которого установлена муфта для присоединения к балансируемому изделию;
- блоки колебаний левый и правый с самоустанавливающимися роликами;
- механизм перемещения;
- бесконтактные индуктивные датчики перемещений со встроенным усилителем и селективным фильтром;
- трехканальный фотодатчик с усилителем;
- индикатор угла поворота с тахометром оборотов балансируемого изделия;
- компьютерная стойка управления и регулирования СУР-01−01 с программным обеспечением и встроенным блоком электропривода с частотным преобразователем;
- кожух защитного ограждения, комплект муфт, втулок и специальной оснастки;
- по требованию заказчика стенд может комплектоваться ременным приводом для вращения ротора.
-
-
Технические характеристики стенда определения дисбаланса ротора СБС-07МК:
Параметр Значение Остаточный удельный дисбаланс, г·мм/кг, не более*:
- при массе ротора до 30 кг
- при массе ротора до 100 кг
- при массе ротора до 340 кг
10
10
6Чувствительность по остаточному удельному дисбалансу, г·мм/кг, не более 3 Частота вращения шпинделя, об/мин регулируемая, от 0 до 3000 ** Электрическая прочность изоляции цепей питания, В 2000 Сопротивление изоляции, МОм, не менее 10 Сопротивление заземления, Ом, не более 0,1 Потребляемая мощность, кВт, не более 5 Радиальное биение роликов, мм, не более ± 0,01 Пределы приведенной погрешности измерения дисбаланса при изменении массы балансировочных грузов от 10 г до 60 г, % ± 10 Масса, кг, не более:
- стенд
- стойка
1000
100Габариты (ДхШхВ), мм, не более:
- стенд
- стойка
2650 х 775 х 1100
600 х 600 х 1740* - для ротора с остаточным удельным дисбалансом не более 1 г·мм/кг;
** - определяется по требованию Заказчика. -
Комплект поставки СБС-07МК
№ Наименование Количество 1 Стенд определения дисбаланса ротора СБС-07МК 1 -
