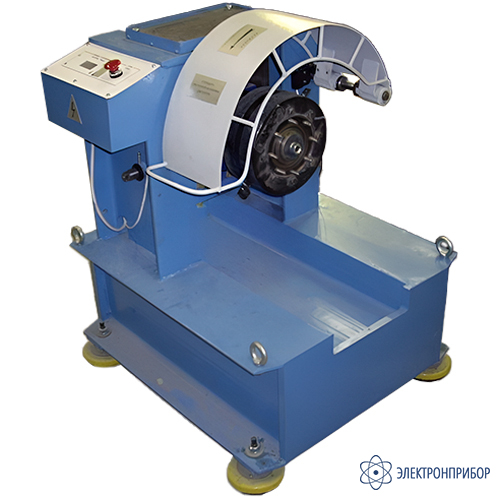

СБС-05МК — стенд определения дисбаланса муфт
Код товара: 85291-

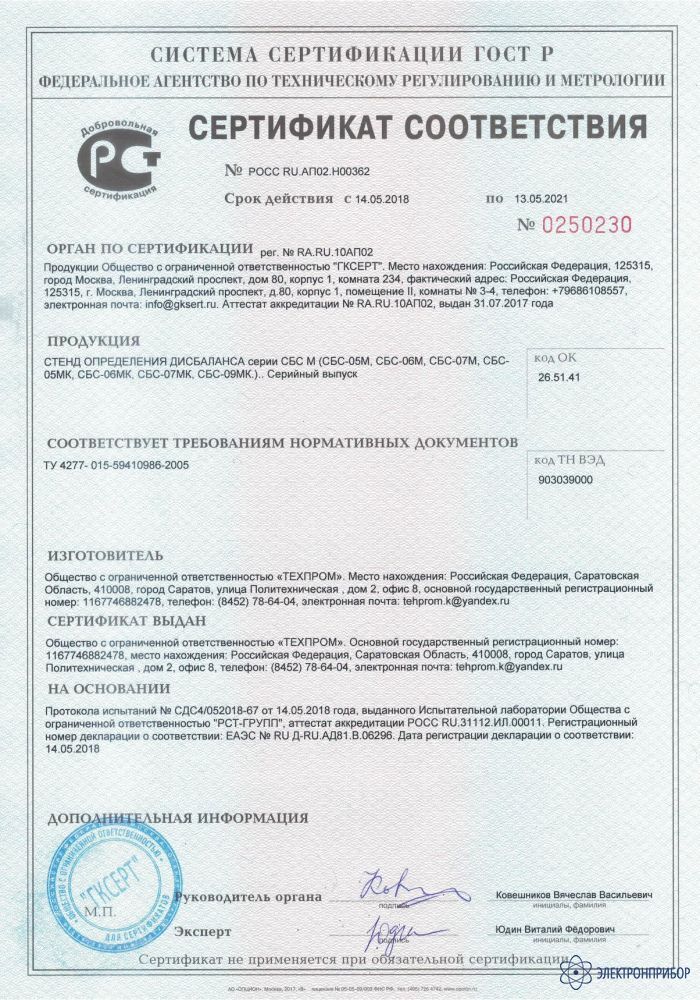

Сертификаты
Назначение стенда определения дисбаланса муфт СБС-05МК:
Стенд СБС-05МК предназначен для определения составляющих дисбаланса вращаемой на стенде муфты (муфта упругая 380.62НСБ для привода генератора типа ВБА32/2, автоматическая фрикционная муфта сцепления МАБ 2; МА-50/3М), а также дисков и маховиков в сборе со сцеплением; роторов центробежных вентиляторов; распылителей; демпферов; любых роторов с отношением диаметра к длине более 1.
Описание стенда определения дисбаланса муфт СБС-05МК:
Стенд выполнен согласно требованиям: руководства по ремонту № 038 ПКБ ЦЛ/ПКТБВ-04 РД; ТК-030; руководства по ремонту карданных валов ЖД-42 500.10-06.002НПКБ ЦЛ-02РД; перечня измерительного инструмента, приспособлений и оборудования, применяемого при ремонте редукторно-карданных приводов на средней части оси ЕЮК160-1Н, ВБА32/2 и от торца шейки оси колесной пары типа ТРКП и ТК-2.
На стенде балансируются карданные валы по двум плоскостям коррекции за три пуска. Использование компьютерной стойки управления и регулирования СУР с встроенным блоком электропривода с частотным преобразователем, наличие высокочувствительной измерительной системы, бесконтактных индуктивных датчиков перемещений с селективным усилителем-фильтром, специализированного программного обеспечения для расчета массы корректирующих пластин или удаляемой массы с указанием количества, диаметра, глубины сверления отверстий на расчетном угловом секторе окружности балансируемого изделия для каждой плоскости коррекции позволяет повысить точность балансировки, снизить остаточный дисбаланс, производить балансировку за три пуска и упростить процесс калибровки и архивировать данные процесса балансировки.
Особенности стенда определения дисбаланса муфт СБС-05МК:
- совмещены опора с приводом, что исключает передаточные звенья, упрощает конструкцию стенда;
- быстрый разгон исключает резонансные колебания и опасные механические напряжения при больших массах изделий;
- оснастка под наиболее распространенные муфты и рекомендации по изготовлению на другие типы изделий;
- спецсъемники для снятия оправок с приводного шпинделя и изделий с оправок;
- наличие подпрограмм по устранению дисбаланса под каждый тип муфты;
- наличие подпрограмм учитывающих радиальное биение оправок на шпинделе;
- комплект эксплуатационной документации, чертежи для изготовления оснастки и программа аттестации.
Комплектность стенда определения дисбаланса муфт СБС-05МК:
- станина;
- блок колебаний с усиленным высокоточным шпиндель-двигателем для вращения муфт;
- комплект специальной оснастки с оправками;
- бесконтактный индуктивный датчик перемещений со встроенным усилителем и селективным фильтром;
- трехканальный фотодатчик с усилителем;
- индикатор угла поворота с тахометром оборотов;
- компьютерная стойка управления и регулирования СУР-01 с программным обеспечением и встроенным блоком электропривода с частотным преобразователем.
-
-
Технические характеристики стенда определения дисбаланса муфт СБС-05МК:
Параметр Значение Стенд СБС-05МК стенд стойка СУР-01 Габариты, мм 990 х 700 х 1280 640 х 640 х 1780 Масса, кг 450 100 Частотный привод Мощность, кВт 1,5 Частота вращения, об/мин 100 - 3000 Точностные характеристики Остаточный, удельный дисбаланс, г·мм/кг 5 Чувствительность по остаточному, удельному дисбалансу, г·мм/кг 3 Пределы относительной погрешности измерения дисбаланса, %
(масса грузов от 10-70 г)+10 Радиальное биение шпинделя, мм не более 0,04 Параметры балансируемого изделия Диаметр, мм не более 600 Масса, кг 10-100 -
Комплект поставки СБС-05МК
№ Наименование Количество 1 Стенд определения дисбаланса муфт СБС-05МК 1 -
