Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

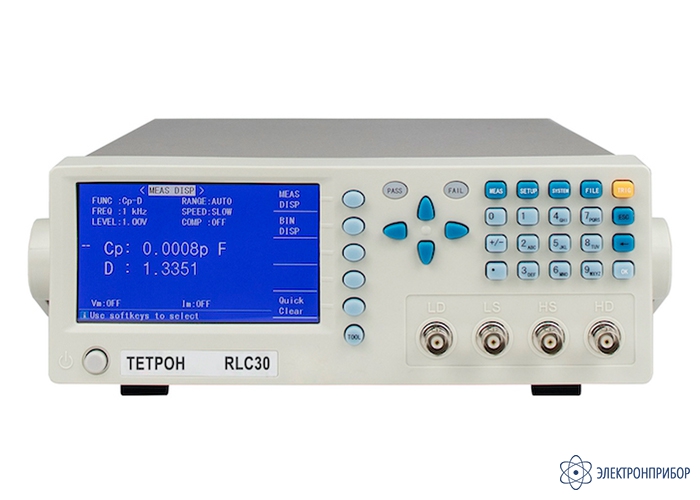

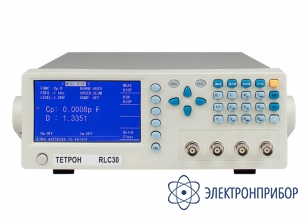

ТЕТРОН-RLC30 — измеритель иммитанса 30 кГц
Код товара: 71096-
-
Гарантия
12 месяцев
-
Производитель
-
Артикул
108077
Описание измерителя иммитанса 30 кГц ТЕТРОН-RLC30:
ТЕТРОН-RLC30 это лабораторный высокоточный измеритель RLC, предназначенный для исследования и измерений на производственных линиях. Базовая погрешность 0,1%.
Модель обладает множеством различных функций и широким частотным диапазоном до 30 кГц (6 поддиапазонов).
Прибор может проводить измерение сопротивления, проводимости, емкости, индуктивности, тангенса угла потерь, добротности и фазового сдвига.
Позволяет выбирать уровень и импеданс тест-сигнала.
ТЕТРОН-RLC30 имеет 100 ячеек внутренней энергонезависимой памяти и автоматически запоминает последние установленные параметры.
В комплекте с прибором поставляется паспорт с отметкой ОТК и сертификат о калибровке.
-
-
Технические характеристики измерителя иммитанса 30 кГц ТЕТРОН-RLC30:
Диапазон измерения Погрешность Измеряемые параметры |Z| (комплексное сопротивление), R (активное сопротивление), X (реактивное сопротивление), |Y| (комплексная проводимость), G (активная проводимость), B (реактивная проводимость), C (емкость), L (индуктивность), D (тангенс угла потерь), Q (добротность), θ (фазовый сдвиг) Диапазоны измерения |Z|, R, X – от 0.01 мОм до 99.999 МОм;
|Y|, G, B – от 0.0001 мкСм до 99.999 См;
C – от 0.0001 пФ до 9.9999 Ф;
L – от 0.0001 мкГн до 999.99 Гн;
D – от 0.0001 до 9.9999;
Q – от 0.0001 до 9999,9;
θ – от -179.99º до +179.99º;
Δ% - от -999.99% до +999.99%Частота тест-сигнала 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 30 кГц Базовая погрешность 0.1% Уровень тест-сигнала 0.1 В, 0.3 В, 1 В Погрешность установки тест-сигнала 5% Схема измерения последовательная, параллельная Выбор диапазона автоматический, ручной, функция удержания показаний Режим триггера внутренний, внешний, ручной Скорость измерения быстрая – 30 в сек., средняя – 10 в сек., медленная – 3 в сек Режим усреднения 1 – 255 Время задержки 0 – 60 с, шаг 1 мс Калибровка (компенсация) короткое замыкание, холостой ход (открытый контур), нагрузка Режим индикации измерений прямое, ∆, ∆%, V/I Выходной импеданс 100 Ом, 30 Ом Компаратор нет Память встроенная на 100 параметров (до 500 с внешним накопителем) Интерфейс RS-232, USB-host для внешнего накопителя Дисплей жидкокристаллический 4,3”, 5 разрядов Питание 110/220В ± 10%, 47-63 Гц Потребляемая мощность не более 30 ВА Условия эксплуатации температура 0 °C - 40 °C, влажность до 80% Габаритные размеры 340х265х100 мм Масса 3,5 кг Технические условия (ТУ) ТУ 26.51.43-006-48526697-2018 -
Комплект поставки ТЕТРОН-RLC30
№ Наименование Количество 1 Измеритель иммитанса 30 кГц ТЕТРОН-RLC30 1 2 Тестовый пробник с зажимами 1 3 Кабель сетевого питания 1 4 Паспорт изделия с отметкой ОТК 1 5 Сертификат о калибровке 1 -
