Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

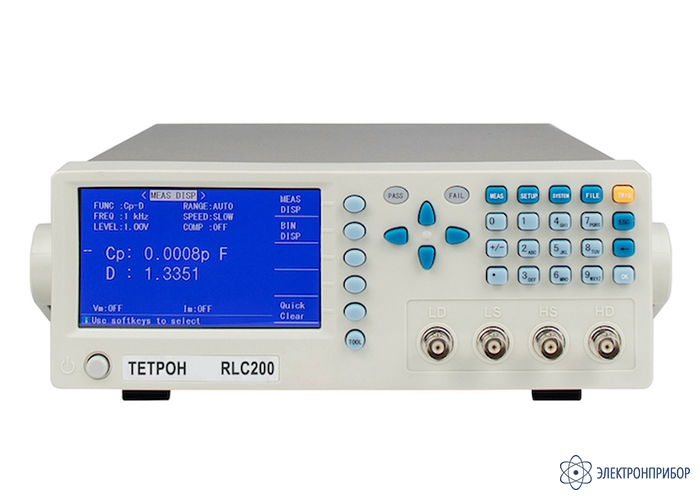

ТЕТРОН-RLC200 — измеритель иммитанса 200 кГц

Код товара: 71097

  • Описание измерителя иммитанса 200 кГц ТЕТРОН-RLC200:

    ТЕТРОН-RLC200 это лабораторный высокоточный измеритель RLC, предназначенный для исследования и измерений на производственных линиях. Базовая погрешность 0,1%.

    Модель обладает множеством различных функций и широким частотным диапазоном до 200 кГц (40 поддиапазонов).

    Прибор может проводить измерение сопротивления, проводимости, емкости, индуктивности, тангенса угла потерь, добротности и фазового сдвига.

    Позволяет выбирать уровень и импеданс тест-сигнала.

    ТЕТРОН-RLC200 имеет 100 ячеек внутренней энергонезависимой памяти и автоматически запоминает последние установленные параметры.

    В комплекте с прибором поставляется паспорт с отметкой ОТК. По требованию заказчика оформляется сертификат о калибровке.

  • Технические характеристики измерителя иммитанса 200 кГц ТЕТРОН-RLC200:

    Диапазон измерения Погрешность
    Измеряемые параметры |Z| (комплексное сопротивление), R (активное сопротивление), X (реактивное сопротивление), |Y| (комплексная проводимость), G (активная проводимость), B (реактивная проводимость), C (емкость), L (индуктивность), D (тангенс угла потерь), Q (добротность), θ (фазовый сдвиг)
    Диапазоны измерения |Z|, R, X – от 0.01 мОм до 99.999 МОм;
    |Y|, G, B – от 0.0001 мкСм до 99.999 См;
    C – от 0.0001 пФ до 9.9999 Ф;
    L – от 0.0001 мкГн до 999.99 Гн;
    D – от 0.0001 до 9.9999;
    Q – от 0.0001 до 9999,9;
    θ – от -179.99º до +179.99º;
    Δ% - от -999.99% до +999.99%
    Частота тест-сигнала 40 Гц, 50 Гц, 60 Гц, 75 Гц, 100 Гц, 120 Гц, 150 Гц, 200 Гц, 250 Гц, 300 Гц, 400 Гц, 500 Гц, 600 Гц, 750 Гц, 800 Гц, 1 кГц, 1,5 кГц, 2 кГц, 2,5 кГц, 3 кГц, 4 кГц, 5 кГц, 6 кГц, 7,5 кГц, 10 кГц, 12 кГц, 15 кГц, 15,7 кГц, 16,2 кГц, 20 кГц, 25 кГц, 30 кГц, 40 кГц, 50 кГц, 60 кГц, 66,6 кГц, 75 кГц, 100 кГц, 120 кГц, 150 кГц, 200 кГц
    Базовая погрешность 0.1%
    Уровень тест-сигнала 0.1 В, 0.3 В, 0.5 В, 1 В
    Погрешность установки тест-сигнала 5%
    Схема измерения последовательная, параллельная
    Выбор диапазона автоматический, ручной, функция удержания показаний
    Режим триггера внутренний, внешний, ручной
    Скорость измерения быстрая – 30 в сек., средняя – 10 в сек., медленная – 3 в сек
    Режим усреднения 1 – 255
    Время задержки 0 – 60 с, шаг 1 мс
    Калибровка (компенсация) короткое замыкание, холостой ход (открытый контур), нагрузка
    Режим индикации измерений прямое, ∆, ∆%, V/I
    Выходной импеданс 100 Ом, 30 Ом
    Компаратор нет
    Память встроенная на 100 параметров (до 500 с внешним накопителем)
    Интерфейс RS-232, USB-host для внешнего накопителя
    Дисплей жидкокристаллический 4,3”, 5 разрядов
    Питание 110/220В ± 10%, 47-63 Гц
    Потребляемая мощность не более 30 ВА
    Условия эксплуатации температура 0 °C - 40 °C, влажность до 80%
    Габаритные размеры 340х265х100 мм
    Масса 3,5 кг
    Технические условия (ТУ) ТУ 26.51.43-006-48526697-2018

  • Комплект поставки ТЕТРОН-RLC200

    № Наименование Количество
    1 Измеритель иммитанса 200 кГц ТЕТРОН-RLC200 1
    2 Тестовый пробник с зажимами 1
    3 Кабель сетевого питания 1
    4 Паспорт изделия с отметкой ОТК 1
    5 Сертификат о калибровке 1
