Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

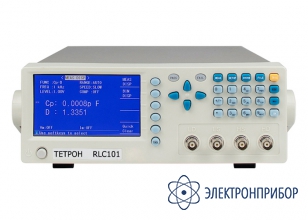

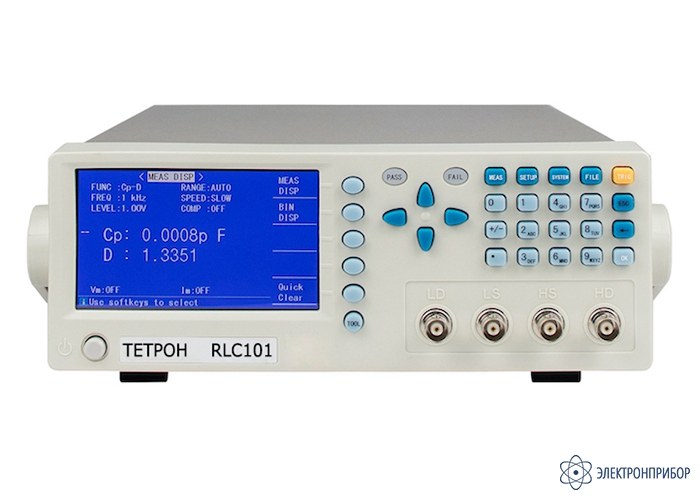

ТЕТРОН-RLC101 — измеритель иммитанса 100 кГц

Код товара: 71098

  • Описание измерителя иммитанса 100 кГц ТЕТРОН-RLC101:

    ТЕТРОН-RLC101 является высокоточным измерителем RLC с базовой погрешностью 0,05 процента. Максимальная частота тест-сигнала может плавно регулироваться в диапазоне от 12 Гц до 100 кГц с шагом в 0,1 мГц. Предназначен для измерений и исследований на производственных линиях. Прибор имеет 100 ячеек внутренней энергонезависимой памяти и автоматически запоминает последние установленные параметры.

    В комплекте с прибором поставляется паспорт с отметкой ОТК и сертификат о калибровке.

  • Технические характеристики измерителя иммитанса 100 кГц ТЕТРОН-RLC101:

    Диапазон измерения Погрешность
    Измеряемые параметры |Z| (комплексное сопротивление), R (активное сопротивление), X (реактивное сопротивление), |Y| (комплексная проводимость), G (активная проводимость), B (реактивная проводимость), C (емкость), L (индуктивность), D (тангенс угла потерь), Q (добротность), θ (фазовый сдвиг)
    Диапазоны измерения |Z|, R, X: от 0,01 мОм до 99,9999 МОм;
    |Y|, G, B: от 0,00001 мкСм до 99,9999 См;
    C: от 0,00001 пФ до 9,99999 Ф;
    L: от 0,00001 мкГн до 99,9999 Гн;
    D: от 0,00001 до 99999,9;
    Q: от 0,00001 до 99999,9;
    θ (DEG): от -179,999º до +179,999º;
    θ (RAD): от -3,14159 до +3,14159;
    Δ%: от -999,99% до +999,99%
    Частота тест-сигнала 12 Гц – 100 кГц
    Минимальный шаг 0,1 МГц
    Базовая погрешность 0.05%
    Уровень тест-сигнала Нормальный: 5 мВ - 2 В RMS, погрешность 10%, минимальный шаг 1 мВ, максимальный ток 20 мА;
    Постоянный уровень: 5 мВ - 1 В RMS, погрешность 6%, минимальный шаг 1 мВ
    Схема измерения последовательная, параллельная
    Выбор диапазона автоматический, ручной, функция удержания показаний
    Режим триггера внутренний, внешний, ручной
    Скорость измерения быстрая – 75 в сек., средняя – 12 в сек., медленная – 3 в сек.
    Режим усреднения 1 – 255
    Время задержки 0 – 60 с, шаг 1 мс
    Калибровка (компенсация) короткое замыкание, холостой ход (открытый контур), нагрузка
    Режим индикации измерений прямое, ∆, ∆%, V/I
    Выходной импеданс 30 Ом, 100 Ом, 10/100, 10/СС
    Компаратор 10 ячеек
    Память встроенная на 100 параметров (до 500 с внешним накопителем)
    Интерфейс RS-232, USB-host для внешнего накопителя
    Дисплей жидкокристаллический 4,3”, 5 разрядов
    Питание 110/220В ± 10%, 47-63 Гц
    Потребляемая мощность не более 50 ВА
    Условия эксплуатации температура 0 °C - 40 °C, влажность до 80%
    Габаритные размеры 265х100х340 мм
    Масса 4,5 кг

  • Комплект поставки ТЕТРОН-RLC101

    № Наименование Количество
    1 Измеритель иммитанса 100 кГц ТЕТРОН-RLC101 1
    2 Тестовый пробник с зажимами 1
    3 Кабель сетевого питания 1
    4 Паспорт изделия с отметкой ОТК 1
    5 Сертификат о калибровке 1
