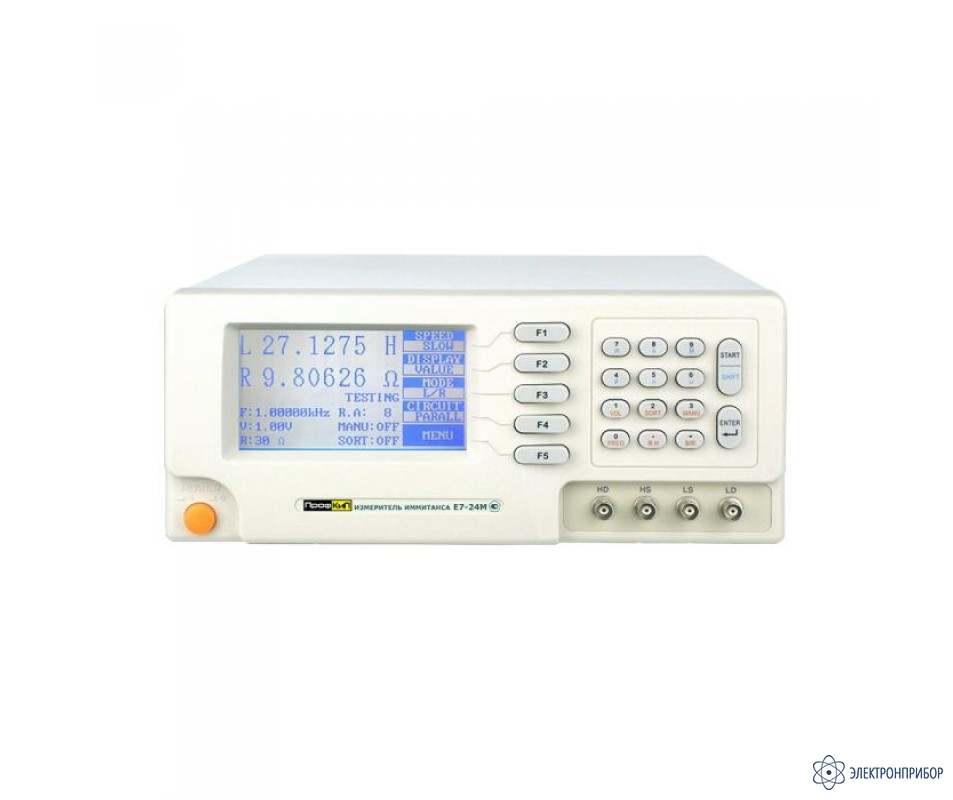

ПрофКиП Е7-24М — измеритель иммитанса
Код товара: 62333-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
55585-13 до 31.07.2028
-
Производитель
Сертификаты
Назначение измерителя иммитанса ПрофКиП Е7-24М:
Прецизионный измеритель RLC ПрофКиП Е7-24М предназначен для измерения иммитанса различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах от 50 Гц до 200 кГц. Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами. Области применения: производственный входной и выходной контроль радиокомпонентов, лабораторные исследования параметров элементов цепей, полупроводниковых структур, компарирование мер иммитанса.
Особенности измерителя иммитанса ПрофКиП Е7-24М:
- Программируемый сигнал в диапазоне частот от 50 Гц до 200 кГц с 12000 точек;
- Программируемый сигнал с уровнем от 10 мВ скз до 2.0 В скз с шагом 0.01 В;
- 10 измеряемых параметров;
- Базовая погрешность 0.05%;
- Тест-сигнал: 10 кГц … 100кГц;
- Последовательная /параллельная схема замещения;
- Одновременная индикация двух результатов измерения;
- Измерение в абсолютных и относительных единицах, ∆-измерения;
- Большой высококонтрастный ЖК-дисплей с подсветкой;
- Интерфейс: RS-232, HANDLER.
-
-
Технические характеристики измерителя иммитанса ПрофКиП Е7-24М:
Параметр Значение Измеряемые параметры L, C, R, |Z|, D, Q, X, B, G, θ Точность 0.05% Частота тест-сигнала 50 Гц … 200 кГц с 12000 точек Уровень тест-сигнала 0.01 В скз … 2.00 В скз Разрешение по уровню 0.01 В Выходной импеданс 30 Ом или 100 Ом Диапазон измерения |Z|, R, X: 0.00001 Ом … 99.9999 МОм
C: 0.00001 пФ … 999.999 мФ
L: 0.00001 мкГн … 9.99999 кГн
G, B: 0.0001 мкс … 999.999 с
D: 0.00001 … 9.99999
Q: 0.00001 … 99999.9
Θ(DEG): -179.999° … 179.999°
Θ(RAD): -3.14159 … 3.14159
Δ%: -999.999% … 999.999%Скорость измерения медленно (slow): 650 мс умеренно (medium): 90 мс быстро (fast): 32 мс Схема измерений параллельная /последовательная Запуск измерений автоматический /ручной Режим запуска внутренний /внешний, ручной Усреднение скорости 1 … 255 Функции коррекции открытые /короткие и корректировки развертки Измерительные терминалы пять терминалов Режим отображения непосредственный, ΔABS, Δ%, V/I (V/I монитор), номер контейнера и счетчик контейнера Разрядность дисплея первичный и вторичный: 6 разрядов Функции компаратора контейнер 1 … контейнер 9 и выход контейнера, 10 контейнеров Интерфейс RS-232, HANDLER ЖК-дисплей с подсветкой (240х128) Питание 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц Габаритные размеры 320 х 140 х 400 мм Вес 4.5 кг -
Комплект поставки ПрофКиП Е7-24М
№ Наименование Количество 1 Измеритель иммитанса ПрофКиП Е7-24М 1 2 4-проводный измерительный кабель с 2 зажимами типа «крокодил» 1 3 Испытательный стенд 1 4 Кабель питания 1
