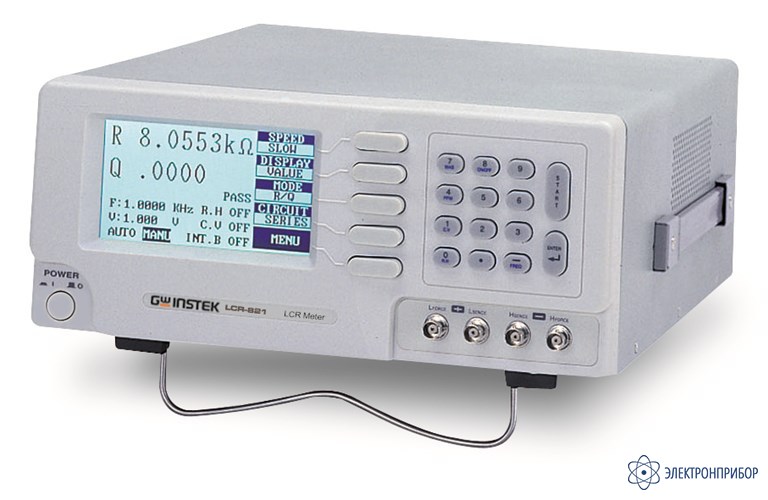

LCR-821 — RLC измеритель

Код товара: 22107
  • 20187-05

    Назначение прецизионного измерителя LCR-821:

    Прецизионный измеритель LCR-821: Сопротивление 6,25 Ом – 410 кОм; Емкость 20 пФ –2,083 мФ; Индуктивность 5 мкГн – 5417 Гн; Добротность/Тангенс угла потерь 0,0001 ... 9999; Фазовый сдвиг -180 ... 180о; Частота тест-сигнала 12 Гц - 200 кГц; Уровень тест-сигнала 5 мВ - 1,275 В; Базовая погрешность 0,1%; Внутреннее/внешнее смещение до 35 В; Запись до 100 профилей; Дельта-измерения; Усреднение (1 - 255 измерений); 5-разрядая индикация; Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн); ЖК-матрица (240х128 точек) с подсветкой и регулировкой контрастности; Масса 5,5 кг.

    Особенности прецизионного измерителя LCR-821:

    • Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/ параллельного сопротивления, комплексного сопротивления и фазового сдвига между током и напряжением;
    • Базовая погрешность 0,1%;
    • Тест-сигнала: 12 Гц - 200 кГц;
    • Последовательная/параллельная схема замещения;
    • Внутренне и внешнее смещения;
    • Запись/считывание до 100 профилей;
    • Одновременная индикация двух результатов измерения;
    • Измерение в абсолютных и относительных единицах, Δ-измерения;
    • Усреднение результатов измерения;
    • Программная компенсация начальной емкости и сопротивления;
    • Большой высококонтрастный ЖК-дисплей с подсветкой;
    • Опция: интерфейс RS-232.

  • Технические характеристики прецизионного измерителя LCR-821:

    Параметр Значения
    ИЗМЕРЕНИЕ RLC
    Сопротивление (DCR, ECR, Z) 6,25 Ом – 410 кОм
    Емкость (C) 20 пФ –2,083 мФ
    Индуктивность (L) 5 мкГн - 5417 Гн
    Добротность (Q) 0,0001 - 9999
    Тангенс угла потерь (D) 0,0001 - 9999
    Фазовый сдвиг (q) -180 ... 180o
    Базовая погрешность ± 0,1%
    Режимы измерения R/Q, C/D, C/R, L/Q, L/R, Z/q
    Запуск измерений Автоматический или ручной
    Схема измерения Параллельная/последовательная (ручной выбор)
    ТЕСТ СИГНАЛ
    Частота тест-сигнала 12 Гц – 200 кГц
    504 фиксированные установки
    Уровень тест-сигнала 5 мВ - 1,275 В (шаг 5 мВ)
    ПОСТОЯННОЕ СМЕЩЕНИЕ
    Внутренний источник 2 В
    Внешний источник 0 В - 35 В (максимальный ток 200 мА)
    ПАМЯТЬ
    Функции Запись/считывание установленных параметров измерения
    Объем памяти 100 ячеек
    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
    Режим индикации измерений Абсолютное значение, ∆-измерение, ∆-измерение в %
    Режим усреднения 1 … 255 измерений
    ДИСПЛЕЙ
    Тип индикатора ЖКИ матрица (240 × 128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C, Z), дополнительный экран (Q, D, Rэквив., q, ∆, ∆%), индикаторы параметров режима измерения, меню режимов настройки
    Формат индикации 5 разрядов на основной шкале
    4 разряда на дополнительной шкале
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации 10°С … 50°С и относительная влажность до 85%
    Напряжение питания 100 В … 240 В, 50/60 Гц
    Габаритные размеры 330 х 149 х 437 мм
    Масса 5,5 кг

  • Комплект поставки LCR-821

    Наименование Количество
    Прецизионный измеритель LCR-821 1
    Шнур питания 1
    Руководство по эксплуатации 1
    LCR-06A - измерительный 4-х проводный щуп с 2- мя 1
