АКИП-6111, АКИП 6111, АКИП6111

Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

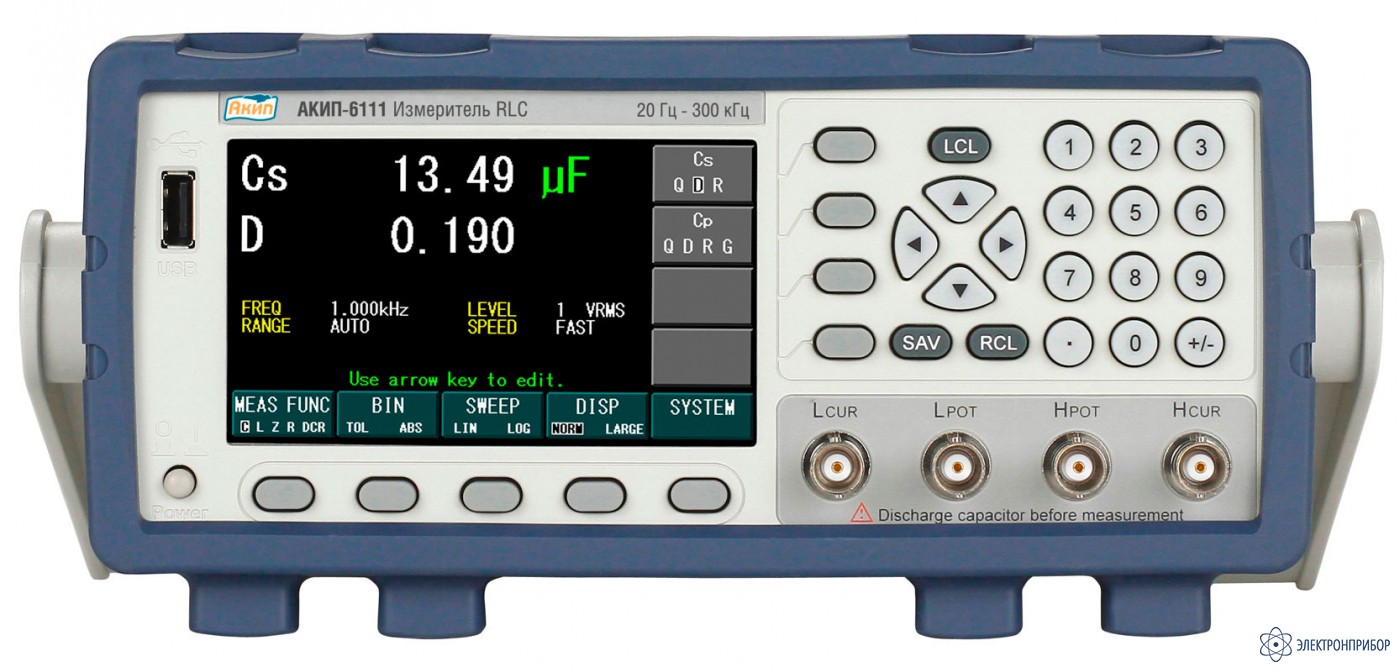

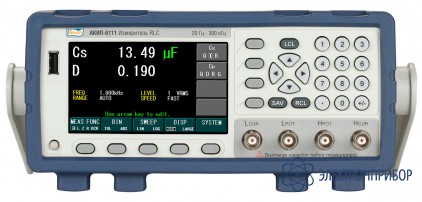

АКИП-6111 — измеритель импеданса

Код товара: 38562

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности измерителя импеданса АКИП-6111:

    • Базовая погрешность: ±0,05 %
    • Диапазон частот: 20 Гц…300 кГц
    • Измерение параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (DCR), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига
    • Скорость измерения: 1 изм/ 800 мс, 1 изм./ 200 мс (медл./ быстр.)
    • Функция линейного и логарифмического качания по частоте
    • Параллельная/ последовательная схема замещения
    • Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
    • Допусковый тест (Pass/Fail) в режимах: «абс. знач./Δ-изм/ %»
    • Плавная установка частоты тест-сигнала (ГРУБО/ ТОЧНО)
    • Большой графический ЖК-дисплей, разрешение 4 разряда
    • Удобный одноуровневый пользовательский интерфейс
    • Разъем USB на передней панели для подключения флешки
    • Интерфейсы: USB, GPIB, LAN

  • Технические характеристики измерителя импеданса АКИП-6111:

    Характеристики Параметры Значения
    ДИАПАЗОН ИНДИКАЦИИ ИЗМЕРИТЕЛЬНОГО ПАРАМЕТРА Сопротивление (R , Z , IXI) ≤ 20 МОм с максимальным разрешением 1 мкОм
    Сопротивление на постоянном токе (DCR) ≤ 20 МОм с максимальным разрешением 1 мкОм
    Проводимость (G, B, IYI) ≤ 9,999 ГСм с максимальным разрешением 1 пСм
    Ёмкость (C) ≤ 100 мФ с максимальным разрешением до 1 пФ
    Индуктивность (L) ≤ 100 кГн с максимальным разрешением до 0,1 мкГн
    Добротность (Q) 0,001...9999
    Тангенс угла потерь (D) 0,001...9999
    Фазовый сдвиг (Z - θd) - 179,999...179,999 °
    Фазовый сдвиг (Z - θr) - 3,14159...3,14159
    Базовая погрешность (R, Z, X, G, Y, B, L, C) ± 0,05 % - в режиме Медленно
    ± 0,1 % - в режиме Быстро ( Fast )
    Пределы измерений Автовыбор (Auto) или удержание (Hold) с дискр. изменением (INCR +/ -)
    ТЕСТ СИГНАЛ Частота тест - сигнала 20 Гц ...300 кГц
    Разрядность установленной частоты 4 разряда
    Погрешность установки ± 0, 1 %
    Уровень тест - сигнала 0,5 В и 1 В (фиксированные)
    Погрешность установки уровня (U/I) ± 5 %
    Выходной импеданс источника 100 Ом (номинальное)
    Запуск измерений Внутренний (автоматический)
    ПАМЯТЬ Объём внутренней памяти 10 файлов (настройки) + 10 файлов (измерения и скриншоты)
    Функции внутренней памяти Запись/ вызов установленных параметров , измерений и скриншотов
    Внешний USB - диск Запись/ считывание: 9 0 файлов (настройки) , 9 80 изображение экрана (скриншоты/ . Bmp )
    ФУНКЦИЯ СОРТИРОВКИ Режимы установки ограничения Допусковое или абсолютное значение
    Количество отсчетов 0...60000
    Звуковой сигнал При: выключении, годен и не годен
    Запуск Ручной
    Формат отображения Измерения, таблица или гистограмма
    ФУНКЦИЯ КАЧАНИЯ ПО ЧАСТОТЕ Диапазон 20 Гц...300 кГц
    Режим 0...60000
    Количество точек До 300 точек
    Шаг качания 1, 2, 5 и 10 точек / шаг
    Формат отображения График и таблица
    ДИСПЛЕЙ Разрядность шкалы 4 разряда
    Разрешение ЖКИ 480 х 272 (графическая матрица), диагональ 11 см
    Доп. индикация Мониторинг 2 - х параметров : D, Q, θ, R, X, G, B, Y.
    Скорость измерения 1 изм/ 800 мс, 1 изм./ 200 мс ( Slow / Fast)
    ОБЩИЕ ДАННЫЕ Условия эксплуатации 0 ° С... 4 0 ° С и относительная влажность до 8 0 %
    Напряжение питания ~10 4 - 126 В / ~207 - 253 В , 5 0 - 60 Гц (P потр. 2 0 ВА)
    Интерфейс USB, GPIB, LAN
    Габаритные размеры 258 х 113 х 381 мм
    Масса 3,4 кг

  • Комплект поставки АКИП-6111

    № Наименование Количество
    1 Измерители импеданса АКИП - 6111 1
    2 Шнур питания 1
    3 Руководство по эксплуатации 1
    4 Измерительный провод с 2 "крокодилами" 1
