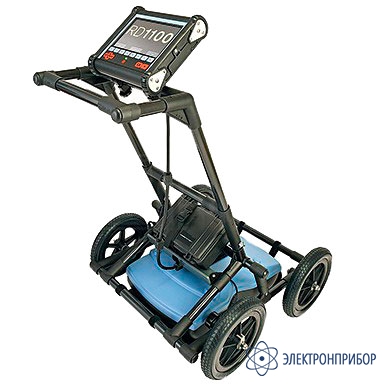

RD1100 – инструмент, предоставляющий специалистам по геолокации, исследователям и остальным опытным пользователям возможность отслеживать и отмечать расположение любых видов кабелей и труб, в том числе из пластика и керамики. Инструмент имеет встроенную функцию создания снимков экрана, которые хранятся во внутренней памяти для мгновенной передачи данных по WI-FI или последующего экспорта на USB-накопитель. Функция GPS-навигации интегрирована в Google Earth.
RD1100 обеспечивает высокую производительность обнаружения для подземных коммуникаций в прочном исполнении и по конкурентоспособной цене. Предназначен для изысканий в любых отраслях, RD1100 имеет широкополосную антенну, способная обнаруживать пластиковые и керамические трубы на глубине до 8 м.
Сенсорный экран с высоким разрешением добавляет удобство в работе, в том числе возможность рисовать стрелки непосредственно на экране, чтобы выделить особенности, представляющие интерес для оператора. Скриншоты создаются одним нажатием кнопки и сохраняются во внутренней памяти в качестве файла формата JPG. Они могут быть экспортированы позже на носитель памяти или по электронной почте при подключении к сети Wi-Fi или с помощью мобильного телефона в качестве точки доступа. Мгновенная информация, высокая производительность! Позиционирование GPS захватывается вместе с LineView данными для интеграции пакетов к геопривязка.
Обнаружение проводящих и непроводящих труб и каналов
Георадар может обнаружить керамические и пластмассовые трубы и трубопроводы, которые бы в противном случае потребовали трассирующими проволоки или зондов для обнаружения с использованием электромагнитного локатора. Ультра широкая полоса пропускания RD1100 позволяет обнаруживать подземные коммуникации без выведения их из рабочего состония и предоставляет тем самым экономическую эффективность производимых работ.
Точное определение местонахождения и нанесение линии в один проход
Чтобы зафиксировать событие, просто откатите систему назад по тому же пути, пока красный индикатор положения линии не находится максимально точно над этим откликом. Переместите индикатор глубины вверх или вниз в нужное положение, чтобы отобразить реальное значение глубины. Для получения местоположения и занчения глубины о другой точке на экране, просто нажмите и удерживайте эту точку в течение секунды на экране до появления информации.
Простые снимки экрана
Одним простым нажатием кнопки захватывается изображение Line View на экране, включая данные GPS и любые стрелки-индикаторы и флажки, которые добавлены пользователем.
Встроенный Wi-Fi и USB для передачи данных
Мини-проекты, содержащие скриншоты и таблицу с информацией о собранных данных, могут быть немедленно отправлены клиентам или коллегам с помощью бортового Wi-Fi модуля, либо с помощью близлежащей беспроводной сети или смартфона пользователя в режиме точки доступа. Скриншоты изображений также могут быть экспортированы в накопитель USB для последущей передачи на компьютер или системы архивирования.
Дисплей с сенсорным экраном высокого разрешения
Блок управления высокого разрешения имеет сенсорный экран, предоставляя пользователю возможность рисовать стрелки на экране, чтобы подчеркнуть особенности, представляющие наибольшей интерес. Калибровка по типу почвы происходит путем наложения калибровочной гиперболы на реальную гиперболу отражения от объекта .
Внутренний GPS
RD1100 включает в себя встроенный GPS приемник в стандартной комплектации, позволяя сгенерировать скриншоты с геотегами и .kmz файлами. Этот файл можно легко открыть в Google™ Earth и показывает географическое положение этих скриншотов.
Портативный и прочный
Легкий, прочный и степень защиты IP65, предназначен для использования в рельефной местности. Дополнительные большие колеса могут быть установлены, чтобы облегчить использование по мягкому или неровной поверхности. RD1100 может быть собран на месте менее чем за две минуты и может быть демонтирован без помощи инструментов, позволяя компактно размещатся и безопасно транспортироваться. Мягкие и жесткие кейсы доступны для транспортировки блока управления, в качестве альтернативы дополнительно можно заказать транспортировочный жесткий кейм для защиты всей системы.
Технические характеристики георадара RD1100:
Параметр
Значение
Частота антенны
250 МГц, сверхширокая полоса пропускания
Повышение уровня сигнала
DynaQ (оптимизация качества данных в зависимости от скорости тележки);
пространственная фильтрация
Анализ данных
Полевой
Дисплей
Сенсорный диагональю 21 см (расширенные возможности - комплект модернизированного блока управления)
Питание
Мощность 1,25 А при 12 В;
батарея 12 В, 9 Ач, свинцово-кислотная
Время работы батареи
4-6 часов
Пространственное разрешение
5 см
Максимальная глубина
До 8 м в зависимости от условий грунта
Шкала глубины дисплея
1-8 м
Поддерживаемые языки
Интуитивно-понятные иконки, русский, английский, испанский, французский, немецкий
Диапазон рабочей температуры дисплея
От -10 до +50 °C
Диапазон рабочей температуры антенны
От -40 до +50 °C
Степень защиты
IP65
Размеры
100 х 70 х 115 см
Вес
22 кг
Комплект поставки RD1100
№
Наименование
Количество
1
Монитор - блок управления и обработки
1
2
Антенна
1
3
Держатель для монитора
1
4
Колесная база с колесами для городского применения с датчиком-одометром
