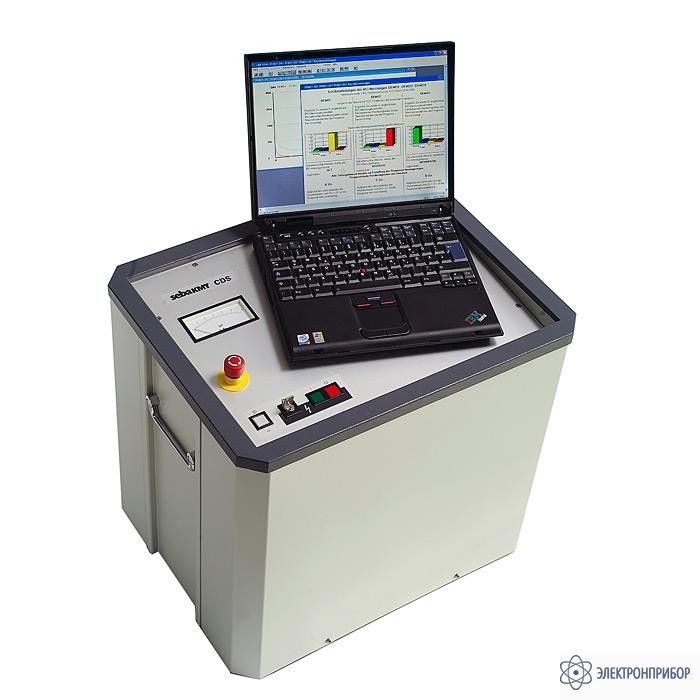

CDS RVM — система для диагностики бумажного кабеля

Код товара: 33878

  • Назначение системы для диагностики бумажного кабеля CDS RVM

    Портативная комбинированная установка CDS RVM используется по всему миру в качестве универсальной системы для диэлектрической диагностики кабелей с бумажно-маслянной изоляцией и использует известный измерительный метод - измерение возвратного напряжения (RVM-Анализ).

    RVM-анализ

    RVM оценка основывается на пороговых величинах, т.е. оцениваются нелинейное соотношение возвратного напряжения от содержания влаги при разных зарядных напряжениях и форма кривой. Для определения нелинейности измеряются начальная крутизна (фронт) возвратного напряжения для двух зарядных напряжений, находящихся в соотношении 2:1 (2 кВ и 1 кВ). Отношение начальных фронтов друг к другу при идеально сухих кабелях имеет значение 2.0 и оно будет приблизительно 1.5 в зависимости от влажного кабеля.

    Достоинства системы для диагностики бумажного кабеля CDS RVM

    • Неразрушающая диагностика
    • Анализ тока зарядки для распознавания единичных проблемных мест в кабеле
    • Простое управление благодаря меню измерительного процесса
    • Определение состояния кабеля с бумажно-масляной изоляцией, не повреждая его
    • Простое управление и автомат. процесс измерения
    • Трехфазное параллельное измерение тока и напряжен. Время полного измерения – 1 час
    • Измерение зарядного тока на фазе формирования
    • Улучшенная техника фильтрации для индуцир.кабелей
    • Увеличенная емкость аккум. для послед.измерений
    • Расшир.диапазон для формирующ.напряжений до 5 кВ-диагностика высоковольтных кабелей

  • Технические характеристики системы для диагностики бумажного кабеля CDS RVM

    Параметр Значение
    Диапазон измеряемого тока - 130 нА ... 130 нА
    Диапазон измеряемого напряжения 0 ... 5000 В
    Максимально выходное напряжение 5 кВ
    Измерение сопротивления до TΩ
    Питание от сети 115 / 230 В; 50 / 60 Гц
    DC-ток зарядки 3 мА
    Потребляемая мощность 50 Ватт (без Laptop)
    Габариты (В x Ш x Г) 490 x 550 x 415 мм
    Вес 26 кг (без Laptop и кабеля)

  • Комплект поставки CDS RVM

    Наименование Количество
    Высоковольтный блок 1
    Блок управления 1
    Notebook 1
    Лицензированное ПО 1
    Комплект кабелей 1
    Разрядная штанга 1
    Чемодан 1
